Prostokąt 100x100mm Oś C Szafirowe szkło kryształowe Dostosowany kształt

Szyba szafirowa ze szkła szafirowego o wymiarach 100x100mm w kształcie prostokąta C, szkło szafirowe o niestandardowym kształcie do szkła ochronnego

1. Opis szafiru

Szafirowe okna optyczne są idealne do zastosowań, w których wysokie ciśnienie, próżnia,

lub atmosfery korozyjne są brane pod uwagę. Szafir, postać pojedynczego kryształu Al2O3,

jest odporny na ataki silnych kwasów ze względu na wysoką stałą dielektryczną.

Ma wysoką wytrzymałość na ściskanie i wysoką temperaturę topnienia. Jest również odporny na ściemnianie promieniowaniem UV.

krok procesu szafirowego

Sapphire crystal body (Ky) ----> Dostosowane wlewki osi / blok ----> 1. wyżarzanie ----> cięcie piłą

----> napraw kształt -----> szorstkie okrążenie ---> charmfer ----> drobne szlifowanie ----> polerowanie ----> inspekcja --- pakiet

szafir porównaj z innymi materiałami optycznymi

• Specyfikacja nieruchomości
• Grubość 0,08-200 mm
• Tolerancja rozmiaru: 0,01 mm
• Wykończenie krawędzi: szlifowane i fazowane
• Jakość powierzchni 40-20 wykopów lub 60 / 40,20 / 10,
• Płaskość powierzchni λ / 4 @ 633 nm ~ 2λ
• Równoległość ≤3 łuku min (≤0,9 mrad)
• Jasna przysłona> 80% średnicy środkowej
• Twardość (Knoop) 1370 kg mm-2
• Moduł Younga 3,4 x 1011 N m-2
• Limit termiczny 22 W m-1 K-1
• Współczynnik rozszerzalności cieplnej 8,4 x 10-6 K-1

• Mechanicznie ustępuje tylko diamentowi. Jeden z najtwardszych i najbardziej odpornych na zarysowania materiałów
dostępny. Wysoki moduł sprężystości i wysoka wytrzymałość na rozciąganie powodują, że jest on wyjątkowo odporny na zużycie,
odporność na ścieranie i uderzenia.
• Bezbarwne właściwości optyczne przewyższają wszelkie standardowe szkła, nawet do 98,5%
transmisja i okno transmisji od 190 nanometrów w UV do 5 mikronów w IR.
• Brak solaryzacji w systemach wysokopromieniowych.
• Wysoka stała dielektryczna i niska strata powodują, że jest to świetny izolator elektryczny i niski
okno straty długiej fali.
• Bardzo stabilny termicznie. Nie traci swoich właściwości mechanicznych i optycznych z kriogenicznego
do ponad 2000C.
• Przewodność cieplna większa niż innych materiałów optycznych i większości dielektryków.
• Brak uszkodzeń powierzchni i dewitryfikacji z powodu ekstremalnych cykli termicznych
• Nie ugina się ani nie opada w bardzo podwyższonych temperaturach.
• Wysoka odporność na korozję. Bardziej odporne na żrące chemikalia niż większość standardowych twardych
dostępne materiały.

Nasza firma uprawia szafir monokryształowy metodą KY, możemy dostarczyć sztabki szafirowe (2 cale, 4 cale, 6 cali, 8 cali), opłatek szafirowy (polerowanie pojedyncze / podwójne), szafirowy blok,

wszystkie rodzaje szafirowego okna optycznego (stosowane do sprzętu optycznego, kamery przemysłowej,

zegarki na telefony komórkowe i inne specjalne elementy optyczne), jeśli masz jakiekolwiek wymagania,

skontaktuj się z nami, czekamy na współpracę.

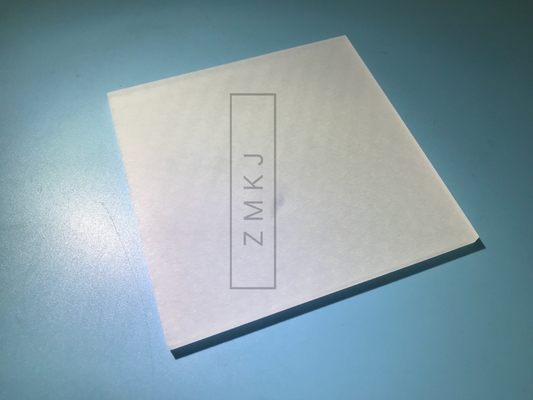

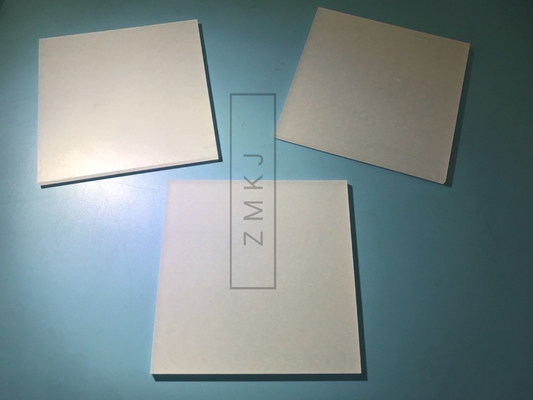

3. Zdjęcia Rozmiar Sapphire Lens

Materiały: 99,999 grade sapphire optyczny, bez bąbelków, kolorów i kryształów .

rozmiar: długość105x105x4mmt

Orientacja: C (0001) ± 1 °,

Tolerancja: ± 0,05 mm

powierzchnia: as-cut

FAQ:

P: Jakie jest twoje MOQ?

O: (1) W przypadku ekwipunku MOQ wynosi 3szt. jeśli 5 sztuk to lepiej.

(2) W przypadku produktów niestandardowych MOQ wynosi 50 sztuk.

P: Jaki jest czas dostawy?

O: (1) Dla standardowych produktów

W przypadku zapasów: dostawa jest 5 dni roboczych po złożeniu zamówienia przez Shanghai FOB.

W przypadku produktów niestandardowych: dostawa trwa 2–4 ​​tygodnie po zamówieniu kontaktu przez FOB SHAGNHAI.
