Szafirowe niestandardowe okienka optyczna multi-forformowa transmisja multi-formy> 85%

Sapphire Custom-shaped Windows Optical Glass Multi-Form Customization Transmittance >85%

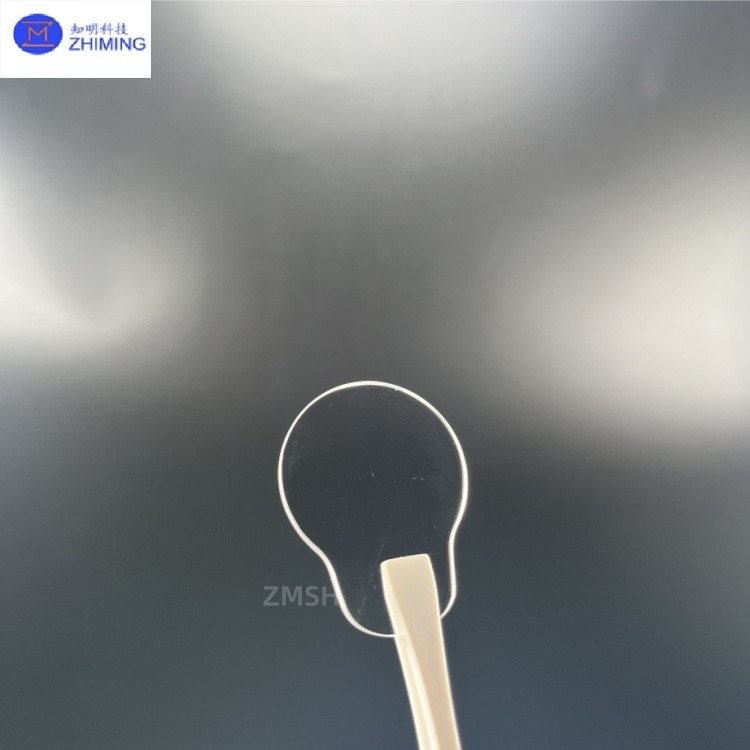

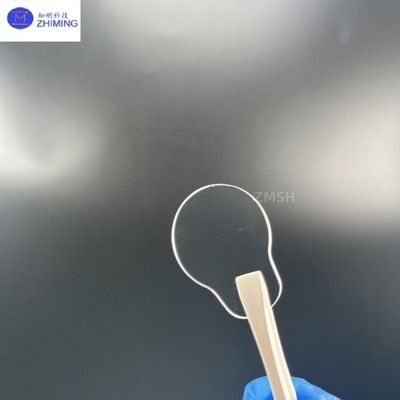

Sapphire Custom Window to niestandardowy komponent optyczny precyzyjnie wykonany z jednokrystałowego tlenku aluminium (α-Al2O3), specjalnie zaprojektowany do wyspecjalizowanych systemów optycznych.W przeciwieństwie do konwencjonalnych okien okrągłych lub kwadratowych, można go dostosować do złożonych geometrii (wielokątnej, pierścieniowej, w kształcie D itp.) przy zachowaniu wewnętrznych właściwości szafiru - bardzo wysokiej twardości (Mohs 9) i szerokospektralnej przepuszczalności (250-5500nm)Ta wyjątkowa elastyczność konstrukcyjna sprawia, że jest to idealne rozwiązanie dla ograniczonych przestrzeni, specjalistycznych ścieżek optycznych lub niestandardowych wymagań interfejsu, szeroko stosowanych w zaawansowanych systemach laserowych,elektrooptyka wojskowa, i precyzyjne przyrządy.

Kluczowe cechy





· Dostosowanie do złożonej geometrii:obsługuje obróbkę CNC nieregularnych konturów (szesokątnych, trapezoidalnych, sektorowych itp.) z tolerancją krawędzi kontrolowaną w zakresie ±0,02 mm,zapewnienie doskonałej kompatybilności z niestandardowymi komorami optycznymi lub interfejsami urządzeń.



· Ekstremalna stabilność środowiskowa:Dziedziczy lepsze właściwości szafiru, wytrzymując wysokie temperatury (800°C ciągłe/1800°C krótkoterminowe), odporny na korozję kwasowo-zasadową (pH1-13),i utrzymanie stabilności optycznej w przypadku silnego uderzenia lub erozji cząstek.



· Wyjątkowa wydajność optyczna:Osiąga przepuszczalność > 85% od UV do średniego IR, z opcjonalnymi powłokami antyreflektowymi (< 0,5% odblaskowości w określonych długościach fali, takich jak 1064 nm/10,6 μm) w celu zminimalizowania strat energii w systemie laserowym.



· Wyjątkowa wytrzymałość mechaniczna:Wytrzymałość gięcia > 600 MPa pozwala na przetwarzanie ultracienkiej konstrukcji (do 0,2 mm) bez złamania, nadaje się do miniaturyzowanych modułów optycznych.





---



Parametry techniczne







Parametry	Specyfikacja
Czystość materialna	≥ 99,99% α-Al2O3 pojedynczy kryształ
Gęstość	30,98 g/cm3
Twardość	Mohs 9 / Knoop 2200 kgf/mm2
Zakres długości fali	250-5500 nm
Przekaźność	> 85% (NIR widoczny), > 80% (UV-MIR)
Zakres temperatury	Kontynuacja: 800°C, krótkoterminowa: 1800°C

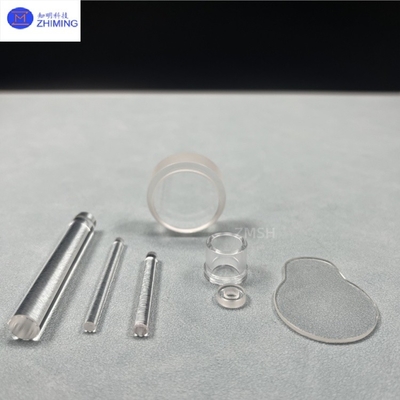

Dostępne formy	Wielokątny, pierścieniowy, w kształcie D, sektor itp.
Zakres grubości	0.2-20 mm (tolerancja ± 0,01 mm)
Bruki powierzchni	Ra ≤ 5 nm (polerowane)



Główne zastosowania

1Specjalne systemy optyczne laserowe: służą jako okna pompowe boczne dla laserów światłowodowych lub okna ochronne dla ultraszybkich deflektorów laserowych, precyzyjnie dostosowując się do złożonych ścieżek optycznych.

2. Obrona i lotnictwo: Używane w nieregularnych radomach poszukiwarek rakietowych i asymetrycznych oknach obserwacyjnych dla powietrznych kapsułek EO, równoważących profile aerodynamiczne z odpornością na uderzenie.

3Sprzęt półprzewodnikowy: Funkcjonuje jako widok w kształcie do maszyn etasowych i systemów osadzenia cienkich folii, odporny na korozję plazmy, zapewniając jednocześnie obserwację bez zniekształceń.

4Instrumenty medyczne i naukowe: Optymalizuje wykorzystanie przestrzeni i wydajność optyczną w soczewkach endoskopowych i deflektorach linii wiązki promieniowania synchrotronowego.
