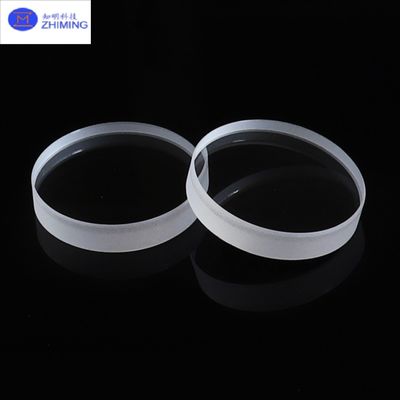

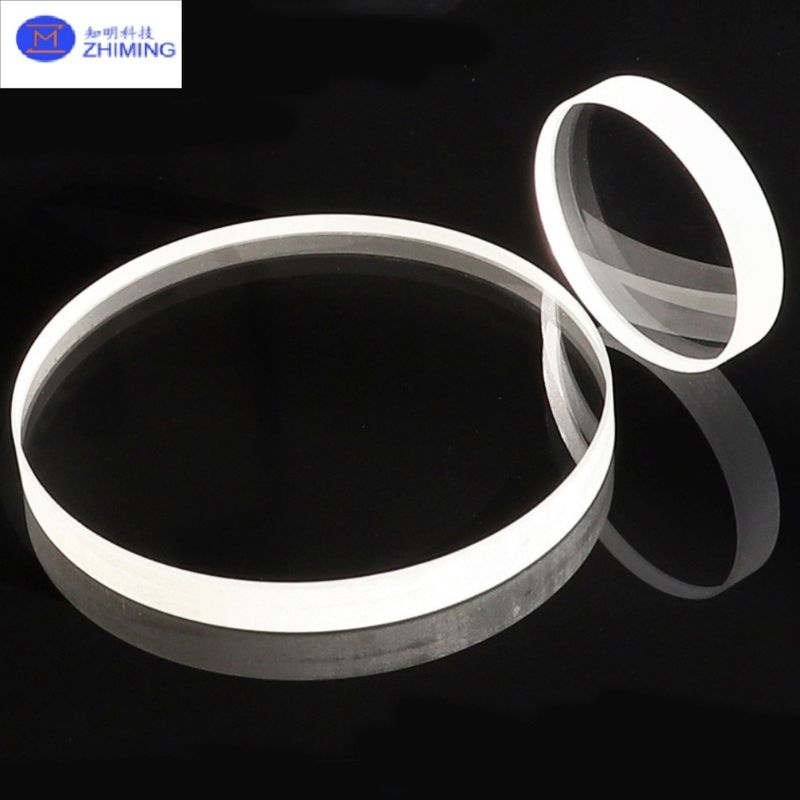

Sapphire Custom-Shaped Windows


W dziedzinie wysokiej wydajności elementów optycznych, szafirowe okna w kształcie na zamówienie stanowią szczyt inżynierii materiałowej.Te precyzyjne elementy optyczne łączą niezrównaną twardość (Mohs 9) z wyjątkową czystością optyczną, aby spełnić najbardziej wymagające wymagania przemysłowe.W odróżnieniu od konwencjonalnego szkła optycznego, okna szafirowe oferują 3-5 razy większą odporność na zadrapania, wyższą stabilność termiczną (punkt topnienia 2050°C),i wyjątkowa obojętność chemiczna sprawiają, że są niezbędne, gdy niezawodność w ekstremalnych warunkach nie jest negocjowalna.

Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5ÅCzy to dla systemów laserowych działających na poziomie mocy megawatów, czy dla widoków statków kosmicznych, które muszą stawić czoła uderzeniom mikrometeoroidów,te szafirowe okna zapewniają bezkompromisową wydajność w całym spektrum elektromagnetycznym (UV do średniej IR).



Główne cechy okna optycznego z safira


1Ekstremalna trwałość szafirowych okien

• Twardość Mohs 9 tylko diament może go podrapać
• Wytrzymałość na gięcie > 800 MPa ️ Wytrzymałość na różnice wysokiego ciśnienia
• Wytrzymałość na pęknięcie 2,5 MPa·m1⁄2 3 razy wyższa niż w przypadku roztopionej krzemionki


2Optyczna doskonałość szafirowego okna

• Przekaz szerokopasmowy (85%+ od 250 nm do 5000 nm)
• Niska autofluorescencja Krityczna dla spektroskopii Ramana
• Homogenność wskaźnika załamania < 5 × 10−6 na całej powierzchni


3Precyzyjna inżynieria Sapphire Window.

• Tolerancje wymiarowe do ± 0,001 mm
• Płaskość powierzchni λ/10 przy 632,8 nm
• Równoległość < 1 minuta łukowa


4Odporność środowiskowa szafirowego okna

• Odporność na wstrząsy cieplne (ΔT > 1000°C)
• Trwałe na promieniowanie (odporne na promieniowanie > 106 Gy)
• Nieprzepuszczalne do wszystkich kwasów, z wyjątkiem kwasu fluorowodoru


5Możliwości personalizacji Sapphire Window

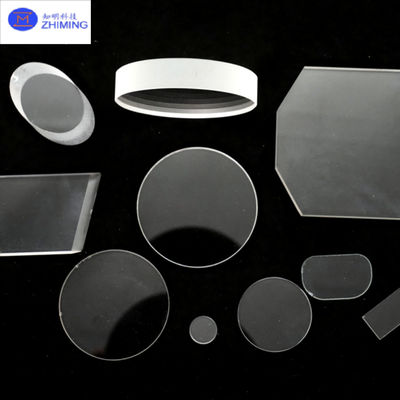

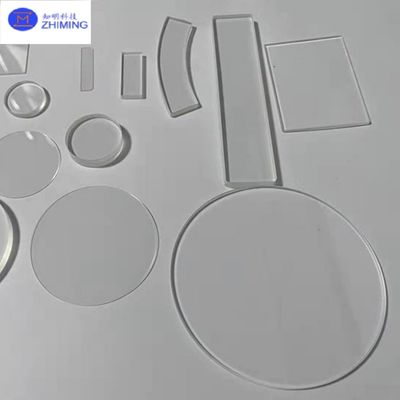

• Złożone geometrie: sześciokąty, kształty D, trapezy, wolne formy
• Obróbki krawędzi: zwinięte, zaokrąglone lub precyzyjnie mielone
• Powłoki: powłoki AR, powłoki o wysokiej przepuszczalności, powłoki odblaskowe, powłoki twardy, powłoki przeciwprząsające, powłoki przeciwbłyskowe, powłoki filtrujące
