Sapphire wafer Grubość 0,43 mm Sapphire Komponenty Niestandardowy rozmiar I orientacje

sapphire wafer Thickness 0.43mm Sapphire Components Customized Size And Orientations
sapphire wafer Thickness 0.43mm Sapphire Components Customized Size And Orientations sapphire wafer Thickness 0.43mm Sapphire Components Customized Size And Orientations sapphire wafer Thickness 0.43mm Sapphire Components Customized Size And Orientations sapphire wafer Thickness 0.43mm Sapphire Components Customized Size And Orientations sapphire wafer Thickness 0.43mm Sapphire Components Customized Size And Orientations

Duży Obraz :  Sapphire wafer Grubość 0,43 mm Sapphire Komponenty Niestandardowy rozmiar I orientacje

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: zmkj
Numer modelu: opłatek-001
Zapłata:
Minimalne zamówienie: 25szt
Cena: by case
Szczegóły pakowania: 25szt. Szt. W 100-stopniowej pralni
Czas dostawy: 15 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 10000 sztuk / miesięcy
Szczegółowy opis produktu
Materiał: Monokryształ Al2o3 PRZEMYSŁ: płytka półprzewodnikowa, płytka ze szkła optycznego
Zastosowanie: płytka LED Eli-Ready, optyczne okno ochronne, łożysko, ceramika elektryczna, szkło optyczne twardość: 9.0
przepuszczalność światła widzenia: 85% Kolor: Biały
Podkreślić:

szafirowa optyka

,

niestandardowe szafirowe szkło

Sapphire led substraty,Z sapphire wafers,sapphie optical wafers substratów półprzewodnikowych,sapphire optical windows,Al2O3 crystal wafer for led,

Płytki szafirowe o grubości 0,43 mm zostały szeroko przyjęte w zastosowaniach o wysokiej wydajności ze względu na ich wyższą wytrzymałość mechaniczną, stabilność termiczną i odporność chemiczną.Te płytki, wykonane z syntetycznego szafiru (Al2O3), są integralnymi komponentami w wielu gałęziach przemysłu, w tym optyki, elektroniki i produkcji półprzewodników.Dostosowanie komponentów szafirowych do określonych rozmiarów i orientacji kryształograficznych pozwala na dostosowanie rozwiązań, które spełniają rygorystyczne wymagania różnych zaawansowanych technologiiBadanie to bada procesy wytwarzania, właściwości materiału i potencjał zastosowań dostosowanych komponentów szafirowych.podkreślanie ich roli w zwiększaniu wydajności i trwałości systemów wysokiej precyzji.

1- Sapphire Wprowadzenie na korzyść

1Izolacja elektryczna jest 10 tysięcy razy wyższa od szkła, 30 razy wyższa od ceramiki.

i 150 razy więcej ze stali nierdzewnej.

2. odporny na wysokie temperatury, Sapphire Round / prostokątne Okno optyczne może pracować

w temperaturze 1200°C nieprzerwanie, a w krótkim czasie może pracować nawet w temperaturze 1450°C,
Temperatura zmiękczenia wynosi 1650°C,temperatura topnienia 1750-1800°C.

3Doskonała stabilność w przypadku wstrząsu cieplnego.

4. odporne na korozję, z wyjątkiem kwasu fluorowodoru, płyty kwarcowe o charakterze optycznym nie

Reaguje z dowolnym kwasem i bazą, z wyjątkiem kwasu fluorowodorowego.
5Doskonała stabilność w przypadku wstrząsu cieplnego.
6Wysoka transmisja do 85%
7Twardość do 9.0

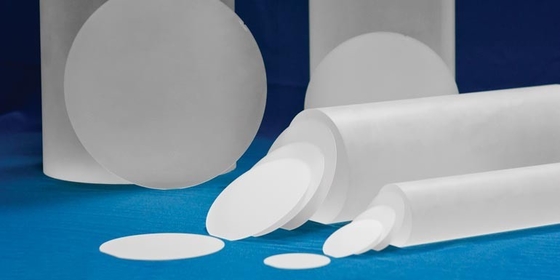

Proces wykonywania naszych szafirowych płytek i soczewek

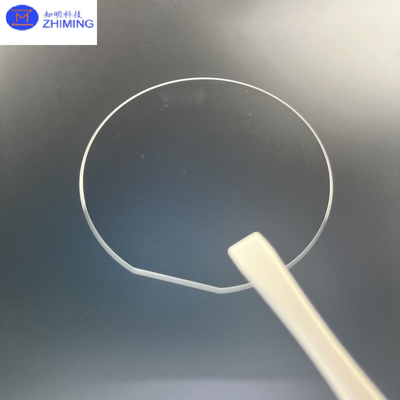

Sapphire wafer Grubość 0,43 mm Sapphire Komponenty Niestandardowy rozmiar I orientacje 0

opis wielkości podłoża LED

Materiał krystaliczny: ≥ 99,995%, wysoka czystość, monokrystaliczny Al2O3

Orientacja: oś C ((0001) do M (1-100) 0,2°±0,1°i oś C ((0001) do A (11-20) 0°±0,1°

Albo Custiomzied jak A,R,M

Średnica: 2 cala 3 cala 4 cala 5 cala 6 cala 8 cala

Grubość: 0,43/0,33 0,43 0,5/0,65 1,00 1,0/1,2 mm 1,5 mm

Długość: 16mm 22mm 30mm 42.5mm 47.5mm 57mm

OF Orientacja: płaszczyzna A (1 1-2 0) ± 0,2°

Powierzchnia: DSP/SSP

TTV: ≤10um ≤10um ≤15um ≤15um ≤25um ≤40um

BOW: ≤10um ≤10um ≤15um ≤20um ≤30um ≤40um

Powierzchnia przednia: Ra<0,3 nm ((DSP lub SSP)

Powierzchnia z tyłu: Ra = 0,8 ~ 1,2 um (SSP) / Epi polerowany Ra ≤ 0,30 nm (DSP)

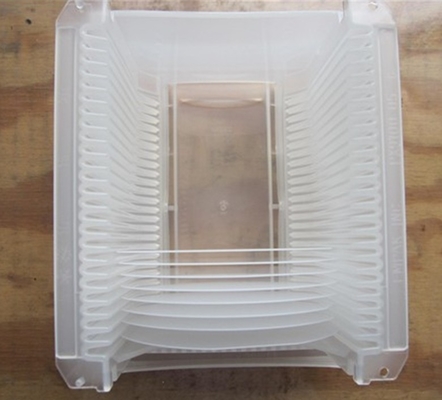

Pakiet: 25 sztuk w 100-stopniowej pralni

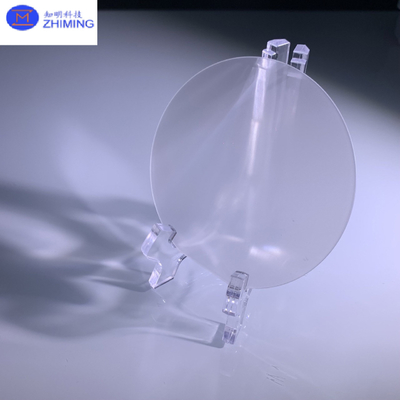

Sapphire wafer Grubość 0,43 mm Sapphire Komponenty Niestandardowy rozmiar I orientacje 1

3. Wnioski

Do zastosowania na podłożu LED

Wykorzystanie płytki szafirowej i podłoża obejmuje:

- Aplikacje mikroelektroniczne IC - SOS Krzemo na szafirze
- Wzrost związków nadprzewodzących / Azotyn galliowy - wykrywacze podczerwieni
- Mikroelektronika hybrydowa - Nośniki do polerowania
Szklane soczewki optyczne do okien, łożysk, szkła pokrywającego itp.
(Przekaz optyczny z ultrafioletu do bliskiej podczerwieni
Wysoka temperatura i odporność na promieniowanie)

4Przedsiębiorstwo wprowadza

SHANGHAI FAMOUS TRADE CO., LTD. znajduje się w mieście Szanghaju, które jest najlepszym miastem

Nasza fabryka została założona w Wuxi w 2014 roku. Mamy fabrykę szafirów w Wuxi.
Specjalizujemy się w przetwarzaniu różnych materiałów na płytki, podłoża i optyczne

Części szklane,materiały typu poniżej.Komponenty szeroko stosowane w elektronice, optyce, optoelektroniki

Współpracujemy z wieloma krajowymi i zagranicznymi partnerami.

Uniwersytety, instytucje badawcze i przedsiębiorstwa, zapewniają dostosowane produkty i usługi dla

Naszą wizją jest utrzymanie dobrych stosunków współpracy z naszymi partnerami.

Klientom dzięki naszej dobrej reputacji.

Sapphire wafer Grubość 0,43 mm Sapphire Komponenty Niestandardowy rozmiar I orientacje 2

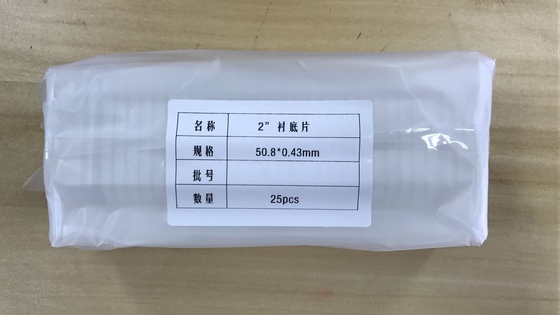

5. o Packing & Delivery.

Sapphire wafer Grubość 0,43 mm Sapphire Komponenty Niestandardowy rozmiar I orientacje 3Sapphire wafer Grubość 0,43 mm Sapphire Komponenty Niestandardowy rozmiar I orientacje 4
