Sapphire Wafer: Wysoka twardość Doskonała izolacja elektryczna Dobra przewodność cieplna

Nazwa marki:	ZMSH
Numer modelu:	4-calowe podłoża szafirowe C-plan SSP
MOQ:	25
Cena:	Fluctuates with market
Czas dostawy:	4-9 tygodni
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orientacja kryształowa:

Płaszczyzna C / A / R / M

Średnica:

2/4/6 cala

Grubość:

650 ± 15 um

Metoda wzrostu kryształów:

KY/EFG/CZ

Powierzchnia:

Polerowane lub według zastosowania

Typ polerowania:

SSP / DSP

Opis produktu

Informacje o podłożach szafirowych

Czy wspieracie zamawianie małych partii i prototypów?Podłoża szafirowe są kluczowymi materiałami bazowymi dla diod LED i urządzeń GaN. Chociaż ich własny rozmiar rynku (około 833 milionów USD na całym świecie do 2031 r.) jest stosunkowo ograniczony, stanowią one podstawę dla aplikacji o wartości bilionów dolarów, mając znaczenie strategiczne i pionierskie. Sapphire Wafer: Wysoka twardość Doskonała izolacja elektryczna Dobra przewodność cieplna

Górny strumień: tlenek glinu o wysokiej czystości (głównie 4N5 i wyżej), sprzęt do wzrostu kryształów (takie jak piece Kyropoulosa) i pola termiczne wolframowo-molibdenowe. Niektóre wysokiej klasy surowce i kluczowy sprzęt nadal częściowo opierają się na importach.

Środkowy strumień: wzrost kryształów szafiru → ekstrakcja rdzenia → cięcie → szlifowanie → polerowanie → podłoże szafirowe z wzorem (PSS). Ten segment charakteryzuje się najwyższymi barierami technicznymi i wartością dodaną.

Dolny strumień: chipy LED (stanowiące ponad 80% zużycia), elektronika użytkowa (płyty osłonowe, komponenty aparatów), półprzewodniki trzeciej generacji (urządzenia mocy/RF GaN), okna optyczne itp. Aplikacje końcowe rozszerzają się od tradycyjnych diod LED w kierunku zdywersyfikowanych dziedzin.

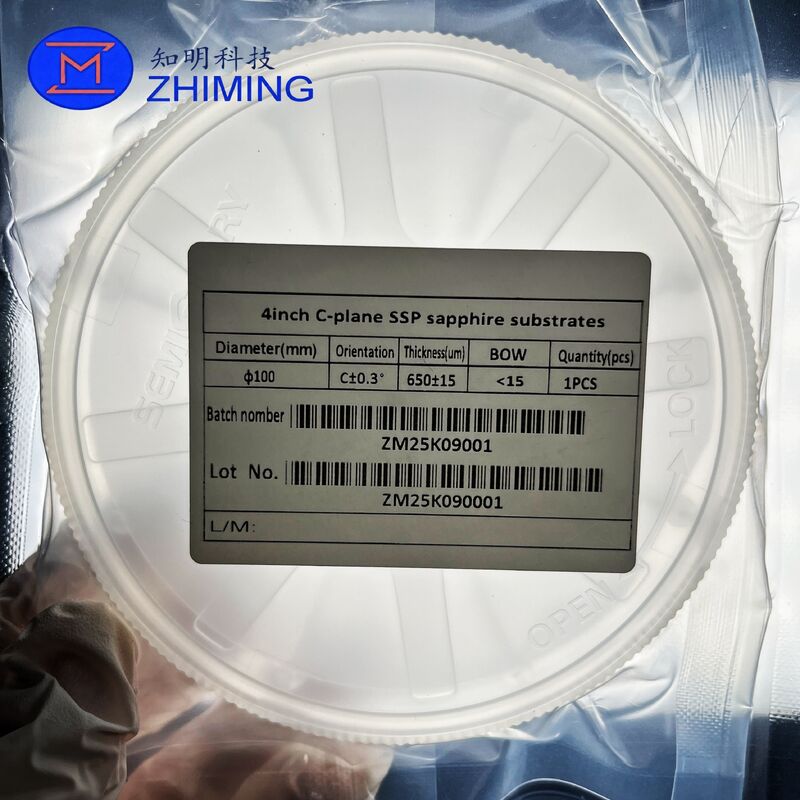

4-calowe podłoża szafirowe SSP typu C-plane to płytki z monokryształu tlenku glinu (Al₂O₃) o orientacji kryształu (0001), produkowane głównie metodami wzrostu kryształów Kyropoulosa (KY), HEM lub EFG. SSP oznacza polerowane jednostronnie: przednia powierzchnia gotowa do epitaksji jest poddawana ultraprecyzyjnemu polerowaniu w celu uzyskania ultra-niskiej chropowatości powierzchni, podczas gdy tylna strona pozostaje drobno szlifowana.

Kluczowe cechy

Czy wspieracie zamawianie małych partii i prototypów?Wysokiej czystości materiał z monokryształu szafiru

Nasze podłoża szafirowe są wykonane z syntetycznego monokryształu tlenku glinu (Al₂O₃) o wysokiej czystościo ultra-wysokiej czystości 4N5/5N, specjalnie zaprojektowane do środowisk produkcyjnych optoelektroniki i półprzewodników o wysokich standardach. Materiał charakteryzuje się doskonałą stabilnością termiczną, obojętnością chemiczną, odpornością na korozję plazmową i wyjątkową sztywnością mechaniczną, utrzymując stabilne właściwości fizyczne i optyczne w warunkach epitaksji w wysokiej temperaturze, przetwarzania próżniowego i trudnych warunków procesów chemicznych.

Czy wspieracie zamawianie małych partii i prototypów?Wiele opcji orientacji kryształu dla różnych urządzeń

Czy wspieracie zamawianie małych partii i prototypów?Podłoża szafirowe są dostępne z głównymi orientacjami kryształu, aby dopasować się do różnych wymagań urządzeń półprzewodnikowych i optoelektronicznych. Podłoża C-plane są zoptymalizowane do epitaksji GaN i masowej produkcji diod LED; podłoża R-plane obsługują urządzenia RF SOS (Silicon-on-Sapphire) i szybkie urządzenia mikroelektroniczne; opcje A-plane i M-plane są przeznaczone do urządzeń GaN niepolarnych/semipolarnych i specjalnych komponentów laserowych. Dostępne są niestandardowe specyfikacje kątowe, aby poprawić jakość wzrostu epitaksjalnego i wydajność urządzeń.

Czy wspieracie zamawianie małych partii i prototypów?Ultraprecyzyjne polerowanie i płaskość

Dostępnew wersjach SSP (polerowane jednostronnie) i DSP (polerowane obustronnie) do różnych scenariuszy procesowych. Powierzchnie gotowe do epitaksji osiągają ultra-niską chropowatość powierzchni Ra< 0,3 nm, ze ściśle kontrolowanymi wartościami TTV, BOW i WARP. Ultra-gładka, wolna od defektów powierzchnia doskonale spełnia standardy wzrostu epitaksjalnego MOCVD, zapewniając jednorodną depozycję warstwy GaN i wysoką spójność wydajności chipów.

Czy wspieracie zamawianie małych partii i prototypów?Doskonałe właściwości elektryczne i optyczne

Podłoża szafirowe zapewniają doskonałą izolację elektryczną i niskie straty dielektryczneczne, skutecznie izolując zakłócenia obwodów dla urządzeń półprzewodnikowych o wysokiej częstotliwości i mocy urządzeń. Charakteryzują się ultra-szeroką przepuszczalnością widmową UV-Vis-IR, niskim wskaźnikiem odgazowania i stabilnymi

właściwościami optycznymi, co czyni je idealnymi do komponentów okien optycznych, precyzyjnych opakowań optoelektronicznych i środowisk procesów półprzewodnikowych w próżni.

Czy wspieracie zamawianie małych partii i prototypów? Specyfikacje podłoży mogą być w pełni dostosowane do wymagań technicznych klienta, w tym:

Średnica płytki: 2/3/4/6/8/12 cali

Standardowa i niestandardowa grubość
Orientacja kryształu i precyzyjny kąt odchylenia
Tryby polerowania SSP / DSP
Chropowatość powierzchni i tolerancja płaskości
Fazowanie krawędzi i wykończenie krawędzi
Wzorowanie powierzchni funkcjonalnej (PSS/NPSS)
Klasa czystości i proces precyzyjnego czyszczenia

Funkcjonalne przetwarzanie i niestandardowe usługi o wartości dodanej Oprócz standardowych podłoży szafirowych, oferujemy niestandardowe przetwarzanie funkcjonalne w pełnym procesie, aby wspierać zdywersyfikowane zastosowania klientów. Dostępne usługi obejmują:

Produkcja podłoży z wzorem PSS / NPSS

Pełne/krawędziowe/pierścieniowe/ramowe/lokalne metalizowanie (pokrycie Au/Ti/Cr/Ni)
Cięcie ultra-cienkich płytek i proces odprężania
Precyzyjne cięcie, wiercenie i kształtowanie
Niestandardowe wykończenie powierzchni (polerowanie/szlifowanie/piaskowanie)
Ścisła kontrola jakości i pełna certyfikacja COA

Czy wspieracie zamawianie małych partii i prototypów? Wspieramy niestandardowy rozwój i produkcję podłoży szafirowych w oparciu o rysunki klienta, wzorce próbek, parametry procesów sprzętu, istniejące specyfikacje komponentów i wymagania inżynierii odwrotnej. Wszystkie produkty są zgodne ze standardami RoHS i REACH, zapewniając stabilne, wysokowydajne rozwiązania podłoży do modernizacji procesów półprzewodnikowych, dopasowania sprzętu i projektów lokalnych zamienników.

Czy wspieracie zamawianie małych partii i prototypów? Podłoża szafirowe są kluczowymi materiałami bazowymi szeroko stosowanymi w przemyśle optoelektronicznym i półprzewodnikowym, stosowanymi do następujących urządzeń i procesów produkcyjnych:

Epitaksja diod LED niebieskich/zielonych/ultrafioletowych i produkcja chipów

Produkcja wysokiej klasy urządzeń wyświetlaczy Mini LED / Micro LED
Półprzewodniki mocy oparte na GaN i urządzenia komunikacji RF
Układy scalone wysokiej częstotliwości SOS (Silicon-on-Sapphire)
Oświetlenie samochodowe, samochodowe komponenty optoelektroniczne
Okna optyczne AR/VR i precyzyjne komponenty optyczne
Czujniki MEMS i nośniki chipów mikrofluidycznych
Wysokoprecyzyjne okna optyczne i komponenty transmisyjne na podczerwień
Sprzęt próżniowy do półprzewodników i części izolacyjne o niskim odgazowaniu
Opakowania urządzeń optoelektronicznych dużej mocy i podłoża do zarządzania termicznego
Podłoża szafirowe są komercyjnie produkowane masowo do głównych scenariuszy optoelektronicznych i półprzewodnikowych, charakteryzując się stabilną spójnością partii, niskim wskaźnikiem defektów i doskonałą kompatybilnością procesową.

Specyfikacje produktu

Pozycja

Specyfikacja	Produkt
Podłoże / Płytka szafirowa	Materiał
Syntetyczny szafir / monokryształ Al₂O₃	Metoda wzrostu
Kyropoulos / Wzrost filmu z krawędzi (EFG)	Struktura kryształu
Heksagonalna (α-Al₂O₃)	Średnica
2" / 3" / 4" / 6" / 8" lub niestandardowa	Grubość
Niestandardowa (np. 430 µm – 1000 µm)	Orientacja
płaszczyzna c (0001) / płaszczyzna a (11-20) / płaszczyzna r (1-102) / płaszczyzna m (10-10)	Wykończenie powierzchni
SSP (polerowane jednostronnie) / DSP (polerowane obustronnie) / szlifowane / zgrubnie szlifowane	Jakość powierzchni
Rysa-Dziura wg MIL-PRF-13830B (np. 40/20, 20/10)	TTV (całkowita zmienność grubości)
≤ 5 µm (lub zgodnie z wymaganiami klienta)	Wygięcie / Zniekształcenie
≤ 10 µm (lub zgodnie z wymaganiami klienta)	Chropowatość (Ra)
Polerowana: ≤ 0,2 nm / Szlifowana: ≤ 0,5 µm	Typ krawędzi
Z płaską krawędzią / Bez płaskiej krawędzi (pełne koło)	Długość płaskiej krawędzi
Niestandardowa (zgodnie ze standardem SEMI lub rysunkiem klienta)	Profil krawędzi
Fazowana / zaokrąglona zgodnie z wymaganiami	Dopant / Czystość
Wysoka czystość (≥ 99,99% Al₂O₃)	Powłoka
Dostępne: niepowlekane / powłoka AR / powłoka ITO / powłoka metalowa	Zastosowanie
LED / Półprzewodnik / Optyka / RF i mikrofale / Zegarek / Elektronika użytkowa	Dlaczego warto wybrać podłoża szafirowe do zastosowań półprzewodnikowych i optoelektronicznych?

Podłoża szafirowe są kluczowymi materiałami bazowymi szeroko stosowanymi w epitaksji półprzewodników, produkcji urządzeń optoelektronicznych i systemach przetwarzania mikroelektronicznego. Służąc jako nośnik dla wzrostu warstw epitaksjalnych GaN, ZnO i innych, działają w ekstremalnych warunkach produkcyjnych charakteryzujących się wysoką temperaturą, silną erozją plazmową, korozją chemiczną i polami elektromagnetycznymi o wysokiej częstotliwości.

W porównaniu z tradycyjnymi materiałami podłoży krzemowych, kwarcowych i zwykłych ceramicznych, wysokiej czystości podłoża z monokryształu szafiru integrują doskonałe kompleksowe właściwości fizyczne i chemiczne, co czyni je niezastąpionymi w wysokiej klasy procesach półprzewodnikowych i optoelektronicznych. Kluczowe zalety obejmują:

Ekstremalna stabilność w wysokiej temperaturze

: Dzięki punktowi topnienia do 2050°C, utrzymuje stabilną strukturę krystaliczną i dokładność wymiarową podczas długotrwałych procesów epitaksji i wyżarzania w wysokiej temperaturze, skutecznie zapobiegając deformacji podłoża i awarii urządzenia.Ultra-wysoka sztywność mechaniczna i twardość
: Z twardością w skali Mohsa 9, ustępującą tylko diamentowi, zapewnia doskonałą odporność na zużycie i stabilność strukturalną, odporność na uszkodzenia mechaniczne i wypaczenia podczas precyzyjnego cięcia, trawienia i wzrostu cienkich warstw.Doskonała obojętność chemiczna
: Jest odporny na korozję przez różne kwaśne, zasadowe i reaktywne gazy procesowe stosowane w produkcji półprzewodników, bez reakcji chemicznych lub degradacji powierzchni, zapewniając ultra-czyste warunki procesowe.Doskonała odporność na plazmę i promieniowanie
: Wytrzymuje długotrwałe bombardowanie plazmą i promieniowanie ultrafioletowe w procesach osadzania cienkich warstw i trawienia, z niskim wskaźnikiem uszkodzeń powierzchni i stabilną wydajnością.Właściwości izolacyjne i dielektryczne
: Charakteryzuje się wysoką rezystywnością i niskimi stratami dielektrycznymi, zapewnia niezawodną izolację elektryczną dla urządzeń optoelektronicznych o wysokiej częstotliwości i dużej mocy, skutecznie redukując zakłócenia sygnału.Wysoka przepuszczalność optyczna
: Osiąga doskonałe przenoszenie światła w pasmach ultrafioletowym, widzialnym i podczerwonym, doskonale nadaje się do przygotowania urządzeń emitujących światło i fotodetektorów.Długotrwała trwałość procesu
: Utrzymuje stałą płaskość powierzchni i jakość kryształu w powtarzalnych i rygorystycznych procesach produkcji półprzewodników, znacznie zmniejszając częstotliwość wymiany podłoża i koszty produkcji. Z powyższych powodów podłoża szafirowe stały się preferowanym materiałem dla płytek epitaksjalnych LED, urządzeń półprzewodnikowych mocy, urządzeń radiowych o częstotliwości mikrofalowej i innych kluczowych komponentów półprzewodnikowych.

Niestandardowa produkcja podłoży szafirowych

Specjalizujemy się w niestandardowej i standardowej produkcji podłoży szafirowych dla sprzętu półprzewodnikowego i optoelektronicznego, koncentrując się na precyzyjnych, dopasowanych rozwiązaniach dla produkcji przemysłowej i badań laboratoryjnych. Przełamujemy ograniczenia stałych standardowych specyfikacji i dostosowujemy podłoża w pełni zgodnie z rzeczywistymi parametrami procesowymi klienta, wymaganiami dopasowania sprzętu i standardami projektowania urządzeń.

Kompleksowe opcje dostosowywania obejmują parametry podłoża w pełnym procesie i struktury pomocnicze:

Czy wspieracie zamawianie małych partii i prototypów?Średnica płytki (2/4/6/8 cali i specjalne rozmiary niestandardowe)

Grubość podłoża
Orientacja kryształu (płaszczyzna C, płaszczyzna A, płaszczyzna R, płaszczyzna M i niestandardowe specjalne płaszczyzny kryształu)
Specyfikacje kształtu krawędzi i fazowania
Projekt rozmieszczenia płaskiej krawędzi/wycięcia
Chropowatość powierzchni i płaskość
Wymagania dotyczące polerowania dwustronnego/jednostronnego
Ultra-czyste przetwarzanie powierzchni i proces odprężania

Czy wspieracie zamawianie małych partii i prototypów?Dostosowanie rozmiaru uchwytu nośnika podłoża

Przetwarzanie otworów i rowków pozycjonujących
Metalowa podstawa dopasowująca i struktura tulei
Specyfikacje interfejsu montażowego i mocującego
Zintegrowany montaż podłoża i części pomocniczych
Możemy dostarczyć gotowe zintegrowane komponenty zmontowane z podłożami szafirowymi i dopasowanymi częściami metalowymi/ceramicznymi, aby zaspokoić potrzeby bezpośredniej instalacji i użytkowania przez klienta.

Usługa wymiany i inżynierii odwrotnej

W przypadku wycofanych z produkcji podłoży szafirowych, trudnych do zdobycia oryginalnych części i niestandardowych podłoży do specjalistycznego sprzętu półprzewodnikowego, oferujemy profesjonalne usługi inżynierii odwrotnej i produkcji zamienników. Klienci mogą dostarczyć następujące informacje do oceny i wyceny:

Numer części oryginalnego sprzętu

Szczegółowe rysunki techniczne i specyfikacje parametrów
Wyraźne zdjęcia produktu i próbki fizyczne (nowe/używane)
Kluczowe dane wymiarowe i parametry kryształu
Informacje o modelu sprzętu pomocniczego i partii
Specyficzne scenariusze zastosowań i parametry środowiska procesowego
Nasz profesjonalny zespół inżynierów przeprowadzi kompleksową ocenę struktury podłoża, wydajności kryształu, trudności przetwarzania i wykonalności produkcji przed formalną wyceną. Wszystkie niestandardowe podłoża zamienne zostaną zoptymalizowane pod kątem kompatybilności procesowej. Ostateczne dopasowanie wydajności zostanie potwierdzone zgodnie z rzeczywistą konfiguracją sprzętu klienta i standardami procesu produkcyjnego, aby zapewnić zerową różnicę w efekcie użytkowania.

Kontrola jakości

Przeprowadzamy precyzyjną kontrolę jakości w pełnym procesie dla wszystkich podłoży szafirowych i możemy dostarczyć ukierunkowane pozycje kontrolne i kompletne raporty z testów zgodnie z wymaganiami projektu klienta i standardami branżowymi. Kluczowe elementy kontroli obejmują:

Pełna kontrola precyzji wymiarowej (średnica, grubość, kalibracja tolerancji)

Wykrywanie dokładności orientacji kryształu
Testowanie płaskości powierzchni, wygięcia i chropowatości
Wizualna kontrola defektów (rysy, wgniecenia, pęknięcia, wtrącenia)
Wykrywanie czystości i naprężeń powierzchniowych
Kontrola precyzji montażu i tolerancji dopasowania
Profesjonalna kontrola opakowań antykolizyjnych i pyłoszczelnych
Formalne raporty z inspekcji z pełnymi danymi testowymi mogą być dostarczone w celu wsparcia weryfikacji materiałów przychodzących przez klienta i śledzenia jakości produkcji.

Jakie informacje należy przesłać w celu uzyskania wyceny?

Aby zapewnić dokładną wycenę i skrócić cykl dostawy, prosimy o podanie następujących szczegółowych informacji podczas konsultacji:

Kompletne rysunki techniczne produktu i arkusze parametrów

Wymagania dotyczące średnicy, grubości i tolerancji podłoża
Standardy orientacji kryształu i przetwarzania powierzchni
Wymagania dotyczące wykończenia powierzchni, stopnia polerowania i czystości
Parametry dopasowanych komponentów pomocniczych (jeśli dotyczy)
Marka, model sprzętu i warunki procesu wspierającego
Oryginalny numer części OEM (jeśli dostępny)
Wymagana ilość i zapotrzebowanie na partie
Specyficzny proces zastosowania i wymagania dotyczące ekstremalnych warunków
Jeśli nie ma kompletnych rysunków technicznych, prosimy o dostarczenie wyraźnych zdjęć w wysokiej rozdzielczości i
próbek fizycznych podłoża, aby nasz zespół mógł przeprowadzić testy parametrów i ocenę schematu. FAQ

Czy wspieracie zamawianie małych partii i prototypów? Podłoża szafirowe są kluczowymi materiałami nośnikowymi do produkcji półprzewodników i urządzeń optoelektronicznych, używanymi głównie w płytkach epitaksjalnych LED opartych na GaN, urządzeniach mocy, chipach RF mikrofalowych, urządzeniach fotoelektrycznych ultrafioletowych, sprzęcie do przetwarzania plazmy półprzewodnikowej i innych dziedzinach, odpowiednich do epitaksji w wysokiej temperaturze, osadzania cienkich warstw i precyzyjnego trawienia.

Czy wspieracie zamawianie małych partii i prototypów? Tak. Oprócz pojedynczych płytek podłoży szafirowych, możemy dostosować różne dopasowane uchwyty, podstawy metalowe, komponenty pozycjonujące i gotowe zintegrowane zespoły zgodnie z rysunkami i wymaganiami próbek, realizując kompleksowe dostawy.

Czy wspieracie zamawianie małych partii i prototypów? Tak. Wspieramy pełną gamę niestandardowych usług produkcyjnych, w tym produkcję na podstawie rysunków i inżynierię odwrotną próbek. Klienci mogą dostarczyć oryginalne numery części, parametry techniczne, próbki fizyczne i informacje o sprzęcie, a nasz zespół dokona dopasowania wydajności i produkcji zamiennej.

Czy wspieracie zamawianie małych partii i prototypów? Tak. Wszystkie kluczowe parametry, w tym rozmiar podłoża, grubość, orientacja kryształu, obróbka krawędzi, chropowatość powierzchni, płaskość i stopień polerowania, mogą być w pełni dostosowane do wymagań procesu klienta, aby zaspokoić spersonalizowane potrzeby badawczo-rozwojowe i produkcyjne.

Czy wspieracie zamawianie małych partii i prototypów? Tak. W pełni wspieramy rozwój prototypów, testy małych partii w laboratorium, wymianę części zamiennych do sprzętu i zamówienia produkcyjne na dużą skalę. Ocenimy schemat produkcji i wycenę zgodnie z niestandardowymi parametrami i trudnością przetwarzania.
