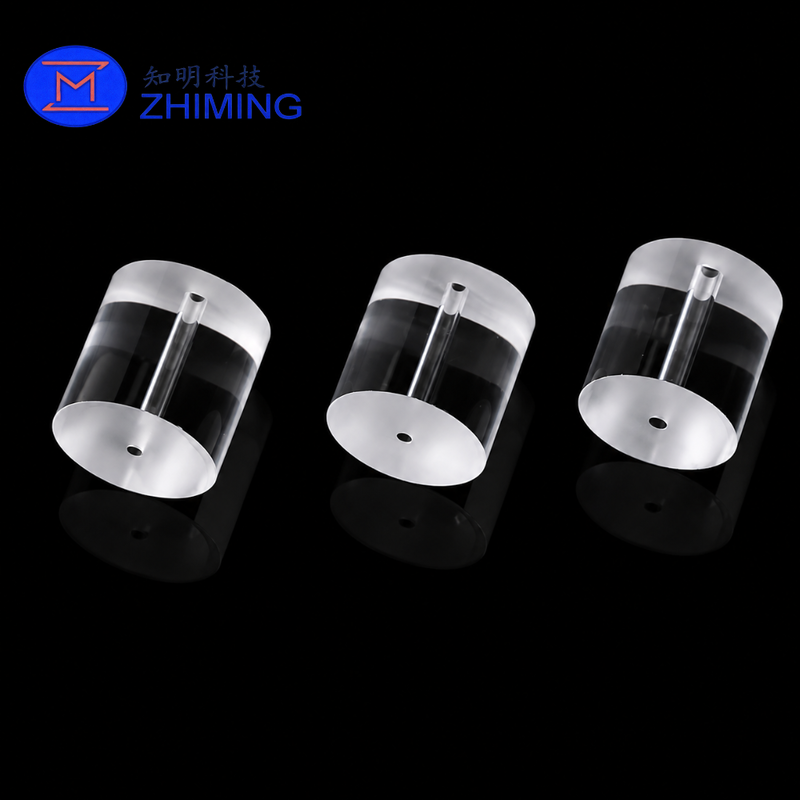

Ta niestandardowa gruba ściana kwarcowa jest kompaktowym, precyzyjnie wyprodukowanym składnikiem kwarcowym z krótkim cylindrycznym ciałem i prostym ośnym otworem biegnącym przez produkt.Jego struktura różni się od tradycyjnych długich rur kwarcowychKomponent ma stosunkowo dużą średnicę zewnętrzną, krótką długość całkowitą, grubą przezroczystą ścianę i dwie płaskie okrągłe końcowe powierzchnie.

Produkt zawiera jedno ciągłe otworzenie, nie ma oddzielnego bocznego portale kapilarnego, ponieważ stopiony kwarc jest przezroczysty i odbija światło,ściana wewnętrzna otworu osiowego może wyglądać jak dodatkowa rurka widoczna pod pewnymi kątamiW rzeczywistości, widoczna wewnętrzna struktura należy do pojedynczego przewodu.

W zależności od przeznaczenia, produkt ten może być również określany jako obudowa kwarcowa, bucha kwarcowa, spacer kwarcowy, krótki cylinder kwarcowy lub precyzyjnie stopiona rurka krzemowa.średnica wewnętrzna, długość, stan powierzchni i tolerancje wymiarowe mogą być wytwarzane zgodnie z rysunkami klienta.

Krótki i grube ściany cylindryczne

Najbardziej charakterystyczną cechą tego elementu jest jego kompaktowy cylindryczny kształt.Ten projekt zapewnia wystarczającą ilość materiału kwarcowego wokół otworu i daje komponentowi stabilną strukturę podczas obróbki, czyszczenie, obsługa i montaż.

Krótka forma cylindryczna jest szczególnie odpowiednia dla zespołów, w których przestrzeń montażowa jest ograniczona.węglik krzemowy, szkła lub innych komponentów kwarcowych.

Możliwe funkcje obejmują:

• pozycjonowanie i rozstawienie;
• izolacja elektryczna;
• izolacja termiczna;
• ochrona prętem lub drutem;
• Instalacja czujników;
• Przewodzenie gazowe lub płynne;
• izolacja elektrody;
• mechaniczne ustawianie;
• Zgromadzenie sprzętu o wysokiej czystości.

Ostateczna funkcja zależy od wymiarów, środowiska pracy, metody montażu i wymagań procesu.

Precyzja osialna poprzez wiercenie

Przechodząc przez ciało kwarcowe wzdłuż jego kierunku wzdłużnego, przewód może być wykorzystany do wstawiania pręta, drutu, elektrody, termoparów, czujników, włókien optycznych lub małych rur.Może również służyć jako przejście dla gazu lub płynu w dostosowanych urządzeniach laboratoryjnych i przemysłowych.

Średnica wewnętrzna może być dostosowana zgodnie z wymaganą przepustowością lub pojemnością przepływu.i koncentryczność można również kontrolować zgodnie z rysunkiem technicznym.

W przypadku zastosowań wymagających dokładnego wyrównania ważny jest związek między otworem wewnętrznym a zewnętrzną powierzchnią cylindryczną.Kontrolowana koncentryczność pomaga wstawionym elementom pozostać prawidłowo umieszczone wewnątrz szafy kwarcowej.

Dostępne warunki otworu mogą obejmować standardowe obrobione maszynowo, mielone, oczyszczone lub wypalone powierzchnie.i wybrany proces produkcji.

Materiał kwarcowy stopiony o wysokiej czystości

Rurka może być wytwarzana z stopionego kwarcu lub stopionej krzemionki, wybranej zgodnie z zastosowaniem.i urządzeń laboratoryjnych ze względu na ich połączenie, właściwości elektrycznych, chemicznych i optycznych.

Główne właściwości materiału obejmują:

• Niski współczynnik rozszerzenia termicznego;
• dobra odporność na wstrząsy cieplne;
• Wysoka izolacja elektryczna;
• Niski potencjał zanieczyszczenia;
• dobra stabilność chemiczna;
• przejrzysty wygląd;
• zdolność do pracy w wysokich temperaturach;
• Dobra stabilność wymiarowa w kontrolowanych warunkach.

Dostępne mogą być standardowy przemysłowy kwarc stopiony, kwarc o wysokiej czystości oraz wybrane gatunki stopionej krzemionki.transmisja długości fali, cyklu termicznego, atmosfery procesu i narażenia chemicznego.

Niestandardowe przetwarzanie końcowe

Obie końce rur są uformowane jako płaskie okrągłe powierzchnie.obserwacja optyczna, lub kontakty uszczelniające.

Dostępne zabiegi końcowe obejmują:

• Ziemia precyzyjna;
• Wynik:
• Przejrzysto polerowane;
• Zmrażone;
• Ogrzewane w ogniu;
• Wyrobek o masie nieprzekraczającej 1 kg
• Krawędź zaokrąglona.

Płaskość i równoległość mogą być kontrolowane, gdy część musi stać w pozycji pionowej, pasować między innymi komponentami lub utrzymywać dokładne wyrównanie osiowe.

W przypadku ponownego obróbki, zaleca się wykonanie krawędzi z rozszczepieniem lub zaokrągleniem, co zmniejsza ryzyko rozszczepienia podczas czyszczenia, montażu, pakowania i transportu.

Opcje produkcji na zamówienie

Ten produkt jest zwykle produkowany zgodnie ze specyficznymi wymaganiami projektu, a nie dostarczany jako stały standardowy element.

Do parametrów dostosowywalnych należą:

W przypadku małych otworów wewnętrznych, grubych ścian lub ściśle określonych wymagań koncentryczności przed produkcją należy ocenić wykonalność produkcji.

Zdolności produkcyjne

W zależności od wymaganych wymiarów i ilości zamówienia, element może być wykonany z grubo ściennej rurki kwarcowej lub obrobiony maszynowo z cylindra kwarcowego.

Dostępne możliwości przetwarzania mogą obejmować:

• Precyzyjne cięcie;
• Wiertarki kwarcowe;
• obróbki wewnętrznej dziury;
• Szlifowanie o średnicy zewnętrznej;
• Szlifowanie powierzchni końcowej;
• Wykonanie wstrzykiwania;
• Polerowanie optyczne;
• Polerowanie ogniem;
• Wykorzystanie urządzeń do:
• czyszczenie ultradźwiękowe;
• Oczyszczanie o wysokiej czystości;
• Niestandardowe opakowanie ochronne.

Przed produkcją serii można wyprodukować ilości prototypu do weryfikacji wymiarów i montażu.

Typowe zastosowania

Ta krótka, gruba rurka kwarcowa może być stosowana w urządzeniach wymagających odporności na ciepło, izolacji elektrycznej, czystości chemicznej, stabilności wymiarowej lub przejrzystych obserwacji.

Typowe zastosowania obejmują:

• urządzenia do przetwarzania półprzewodników;
• Zestawy pieców kwarcowych;
• instrumenty laboratoryjne;
• Sprzęt do badań wysokotemperaturowych;
• systemy próżniowe;
• urządzenia do dostarczania gazu;
• Instrumenty analityczne;
• wyposażenie optyczne;
• Systemy przetwarzania plazmy;
• elementy zabezpieczające czujniki;
• Wykorzystanie urządzeń objętych pozycją 9A001.a.
• izolacja termoparów;
• urządzenia do przetwarzania chemicznego;
• sprzęt badawczy;
• Precyzyjne zespoły pozycjonowania.

W przypadku zastosowań gazowych lub ciekłych należy przed produkcją potwierdzić ciśnienie robocze, przepływ, temperaturę, strukturę uszczelniającą i metodę podłączenia.

Zalety produktu

Kompaktna geometria

Krótka konstrukcja cylindryczna nadaje się do urządzeń o ograniczonej powierzchni instalacyjnej.

Gęsta ściana kwarcowa

Duża grubość ściany zapewnia stabilną strukturę i pozwala na włączenie małego otworu osiowego do stosunkowo dużego korpusu kwarcowego.

Rozmiar wyciągu

Średnica otworu może być dostosowana do wymagań prętów, przewodów, czujników, elektrod, włókien optycznych lub przepływu płynu.

Przejrzyste budownictwo

Przejrzyste ciało umożliwia wizualną inspekcję wewnętrznego otworu i wstawionych elementów.

Materiał o wysokiej czystości

Kwarc nadaje się do zastosowań, w których kontrola zanieczyszczeń i czystość materiału są ważne.

Precyzyjna dostosowanie

Wymiary, tolerancje, powierzchnie końcowe, koncentryczność i normy czyszczenia mogą być wytwarzane zgodnie z rysunkami.

Kontrola jakości

Badania mogą być przeprowadzane zgodnie z uzgodnionymi specyfikacjami technicznymi.

• średnica zewnętrzna;
• długość całkowita;
• średnica otworu;
• grubość ściany;
• pozycja wiertarki;
• Prostota wiertarki;
• koncentryczność od OD do ID;
• płaskość powierzchni końcowej;
• równoległość końcowej powierzchni;
• zadrapania na powierzchni;
• Chipy krawędzi;
• Widoczne bąbelki i włączenia;
• czystość powierzchni;
• Warunki opakowania.

W razie potrzeby można dostarczyć dokumentację inspekcji wymiarowej i zdjęcia produktu.

Informacje wymagane do cytowania

Proszę podać następujące informacje w celu oceny technicznej i oferty:

1. średnica zewnętrzna;
2. długość całkowita;
3. średnica otworu;
4. Tolerancje wymiarowe;
5. wymóg koncentryczności;
6. wykończenie powierzchni końcowej;
7. obróbka krawędzi;
8. Materiał kwarcowy lub klasy czystości;
9. temperatury roboczej;
10. planowane zastosowanie;
11. gaz procesowy, ciecz lub środek chemiczny;
12. ilość zamówienia;
13. Rysunek techniczny lub próbka referencyjna.

Częste pytania

Czy ten produkt to rurka kwarcowa czy pręt kwarcowy?

Jest klasyfikowana jako rurka kwarcowa, ponieważ zawiera osialne otwory.

Czy ma boczne przejście kapillarne?

Nie. Pokazany element ma pojedynczy oś poprzeczny. Nie zawiera niezależnego bocznego portu kapilarnego.

Czy można zmniejszyć lub powiększyć otwór?

Tak, średnica otworu może być dostosowana do potrzeb. Wykonalność zależy od zewnętrznej średnicy, długości, grubości ściany, prostości i wymogów tolerancji.
