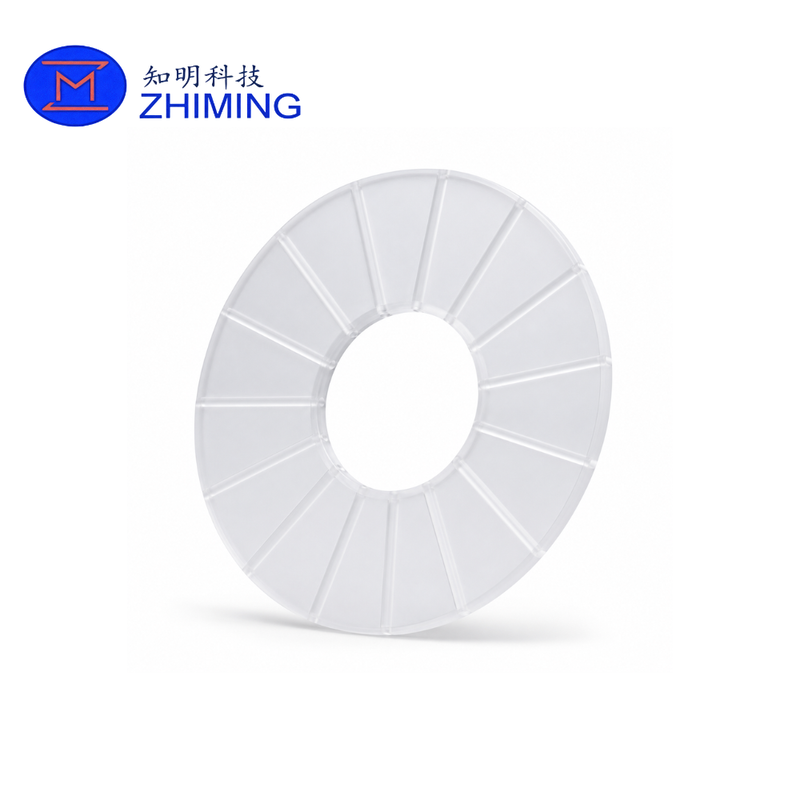

Niestandardowy pierścień z pieczęcią kwarcową ze stopionymi żeberkami promieniowymi do obróbki półprzewodników

Ten niestandardowy pierścień mocujący z kwarcu topionego jest przeznaczony do stosowania w sprzęcie do przetwarzania półprzewodników i innych przemysłowych systemach wysokotemperaturowych o wysokiej czystości.

Element posiada dużą pierścieniową konstrukcję z równomiernie rozmieszczonymi promieniowymi żebrami wzmacniającymi. Taka konstrukcja pomaga poprawić stabilność strukturalną przy zachowaniu stosunkowo lekkiej konstrukcji. Centralny otwór, średnica zewnętrzna, grubość, układ żeber i cechy montażowe mogą być wykonane zgodnie z rysunkami klienta.

Wykonany z materiału kwarcowego topionego, mocowanie zapewnia dobrą stabilność termiczną, odporność chemiczną i niskie zanieczyszczenie, co czyni go odpowiednim do produkcji półprzewodników, przetwarzania płytek, obróbki cieplnej i zastosowań w precyzyjnych urządzeniach.

Cechy produktu

• Niestandardowa konstrukcja z kwarcu topionego
• Duża konstrukcja pierścieniowa z centralnym otworem
• Żebra promieniowe dla lepszego wsparcia strukturalnego
• Dobra stabilność termiczna w warunkach wysokiej temperatury
• Niska rozszerzalność cieplna
• Dobra odporność na wiele kwasów i chemikaliów procesowych
• Gładkie obrobione krawędzie i kontrolowane tolerancje wymiarowe
• Nadaje się do czystych środowisk przetwarzania półprzewodników
• Dostępne niestandardowe wymiary i konstrukcje
• Obsługiwana produkcja prototypowa i seryjna

Typowe zastosowania

To mocowanie kwarcowe może być dostosowane do zastosowań obejmujących:

• Sprzęt do przetwarzania półprzewodników
• Systemy obróbki cieplnej płytek
• Piece dyfuzyjne i utleniające
• Sprzęt do osadzania CVD i powiązanych
• Zespoły pieców kwarcowych
• Systemy podtrzymujące i pozycjonujące płytki
• Komory procesowe wysokotemperaturowe
• Laboratoryjny sprzęt do obróbki cieplnej
• Niestandardowe mocowania do produkcji półprzewodników

Dokładne zastosowanie zależy od wymiarów produktu, warunków obciążenia, temperatury pracy i konstrukcji urządzenia.

Zalety materiału

Niska rozszerzalność cieplna

Kwarc topiony ma niski współczynnik rozszerzalności cieplnej, co pomaga elementowi zachować stabilność wymiarową podczas szybkich cykli ogrzewania i chłodzenia.

Wydajność w wysokich temperaturach

Elementy kwarcowe mogą być stosowane w wielu wysokotemperaturowych procesach półprzewodnikowych, gdzie konwencjonalne mocowania szklane lub polimerowe są nieodpowiednie.

Odporność chemiczna

Kwarc topiony zapewnia dobrą odporność na wiele kwasów i chemikaliów procesowych powszechnie stosowanych w produkcji półprzewodników i środowiskach laboratoryjnych.

Niski potencjał zanieczyszczenia

Kwarc jest szeroko stosowany w sprzęcie półprzewodnikowym, ponieważ może być produkowany z kontrolowaną czystością i czystymi warunkami powierzchni.

Możliwość niestandardowej obróbki

Średnica zewnętrzna, średnica wewnętrzna, grubość, wymiary żeber, struktura krawędzi, otwory montażowe i wykończenie powierzchni mogą być dostosowane do wymagań sprzętu.

Opcje dostosowywania

Produkujemy mocowania kwarcowe na podstawie rysunków klienta, próbek lub wymagań aplikacji.

Dostępne dostosowywanie obejmuje:

• Średnica zewnętrzna
• Średnica wewnętrzna
• Całkowita grubość
• Liczba żeber promieniowych
• Szerokość i wysokość żeber
• Wymaganie płaskości
• Wykończenie powierzchni
• Fazowanie lub zaokrąglenie krawędzi
• Otwory montażowe
• Otwory pozycjonujące
• Szczeliny i rowki
• Powierzchnia przezroczysta lub matowa
• Klasa materiału kwarcowego
• Wymagania dotyczące czyszczenia i pakowania

Specyfikacje referencyjne

Następujące parametry należy potwierdzić przed wyceną:

Nazwa produktu: Pierścień mocujący z kwarcu topionego
Materiał: Kwarc topiony
Struktura: Pierścień pierścieniowy z promieniowymi żebrami wzmacniającymi
Średnica zewnętrzna: Dostosowana
Średnica wewnętrzna: Dostosowana
Grubość: Dostosowana
Ilość żeber: Zgodnie z rysunkiem
Stan powierzchni: Przezroczysty, półprzezroczysty lub matowy
Płaskość: Zgodnie z wymaganiami klienta
Tolerancja wymiarowa: Zgodnie z rysunkiem
Metoda przetwarzania: Formowanie kwarcu, spawanie, szlifowanie i precyzyjna obróbka
Pakowanie: Czyste indywidualne opakowanie ochronne
Ilość produkcji: Dostępne zamówienia prototypowe i seryjne

Produkcja i kontrola jakości

Każde mocowanie kwarcowe może być sprawdzone zgodnie z rysunkiem klienta i wymaganiami technicznymi. Pozycje kontrolne mogą obejmować:

• Średnica zewnętrzna i wewnętrzna
• Całkowita grubość
• Pozycja i wymiary żeber
• Płaskość
• Okrągłość
• Pozycja otworu
• Jakość krawędzi
• Rysy na powierzchni
• Odłupki i pęknięcia
• Czystość wizualna
• Stan opakowania

Raporty z inspekcji i dokumentacja materiałowa mogą być dostarczone zgodnie z wymaganiami projektu.

Informacje wymagane do wyceny

Aby uzyskać dokładną wycenę, prosimy o podanie:

1. Rysunek produktu w formacie PDF, STEP, DXF lub CAD
2. Średnica zewnętrzna i średnica wewnętrzna
3. Całkowita grubość
4. Ilość i wymiary żeber
5. Tolerancje wymiarowe
6. Wymagania dotyczące płaskości i powierzchni
7. Temperatura pracy
8. Rodzaj aplikacji lub sprzętu
9. Wymagana ilość
10. Wymagania dotyczące czyszczenia, inspekcji i pakowania

Dlaczego wybrać nasze niestandardowe komponenty kwarcowe?

Wspieramy niestandardową produkcję komponentów kwarcowych dla sprzętu półprzewodnikowego, systemów laboratoryjnych i zastosowań przemysłowych w wysokich temperaturach.

Nasze możliwości obejmują:

• Mocowania i przyrządy kwarcowe
• Pierścienie kwarcowe
• Płyty kwarcowe
• Nośniki kwarcowe
• Tygle kwarcowe
• Rury pieców kwarcowych
• Kołnierze kwarcowe
• Komory kwarcowe
• Zespoły spawane kwarcowe
• Inne niestandardowe części kwarcowe do półprzewodników

Niezależnie od tego, czy potrzebujesz prototypu do testowania sprzętu, czy stabilnej produkcji seryjnej, komponenty mogą być wykonane zgodnie z Twoimi rysunkami i specyfikacjami technicznymi.

Często zadawane pytania

Czy wymiary tego mocowania kwarcowego można dostosować?

Tak. Średnica zewnętrzna, średnica wewnętrzna, grubość, struktura żeber, otwory i inne wymiary mogą być dostosowane zgodnie z Twoim rysunkiem.

Czy można wyprodukować produkt na podstawie fizycznej próbki?

Tak. Produkcja na podstawie próbki może być możliwa, ale zaleca się rysunek techniczny w celu dokładnego potwierdzenia wymiarów i tolerancji.

Czy ten produkt nadaje się do wysokotemperaturowego sprzętu półprzewodnikowego?

Kwarc topiony jest powszechnie stosowany w wysokotemperaturowych procesach półprzewodnikowych. Ostateczną przydatność należy ocenić zgodnie z temperaturą pracy, obciążeniem, cyklem termicznym i konstrukcją sprzętu.
