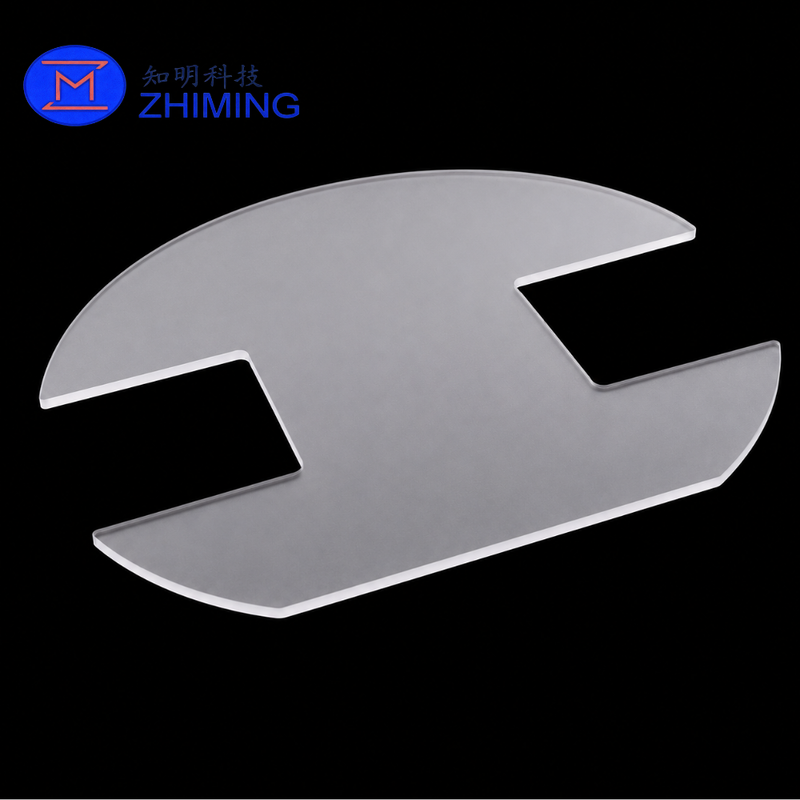

Niestandardowa kwarcowa płyta termoizolacyjna do systemów pieców fotowoltaicznych

Płytka izolacyjna kwarcowa, znana również jako płytka barierowa kwarcowa lub osłona cieplna pieca kwarcowego,jest zainstalowany wokół wejścia lub wyjścia rury pieca fotowoltaicznego lub półprzewodnikowego.

Wielokrotne płyty kwarcowe są zazwyczaj układane w kontrolowanych odstępach czasu przy użyciu dopasowanego uchwytu kwarcowego.tworzą warstwowy zespół bariery termicznej, który pomaga kontrolować przenoszenie ciepła promieniowania, zmniejsza straty ciepła wokół otworu pieca, stabilizuje lokalne środowisko cieplne i chroni otaczające elementy pieca.

Wyprodukowana z wysokiej czystości kwarcu stopionego lub nieprzezroczystego kwarcu stopionego, tablica oferuje niską ekspansję termiczną, dobrą odporność na wstrząsy cieplne, kompatybilność w wysokich temperaturach,i niski potencjał zanieczyszczeniaDostępne są specjalne obróbki do płyt okrągłych, prostokątnych, otworów środkowych, otworów, wcięć, otworów pozycjonujących i specjalnych profili instalacyjnych.

Kluczowe cechy

Materiał kwarcowy o wysokiej czystości

Wysokiej czystości kwarc stopiony pomaga zmniejszyć ryzyko zanieczyszczenia metali w środowiskach fotowoltaicznych i półprzewodnikowych.

Niska ekspansja termiczna

Spuściony kwarc ma bardzo niski współczynnik rozszerzania cieplnego, pomagając płytce utrzymać stabilność wymiarową podczas cykli ogrzewania i chłodzenia.

Wykonanie barykady termicznej w warstwach

W przypadku montażu wielu płyt z kontrolowaną odległością pomiędzy nimi zespół pomaga ograniczyć przenoszenie ciepła promieniowania i konwekcji wokół otworu rury pieca.

Odporność na wstrząsy cieplne

W przypadku poprawnego zaprojektowania, zainstalowania, ogrzewania i chłodzenia płytki dobrze sprawdza się pod wpływem zmian temperatury.

Obróbka precyzyjna

Do dyspozycji jest cięcie CNC, wiercenie, szlifowanie, szczelinkowanie i wykończenie krawędzi, aby zapewnić zgodność z rurą pieca, uchwytem i otaczającym zestawem.

Geometria niestandardowa

Średnica płyty, grubość, otwory, nacięcia, cechy montażowe i stan powierzchni mogą być wytwarzane zgodnie z rysunkami lub próbkami.

Specyfikacja produktu

Specyfikacja Ø420 × 5 mm jest wielkością odniesienia dla wyświetlanego produktu.

Jak działa izolacja kwarcowa

Płyty kwarcowe są zazwyczaj stosowane jako część wielowarstwowego zespołu izolacyjnego, a nie jako samodzielny materiał izolacyjny.

Kilka płyt jest umieszczanych w szczelinkowym uchwytniku kwarcowym z kontrolowaną przestrzenią powietrzną między sąsiednimi płytami.

• Zmniejszenie bezpośredniego przenoszenia ciepła promieniowania
• Ograniczenie strat ciepła wokół otworu pieca
• Chronić pobliskie uszczelki i elementy mechaniczne
• Zmniejszenie ekspozycji termicznej poza rurą pieca
• Utrzymanie spójnej pozycji płytki
• Poprawa stabilności układu wejściowego pieca
• Uproszczenie kontroli i wymiany podczas konserwacji

Rzeczywista wydajność termiczna zależy od liczby płyt, odległości między płytami, stanu powierzchni, temperatury pieca, przepływu powietrza, grubości płyty i położenia instalacji.

Opcje materiałowe

Przejrzysty kwarc stopiony

Odpowiednie, gdy wymagana jest wysoka czystość, obserwacja wizualna lub kontrolowana transmisja podczerwieni.

Nieprzezroczysty kwarc stopiony

Zawiera kontrolowaną mikrostrukturę, która zwiększa rozpraszanie światła i zmniejsza bezpośrednią transmisję ciepła promieniowania.

Kwarc zamrożony lub zmielony

Powierzchnia podgrzewana lub zamrożona może zwiększać rozpraszanie światła i może być określona zgodnie z wymaganiami projektowania termicznego i instalacji.

Najodpowiedniejszą klasę kwarcu należy wybrać w zależności od wymaganej czystości, zachowania termicznego, warunków mechanicznych i atmosfery pieca.

Zalety produktu

• Wyposażone w urządzenia do obróbki węgla
• Niski współczynnik rozszerzenia cieplnego
• Dobra odporność na cykle cieplne
• Niski potencjał zanieczyszczenia metali
• Wymiary precyzyjnie obrobione
• Wyroby z tworzyw sztucznych, z tworzyw sztucznych
• Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8421
• Łatwe do sprawdzenia i wymiany
• Odpowiednie dla czystych środowisk produkcyjnych
• Dostępna produkcja prototypu i serii
• Można dostarczać odpowiednie uchwyty
• Dostępne opakowania na zamówienie dla delikatnych elementów

Typowe zastosowania

• Pielęgnacje fotovoltowe
• Urządzenia do produkcji ogniw słonecznych
• Izolacja wejścia i wyjścia rury pieca
• Płyty dyfuzyjne półprzewodnikowe
• Płyty oksydacyjne półprzewodnikowe
• Sprzęt LPCVD i urządzenia przetwarzające ciepło
• Zestawy pieców kwarcowych
• Systemy reakcji wysokotemperaturowych
• Włókiennicze
• Przemysłowe urządzenia do obróbki cieplnej
• Zestawy bariery termicznej kwarcowej na zamówienie

Opcje projektowania

Możemy produkować izolacje kwarcowe z:

• Zastosowane średnice zewnętrzne
• Różne grubości płyt
• Otwory centralne lub duże otwory
• Węzły krawędzi i szczeliny pozycjonalne
• Otwory do montażu lub ustawienia
• Profile stopniowe lub zagłębione
• Powierzchnie zmielone lub polerowane
• Pozostałe, z wyłączeniem:
• Niestandardowa płaskość i tolerancje
• Kwarc przezroczysty, nieprzezroczysty lub zamrożony
• Pozostałe urządzenia do urządzeń do przechowywania danych
• Kompletne zespoły płyt i uchwytów

W przypadku części zamiennych produkcja może opierać się na rysunku technicznym, pliku CAD, próbce fizycznej lub zmierzonych wymiarach urządzenia.

Proces produkcji

Typowy proces produkcji obejmuje:

1. Wybór materiału i klasy kwarcu
2. Obcinanie płytek surowych
3. Obróbka profili CNC
4. Obróbka otworów, otworów i wycinek
5. Szlifowanie lub polerowanie powierzchni
6. Wyroby z tworzyw sztucznych
7. W razie potrzeby leczenie przeciwstresowe
8. Precyzyjne czyszczenie
9. Kontrola wymiarów
10. Kontrola wizualna
11. Opakowania ochronne

Proces produkcji jest dostosowywany w zależności od średnicy płyty, grubości, geometrii otwarcia, wymagań powierzchni i ilości zamówienia.

Kontrola jakości

Każdą płytę izolacyjną kwarcową można sprawdzić pod kątem:

• Średnica zewnętrzna lub wymiary ogólne
• Gęstość płyty
• Rozmiary otwarcia i wycinka
• Pozycje otworów i otworów
• Płaskość
• Równoległość
• Warunki powierzchni
• Jakość krawędzi
• Szczątki i szczeliny
• Odrzewki i wady obróbki
• Wygląd materiału
• Czystość
• Wyposażenie z odpowiednim uchwytem

Sprawozdania z inspekcji mogą być dostarczane zgodnie z uzgodnionymi wymaganiami technicznymi.

Informacje wymagane do cytowania

Proszę podać:

1. Kształt płyty i jej wymiary ogólne
2. Średnica płyty, jeśli jest okrągła
3. Gęstość płyty
4. Wymiary otworu środkowego
5. Układ otworu, szczeliny lub wcięcia
6. Wymagania dotyczące wykończenia powierzchni
7. Wymogi dotyczące obróbki krawędzi
8. Tolerancje płaskości i wymiarów
9. Wymogi dotyczące materiału kwarcowego lub czystości
10. Maksymalna temperatura pracy
11. Warunki cyklu ogrzewania i chłodzenia
12. Atmosfera pieca
13. Wymagana ilość
14. Rysunek techniczny, plik CAD lub próbka fizyczna

Jeżeli tablica zostanie zainstalowana w istniejącym uchwytniku kwarcowym, proszę podać również szerokość szczeliny, głębokość szczeliny i wymaganą wolność montażową.

Opakowanie

Płyty kwarcowe są kruche i wymagają odpowiedniej ochrony opakowania.

• Czyste opakowanie ochronne
• Oddzielenie poszczególnych płyt
• Ściany miękkiej pianki lub EPE
• Wkładki z pianki wycięte na zamówienie
• Kartony wzmocnione do eksportu
• W przypadku zamówień o dużej średnicy lub seryjnych

Płyty o dużej średnicy można oddzielić od siebie, aby zmniejszyć kontakt, zadrapanie i uszkodzenie krawędzi podczas transportu.

Częste pytania

1Jaka jest funkcja kwarcowej płyty termoizolacyjnej?

Wykorzystuje się go jako część zestawu bariery termicznej w pobliżu otworu rury pieca.

2. Czy Ø420 × 5 mm jest jedynym dostępnym rozmiarem?

Numer Ø420 mm z grubością 5 mm jest specyfikacją odniesienia.

3Czy można dostarczać zarówno przezroczyste, jak i nieprzezroczyste materiały kwarcowe?

Tak. Dostępne są opcje kwarcu przezroczystego, nieprzezroczystego, mielonego i zamrożonego.

4Czy płytkę można wyprodukować na podstawie rysunku lub próbki?

Wspieramy produkcję na podstawie rysunków technicznych, plików CAD, wymiarów sprzętu lub fizycznych próbek.

5Czy można dodać specjalne otwory, szczeliny lub wycięcia?

Tak, otwory centralne, otwory pozycjonowania, wcięcia krawędzi, szczeliny montażowe i profile na zamówienie mogą być precyzyjnie obrobione zgodnie z rysunkiem.

6Czy można dostarczyć odpowiednie uchwyty do płyt kwarcowych?

Tak, możemy wyprodukować dopasowane, wielo-slotowe uchwyty kwarcowe i dostarczyć płyty i uchwyty jako kompletny zestaw izolacji pieca.

7. Czy tablica nadaje się do ciągłej pracy w temperaturze 1100°C?

W tym zakresie temperatur może być odpowiedni kwarc stopiony, ale jego długoterminowa wydajność zależy od jakości kwarcu, wielkości płyty, grubości, obciążenia mechanicznego, metody montażu, atmosfery pieca,i cyklu cieplnegoPrzed potwierdzeniem specyfikacji należy przejrzeć pełne warunki eksploatacji.

8Jak należy wybrać grubość płyty?

Gęstość powinna być wybierana w zależności od średnicy płyty, szerokości szczeliny trzymacza, orientacji instalacji, wsparcia mechanicznego, warunków termicznych, wymaganej długości użytkowania i dopuszczalnej deformacji.
