Zawieracz płyty izolacyjnej kwarcowej na zamówienie dla systemów pieców fotowoltaicznych

Zawieracz płyty izolacyjnej kwarcowej na zamówienie dla systemów pieców fotowoltaicznych

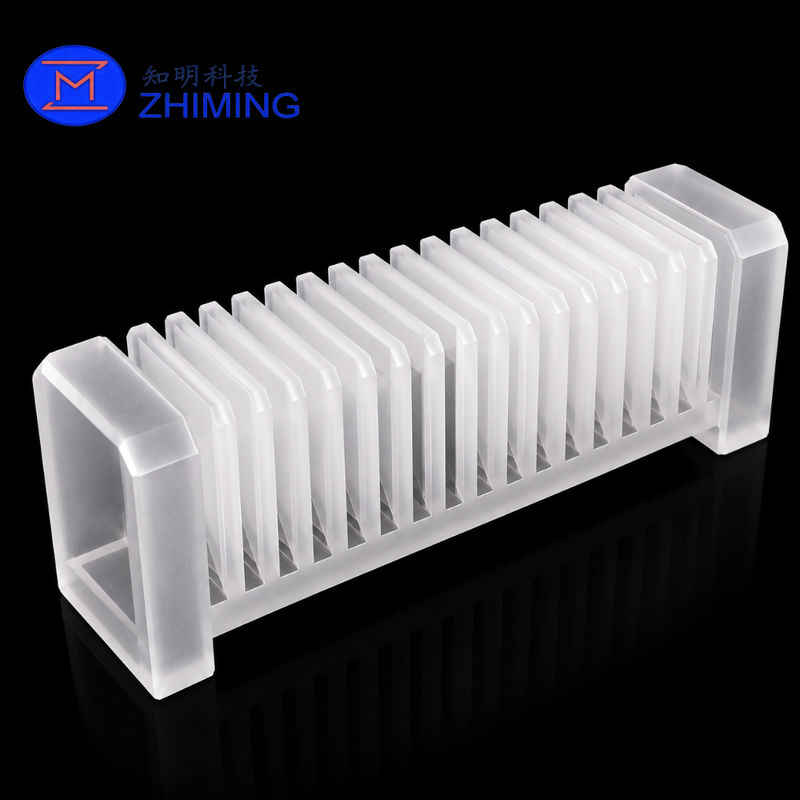

Trzymacz płyt izolacyjnych kwarcowych to specjalistyczny komponent pieca używany do bezpiecznego umieszczania wielu płyt izolacyjnych kwarcowych lub płyt barierowych cieplnych wokół otworu rury procesowej.

Wykonane z wysokiej czystości stopionego kwarcu, posiadacz oferuje niską ekspansję termiczną, dobrą odporność na wstrząsy cieplne, kompatybilność w wysokich temperaturach i niski potencjał zanieczyszczenia.Jego precyzyjnie obrobiona wielospłaszczyzna utrzymuje stałą odległość między poszczególnymi płytami izolacyjnymi, przyczynia się do stworzenia stabilnej bariery termicznej w otworze pieca.

Po zainstalowaniu z dopasowanymi płytami izolacyjnymi z kwarcu, kompletny zestaw może pomóc zmniejszyć transfer ciepła wokół otworu rurki, poprawić stabilność strefy termicznej,i ograniczyć nadmierne narażenie na działanie ciepła w pobliżu elementów pieca.

Ten niestandardowy uchwyt kwarcowy nadaje się do pieców fotovoltowych, układów utleniania i dyfuzji półprzewodników, urządzeń LPCVD, laboratorium,i inne systemy przetwarzania wysokotemperaturowego.

Kluczowe cechy

Wysokiej czystości kwarc stopiony

Wyprodukowany z wysokiej czystości stopionej krzemionki, aby zminimalizować zanieczyszczenia w środowiskach fotowoltaicznych i półprzewodnikowych.

Precyzyjna struktura wielo-slotowa

Szerokość, głębokość, odległość i ilość szczelin można precyzyjnie obrobić, aby dopasować je do grubości i układu płyt izolacyjnych.

Niska ekspansja termiczna

Spuściony kwarc ma bardzo niski współczynnik rozszerzania cieplnego, pomagając posiadaczowi utrzymać stabilność wymiarową podczas wielokrotnych cykli ogrzewania i chłodzenia.

Odporność na wstrząsy cieplne

Struktura kwarcowa nadaje się do zastosowań wymagających zmian temperatury.

Stabilne ustawienie płyty

Podtrzymacz obsługuje wiele płyt izolacyjnych w kontrolowanych odstępach czasu, zmniejszając niepożądane ruchy, nachylenie i bezpośredni kontakt między sąsiednimi płytami.

Kompatybilność pieca na zamówienie

Ogólne wymiary, układ otworów, cechy montażowe, geometria krawędzi i stan powierzchni mogą być wytwarzane zgodnie z istniejącym zespołem pieca.

Specyfikacja produktu

Wykazany rozmiar jest specyfikacją referencyjną, a stopień materiału, temperatura robocza, tolerancje i wymiary konstrukcyjne należy potwierdzić zgodnie z rzeczywistym projektem pieca.

Jak działa ten urządzenie

Utrzymalec jest instalowany w otworze rury pieca lub w jego pobliżu.

Kontrolowana odległość między płytami pomaga:

• Utrzymanie stabilnego układu izolacji
• Zmniejszenie bezpośredniego przenoszenia ciepła w pobliżu otworu rurki
• Ograniczenie niepożądanych ruchów płyt
• Poprawa powtarzalności podczas instalacji i konserwacji
• Chroń bliskie uszczelki, ramy i inne elementy pieca
• Wspieranie bardziej stabilnego środowiska termicznego wokół wejścia pieca

Wydajność termiczna zależy od liczby płyt, odległości między nimi, grubości płyty, materiału, temperatury pieca, przepływu powietrza i pozycji instalacji.

Zalety produktu

• Konstrukcja z kwarcu stopionego o wysokiej czystości
• Niskie ryzyko zanieczyszczenia metali
• Geometria otworów precyzyjnie obrobionych
• Konsekwentne rozstawienie płyt
• Niski współczynnik rozszerzenia cieplnego
• Dobra odporność na cykle cieplne
• Wyposażone w urządzenia do obróbki węgla
• Stabilne ustawienie wielu płyt kwarcowych
• Kompatybilne z czystymi środowiskami produkcyjnymi
• Projektowanie wymiennego i utrzymywalnego elementu
• Dostępne wymiary i konstrukcje montażowe na zamówienie
• Można dostarczyć pasujące płyty izolacyjne kwarcowe

Typowe zastosowania

• Pielęgnacje fotovoltowe
• Urządzenia do produkcji ogniw słonecznych
• Zestawy wjazdowe i wyjściowe rur piecowych
• Zestawy płyt izolacyjnych kwarcowych
• Płyty dyfuzyjne półprzewodnikowe
• Płyty oksydacyjne półprzewodnikowe
• Systemy LPCVD i przetwarzania cieplnego
• Zestawy kwarcowe o wysokiej temperaturze
• Włókiennicze
• Przemysłowe urządzenia do obróbki cieplnej
• Niestandardowe systemy bariery termicznej pieca

Opcje projektowania

Podtrzymacz płyty izolacyjnej kwarcowej można dostosować do:

• Różne długości, szerokości i wysokości
• Ilości na indywidualne potrzeby
• Różne szerokości i głębokości szczelin
• Jednolite lub zmienne odległości między szczelinami
• Zastosowana grubość podstawy
• Otwory pozycyjne lub elementy mocowania
• Pozostałe konstrukcje
• Pozostałe, z wyłączeniem:
• Powierzchnie zmielone, zamrożone lub lokalnie polerowane
• Profile specjalne do instalacji pieców
• Płyty izolacyjne z kwarcu
• Kompletne zespoły uchwytów i płytek

W przypadku istniejących systemów piecowych produkcja może opierać się na rysunku technicznym, modelu CAD, próbce fizycznej lub zmierzonych wymiarach instalacji.

Proces produkcji

Typowy proces produkcji obejmuje:

1. Wybór materiału kwarcowego
2. Wyroby z tworzyw sztucznych
3. Obróbka profili CNC
4. Obróbka precyzyjna szczelin
5. Szlifowanie powierzchni
6. Wyroby z tworzyw sztucznych
7. W razie potrzeby leczenie przeciwstresowe
8. Oczyszczanie
9. Kontrola wymiarów
10. Kontrola wizualna
11. Opakowania ochronne

Specyficzna trasa produkcji jest wybierana w zależności od rodzaju materiału, geometrii szczeliny, wymogów tolerancji i ilości zamówienia.

Kontrola jakości

Każdy uchwyt do płyt kwarcowych można sprawdzić pod kątem:

• Ogólna długość, szerokość i wysokość
• Ilość w przedziale
• Szerokość i głębokość szczeliny
• Odległość między gniazdami
• Dokładność pozycji otworu
• Płaskość podstawy
• Równoległość i prostopadłość
• Warunki powierzchni
• Integralność krawędzi
• Szczątki, pęknięcia i wady obróbki
• Czystość
• Wyposażone w pasujące płyty izolacyjne

W przypadku zamówień seryjnych można omówić sprawozdania z inspekcji i dostosowane standardy akceptacji.

Informacje wymagane do cytowania

Proszę podać następujące informacje:

1. Ogólne wymiary
2. Ilość w przedziale
3. Szerokość i głębokość szczeliny
4. Odległość między gniazdami
5. Wymiary płyty izolacyjnej kwarcowej
6. Gęstość podstawy i wsparcia
7. Wymogi dotyczące montażu lub pozycjonowania
8. Wymagania dotyczące wykończenia powierzchni
9. Tolerancje wymiarowe
10. Maksymalna temperatura pracy
11. Warunki ogrzewania i chłodzenia
12. Orientacja instalacji i obciążenie mechaniczne
13. Wymagana ilość
14. Rysunek techniczny, model 3D lub próbka fizyczna

Zapewnienie wymiarów płyty izolacyjnej wraz z rysunkiem uchwytu pomaga zapewnić odpowiednią wolność montażu.

Opakowanie

Każdy uchwyt kwarcowy jest indywidualnie chroniony, aby zmniejszyć ryzyko złamania, zadrapania, uderzenia i złamania podczas transportu.

Dostępne metody pakowania obejmują:

• Film ochronny lub czysta opakowanie
• Wkładki z pianki wycięte na zamówienie
• Indywidualne pudełka wewnętrzne
• Kartony wzmocnione do eksportu
• Drzewne obudowy do zamówień większych lub szeregowych

Częste pytania

1. Jaka jest funkcja uchwytu płyty izolacyjnej kwarcowej?

Podtrzymuje i umieszcza wiele płyt izolacyjnych kwarcowych w pobliżu otworu rury pieca.Kompletny zestaw płyt i uchwytów tworzy warstwową barierę termiczną i pomaga chronić pobliskie elementy pieca przed nadmiernym działaniem ciepła.

2Czy można dostosować ilość i rozstawienie?

Ilość szczeliny, szerokość, głębokość, rozstawienie i położenie można dostosować do wymiarów płyty izolacyjnej i konstrukcji pieca.

3Czy możecie wyprodukować uchwyt według fizycznej próbki?

Tak. Dostępna jest produkcja na bazie próbek. Jednakże zaleca się wykonanie rysunku wymiarowego, gdy wymagane jest precyzyjne rozstawienie szczelin lub tolerancje instalacji.

4Jakie informacje są potrzebne do określenia szerokości szczeliny?

Potrzebujemy grubości płyty izolacyjnej, wymaganego przepustowości montażu, temperatury pracy, kierunku montażu i tolerancji wymiarowej.

5Czy rozmiar odniesienia wynoszący 245 × 93 × 38 mm jest stały?

Nie, jest to tylko wielkość odniesienia dla wyświetlanego produktu.

6Czy można dostarczyć pasujące płyty izolacyjne z kwarcu?

Tak, możemy wyprodukować uchwyt i pasujące do niego płyty izolacyjne kwarcowe jako pojedyncze elementy lub jako kompletny zestaw.

7. Czy produkt może być stosowany nieprzerwanie w temperaturze 1100°C?

W tym zakresie temperatur może być odpowiedni kwarc stopiony, ale długoterminowa wydajność zależy od klasy kwarcu, geometrii części, obciążenia mechanicznego, metody montażu, cyklu termicznego,i atmosfery piecaWarunki eksploatacji powinny zostać poddane przeglądowi przed potwierdzeniem projektu.

8Czy można wyprodukować prototypy przed produkcją seryjnej?

Dostępne są prototypy, małe serii i serwisy produkcyjne.
