| Nazwa marki: | ZMSH |
| MOQ: | 10 |
| Czas dostawy: | 2-4 TYGODNIE |
| Warunki płatności: | T/T |

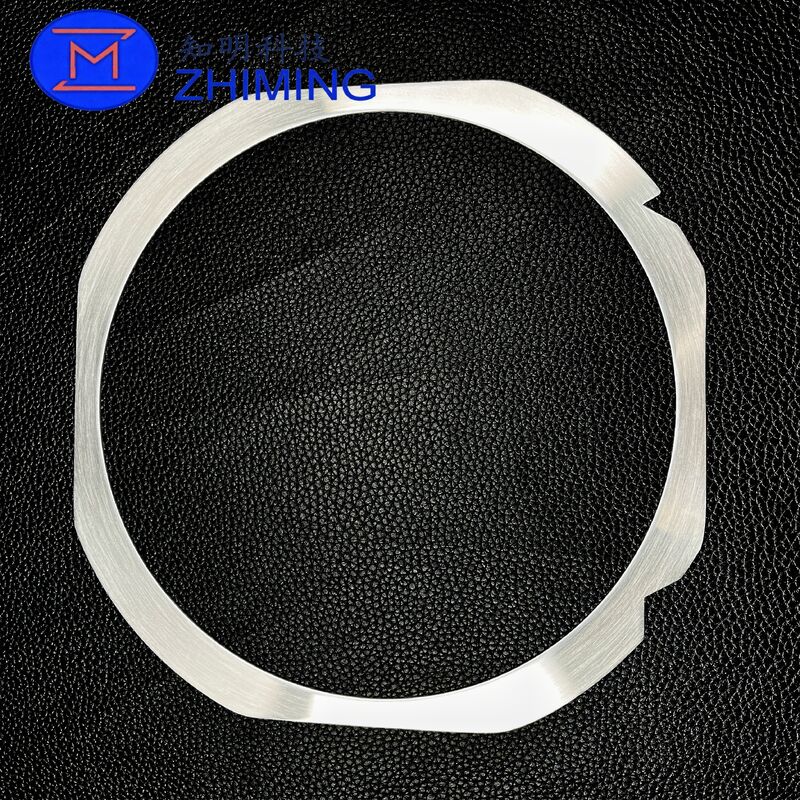

Pierścień mocujący do wafla ZMSH, znany również jako pierścień do ramy wafla lub pierścień do cięcia, to precyzyjnie zaprojektowana rama ze stali nierdzewnej przeznaczona do bezpiecznego obchodzenia się z waflami w procesach produkcji półprzewodników, takich jak cięcie, szlifowanie tylne, polerowanie, łączenie i tymczasowy transport.
Wyprodukowany ze stali nierdzewnej 420, pierścień mocujący do wafla zapewnia doskonałą sztywność, płaskość i stabilność wymiarową. W połączeniu z taśmą do cięcia lub taśmą UV, zapewnia niezawodne mocowanie wafla, minimalizuje wibracje i poślizg oraz pomaga poprawić wydajność podczas precyzyjnej obróbki wafla.
Pierścienie mocujące do wafla ZMSH są wielokrotnego użytku i kompatybilne z profesjonalnymi procesami czyszczenia i renowacji, co czyni je opłacalnym i niezawodnym rozwiązaniem dla fabryk wafla, OSAT i laboratoriów półprzewodników.
Wykonany ze stali nierdzewnej 420 o wysokiej twardości i odporności na zużycie
Doskonała płaskość i sztywność do szybkiego i precyzyjnego cięcia
Stabilna wydajność podczas powtarzalnych cykli czyszczenia i ponownego użycia
Gładkie wykończenie powierzchni dla kompatybilności z pomieszczeniami czystymi
Odpowiedni zarówno do ręcznych, jak i zautomatyzowanych systemów obsługi wafla
Dostępne wymiary, grubość i konstrukcja krawędzi dostosowane do potrzeb klienta
| Pozycja | Specyfikacja |
|---|---|
| Nazwa produktu | Pierścień mocujący do wafla |
| Alternatywna nazwa | Pierścień do ramy wafla / Pierścień do cięcia |
| Marka | ZMSH |
| Materiał | Stal nierdzewna 420 |
| Dostępne rozmiary | 6”, 8”, 12” |
| Grubość | 1,2 mm (6” / 8”), 1,5 mm (12”) |
| Twardość | HRC 48–55 |
| Płaskość | ≤ 0,2 mm (6” / 8”), ≤ 0,3 mm (12”) |
| Wykończenie powierzchni | Jasne (BA) lub włoskowate (HL), konfigurowalne |
| Tolerancja produkcyjna | GB/T1184-K, GB/T1804-M |
| Możliwość ponownego użycia | Tak (z profesjonalnym czyszczeniem) |
| Rozmiar (cale) | Średnica zewnętrzna (mm) | Promień wewnętrzny (mm) | Grubość (mm) | Płaskość |
|---|---|---|---|---|
| 6” | Około 228 | Około 194 | 1,2 | ≤ 0,2 mm |
| 8” | Około 296 | Około 250 | 1,2 | ≤ 0,2 mm |
| 12” | Około 400 | Około 350 | 1,5 | ≤ 0,3 mm |
Uwaga: Wymiary można dostosować do rysunków lub próbek.
Pierścienie mocujące do wafla ZMSH są szeroko stosowane w:
Procesach cięcia wafla półprzewodnikowego / cięcia matryc
Szlifowaniu i ścieńczaniu tylnej strony wafla
Montażu folii za pomocą niebieskiej taśmy lub taśmy UV
Procesach mocowania i łączenia matryc
Pakowaniu diod LED i półprzewodników mocy
Tymczasowym trzymaniu i transporcie wafla
Profesjonalne czyszczenie i renowacja ram wafla
Grawerowanie laserowe (numer seryjny, kod QR, kod kreskowy, logo)
Niestandardowe rozmiary, grubości i specjalne konstrukcje krawędzi
Pakowanie w klasie pomieszczeń czystych lub próżniowe
Wsparcie techniczne w zakresie przeglądu rysunków i dopasowania aplikacji
Prześlij rysunki lub próbki fizyczne do oceny technicznej
Potwierdź specyfikacje, tolerancje i wymagania dotyczące powierzchni
Otrzymaj wycenę w oparciu o ilość i dostosowanie
Zatwierdź próbkę przedprodukcyjną
Masowa produkcja z pełną kontrolą i dostawą
Pierścień mocujący do wafla jest używany razem z taśmą do cięcia lub taśmą UV do bezpiecznego mocowania wafli półprzewodnikowych podczas procesów takich jak cięcie, szlifowanie tylne, polerowanie i łączenie. Zapewnia sztywność mechaniczną i stabilność wymiarową, zapobiegając przesuwaniu się, wibracjom i niewspółosiowości wafla podczas precyzyjnej obróbki.
W porównaniu z pierścieniami z tworzywa sztucznego lub żywicy, pierścienie mocujące do wafla ze stali nierdzewnej 420 oferują znacznie wyższą sztywność, stabilność płaskości i odporność na zużycie. Są lepiej przystosowane do szybkiego cięcia, powtarzalnych cykli czyszczenia i precyzyjnej produkcji półprzewodników, gdzie spójność wymiarowa i długa żywotność mają kluczowe znaczenie.
Tak. Pierścienie mocujące do wafla ZMSH wykonane ze stali nierdzewnej 420 są przeznaczone do ponownego użycia. Przy odpowiednim profesjonalnym czyszczeniu w celu usunięcia pozostałości taśmy, kleju i cząstek, pierścienie mogą być używane wielokrotnie bez wpływu na płaskość lub wydajność.
