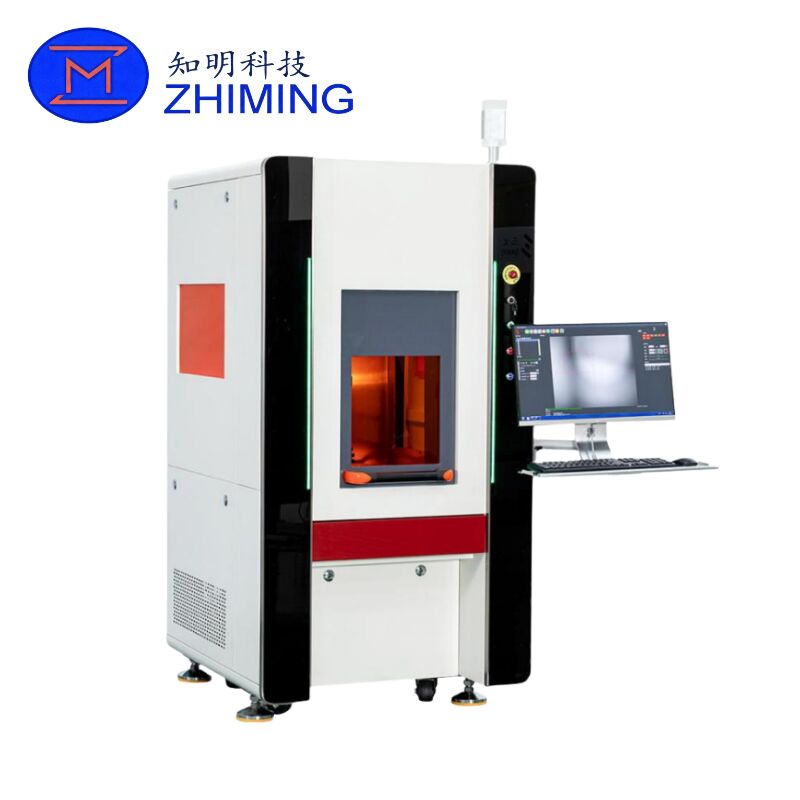

MASZYNA DO CIĘCIA DIAMENTÓW LASEREM ZIELONYM Precyzyjne cięcie diamentów i materiałów supertwardych
Maszyna do cięcia diamentów laserem zielonym to kompaktowy, precyzyjny system obróbki laserowej opracowany do cięcia i krojenia diamentów i materiałów supertwardych.
System integruje źródło lasera zielonego o długości fali 532 nm, podstawę granitową tłumiącą wibracje, precyzyjną platformę ruchu XYZ, wspomaganie wizyjne CCD i autorskie oprogramowanie sterujące.
W porównaniu z konwencjonalnymi systemami laserów na podczerwień o długości fali 1064 nm, laser zielony 532 nm zapewnia wyższą wydajność absorpcji, zmniejszony wpływ termiczny, niższe ryzyko grafityzacji i gładsze krawędzie cięcia, co czyni go szczególnie odpowiednim do wysokowartościowych i precyzyjnych zastosowań obróbki diamentów.
Laser zielony 532 nm zoptymalizowany do obróbki diamentów
Kompaktowa konstrukcja mechaniczna przeznaczona do precyzyjnej obróbki
Podstawa z naturalnego granitu do tłumienia wibracji i stabilności termicznej
Precyzyjny system ruchu XYZ z doskonałą powtarzalnością
System wizyjny CCD do pozycjonowania i monitorowania procesu
Autorskie oprogramowanie sterujące
W pełni zamknięta szafa bezpieczeństwa do przemysłowej obsługi lasera
| Element | Specyfikacja |
|---|---|
| Długość fali lasera | 532 nm |
| Moc lasera | 20 W przy 10 kHz |
| Metoda chłodzenia | Chłodzenie wodne |
| Przesuw w osi X | 150 mm |
| Przesuw w osi Y | 150 mm |
| Przesuw w osi Z | 60–70 mm (w zależności od konfiguracji) |
| Powtarzalność osi XYZ | ±0,002 mm |
| Maksymalna prędkość platformy | 500 mm/s |
| Element | Specyfikacja |
|---|---|
| Temperatura pracy | 20–25 °C |
| Wilgotność względna | ≤50% |
| Całkowity pobór mocy | 1,8–2,0 kW |
| Zasilanie | 220 V / 50 Hz |
| Element | Specyfikacja |
|---|---|
| Wymiary gabarytowe | 1000 × 900 × 1780 mm |
| Waga maszyny | 600 kg |
| Rozmiar plastra (mm) | Maksymalna szerokość szczeliny (μm) | Czas cięcia (min) | Tolerancja od góry do dołu (μm) |
|---|---|---|---|
| 7 × 7 | ≤230 | 20 | ≤30 |
| 10 × 10 | ≤320 | 42 | ≤30 |
| 15 × 15 | ≤600 | 160 | ≤30 |
Diament naturalny
Diament syntetyczny
Diament CVD
PCD / MCD
CBN
Maszyna ta została specjalnie opracowana do diamentów i materiałów supertwardych, w tym diamentów naturalnych, diamentów syntetycznych, diamentów CVD, PCD, MCD i CBN.
Laser zielony 532 nm oferuje doskonałą absorpcję i jakość cięcia dla tych materiałów w porównaniu z systemami laserów na podczerwień.
Laser zielony 532 nm zapewnia:
Wyższą absorpcję przez materiały diamentowe
Mniejszą strefę wpływu ciepła
Zmniejszone ryzyko grafityzacji
Gładsze krawędzie cięcia i poprawioną jakość powierzchni
Zalety te są niezbędne do precyzyjnego cięcia i krojenia diamentów.
Maszyna wyposażona jest w precyzyjną platformę ruchu XYZ o powtarzalności ±0,002 mm.
Podstawa granitowa dodatkowo zwiększa stabilność, minimalizując wibracje i deformacje termiczne podczas obróbki.
System działa z programowalnym sterowaniem ruchem i obsługą automatyzacji procesów.
Załadunek przedmiotu obrabianego i konfiguracja mocowania są wykonywane ręcznie, podczas gdy ścieżki cięcia, sekwencje ruchu i parametry procesu są sterowane programowo, zapewniając wysoką elastyczność i niezawodność.
Tak.Maszyna jest przeznaczona do użytku przemysłowego i jest odpowiednia dla rynków międzynarodowych. Może być dostarczana z interfejsem oprogramowania w języku angielskim, standardowym opakowaniem eksportowym i opcjami konfiguracji zasilania zgodnie z wymaganiami klienta.
