Wysokoprecyzyjne urządzenia do jednostronnego polerowania dla wafli Si/SiC/szafiru

Wysokoprecyzyjne urządzenia do jednostronnego polerowania dla wafli Si/SiC/szafiru

Nazwa marki:	ZMSH
Numer modelu:	High-Precision Single-Side Polishing Equipment
MOQ:	3
Cena £:	by case
Czas dostawy:	3-6 months
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

CHINA

Orzecznictwo:

rohs

Ability:

50mm/100mm/150mm/200mm

Power voltage:

3×16+2*10 (㎜²)

Compressed air source:

0.5-0.6MPa

Optimum Machining Size:

50-100 (mm)/50-150 (mm)/150-200 (mm)/200 (mm)

Materials:

Si Wafers/SiC/Sapphire

Packaging Details:

package in 100-grade cleaning room

Podkreślić:

urządzenia do jednostronnego polerowania wafli Si

polerka do wafli SiC

urządzenia do polerowania materiału szafirowego

Opis produktu

Podsumowanie precyzyjnego urządzenia do polerowania jednostronnego

Precyzyjne urządzenie do polerowania jednostronnego do płytek Si/SiC/materiałów szafirowych

Precyzyjne urządzenie do polerowania jednostronnego to specjalistyczne precyzyjne narzędzie do obróbki przeznaczone do twardych i kruchych materiałów (np. półprzewodnikowe płytki krzemowe, węglik krzemu, arsenek galu, szafir, kwarc, ceramika). Poprzez jednokierunkowe szlifowanie obrotowe i synergię chemiczną osiąga ultra-wysokie wykończenie powierzchni z płaskością ≤0,01 mm i chropowatością powierzchni Ra ≤0,4 nm. Urządzenie to jest szeroko stosowane w procesie cienienia płytek półprzewodnikowych, polerowania soczewek optycznych, obróbki ceramicznych elementów uszczelniających i obsługuje zarówno obróbkę pojedynczych sztuk, jak i partii, znacznie zwiększając wydajność i spójność.

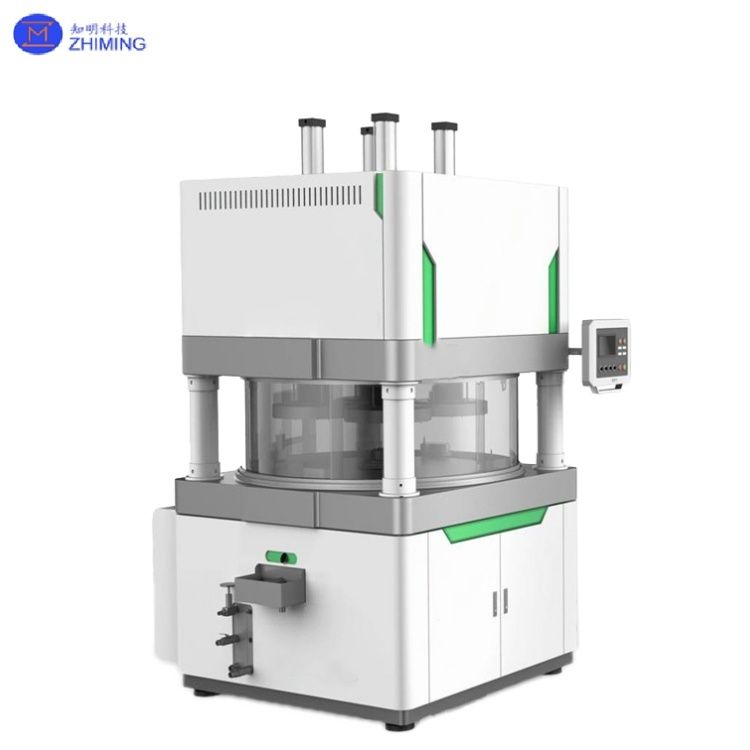

Wysokoprecyzyjne urządzenia do jednostronnego polerowania dla wafli Si/SiC/szafiru 0

Parametry techniczne precyzyjnego urządzenia do polerowania jednostronnego

Kategorie	Pozycja
Tarcza polerska	Średnica	820 (mm)	914 (mm)	1282 (mm)	1504 (mm)
Płyty ceramiczne	Średnica	305 (mm)	360 (mm)	485 (mm)	576 (mm)
	Optymalny rozmiar obróbki	50-100 (mm)	50-150 (mm)	150-200 (mm)	200 (mm)
Moc	Tarcza polerska	11	11	18,5	30
	Narzędzie polerskie	/	0,75×4	2,2×4	2,2
Prędkość obrotowa	Tarcza polerska	80	65	65	50
	Narzędzie polerskie	/	65	65	50
Wydajność	50mm	72	/	/	/
	100mm	20	28	56	/
	150mm	/	12	24	/
	200mm	/	4	12	20
Napięcie zasilania	3×16+2*10 (㎜²)
Źródło sprężonego powietrza	0,5-0,6 MPa
Rozmiar	/	1920×1125×1680 (mm)	1360×1330×2798 (mm)	2234×1780×2759 (mm)	1900×1900×2700 (mm)
Waga	/	2000 kg	3500 kg	7500 kg	11826 kg

Zasady działania precyzyjnego urządzenia do polerowania jednostronnego

1. Szlifowanie mechaniczne:

Górna tarcza polerska obraca się z prędkością 0–90 obr./min (regulowana), w połączeniu z materiałami ściernymi (diament, węglik krzemu) w celu polerowania tarciowego powierzchni przedmiotu obrabianego, usuwając warstwy utlenione i mikrouszkodzenia.

2. Kontrola ciśnienia:

Elektropneumatyczne zawory proporcjonalne i cylindry umożliwiają precyzyjną regulację ciśnienia (15–1500 kg), dostosowując się do zmiennej twardości materiału.

3. Chłodzenie i smarowanie:

Recyrkulacyjny system chłodzenia wodą (0,1–0,2 MPa) utrzymuje stałą temperaturę (10–25°C), aby tłumić odkształcenia termiczne, jednocześnie dostarczając zawiesinę polerską w celu zwiększenia usuwania materiału.

4. Kontrola ruchu:

Silnik o zmiennej częstotliwości napędza obrót dolnej tarczy. PLC i HMI umożliwiają kontrolę w pętli zamkniętej parametrów prędkości, ciśnienia i czasu, z zaprogramowanymi przepisami procesowymi i przełączaniem jednym kliknięciem.

Cechy precyzyjnego urządzenia do polerowania jednostronnego

Kategoria cech

Szczegóły techniczne

Rama o wysokiej sztywności

Zintegrowana konstrukcja odlewniczo-kuźnicza, 50% wyższa odporność na odkształcenia; czteropunktowy hydrauliczny system podparcia zapewnia wibracje <0,01 mm przy dużych prędkościach.

Komponenty międzynarodowe

Główne części (np. skrzynie biegów, łożyska) wykorzystują niemieckie SEW, japońskie THK, szwajcarskie SKF, osiągając <0,005 mm dokładność transmisji; Siemens PLC + falownik Schneider do bezstopniowej regulacji prędkości 0–180 obr./min.

Inteligentny interfejs

10-calowy przemysłowy ekran dotykowy obsługuje zaprogramowane przepisy (zgrubne polerowanie, precyzyjne polerowanie, naprawa tarczy), monitorowanie w czasie rzeczywistym (ciśnienie/temperatura/prędkość) i alarmy automatycznego wyłączania (wskaźnik wad <0,05%).

Elastyczna konfiguracja

Rozmiary tarcz polerskich od φ300 mm do φ1900 mm, dostosowane do obrabianych przedmiotów 3–1850 mm; opcje zasilania od pojedynczego silnika (7,5 kW) do wielosilnikowego (łącznie 30 kW), obsługujące ssanie próżniowe i mocowanie mechaniczne.

Zastosowania precyzyjnego urządzenia do polerowania jednostronnego

Wysokoprecyzyjne urządzenia do jednostronnego polerowania dla wafli Si/SiC/szafiru 3

1. Przemysł półprzewodnikowy:

Cienienie płytek: Cienienie płytek z węglika krzemu z tolerancją grubości ±0,5 μm dla 8-calowych płytek.
Polerowanie arsenku galu/niebieskiego szafiru: Chropowatość powierzchni Ra <0,4 nm dla diod LED i urządzeń laserowych.

2. Optyka i urządzenia precyzyjne:

Soczewki optyczne/kwarcowe: Wykończenie przypominające lustro (λ/20 dla λ=632,8 nm) dla obiektywów aparatów i obiektywów mikroskopów.
Ceramiczne pierścienie uszczelniające: Płaskość <0,035 mm dla wysokociśnieniowych pomp hydraulicznych i zaworów jądrowych.

3. Elektronika i nowa energia:

Podłoża ceramiczne/moduły IGBT: Spójność grubości <3 μm w celu poprawy rozpraszania ciepła.
Elektrody baterii litowych: Chropowatość Ra <10 nm w celu zmniejszenia rezystancji wewnętrznej i wytwarzania ciepła.

4. Lotnictwo i obrona:

Łożyska ze stali wolframowej/uszczelki tytanowe: Równoległość <2 μm dla ekstremalnych temperatur/ciśnień.
Szkło okienne na podczerwień: Właściwości niskiego rozpraszania dla teleskopów i systemów naprowadzania pocisków.

Wysokoprecyzyjne urządzenia do jednostronnego polerowania dla wafli Si/SiC/szafiru 4

Precyzyjne urządzenie do polerowania jednostronnego FAQ

1. P: Jakie są kluczowe zalety precyzyjnego urządzenia do polerowania jednostronnego?

O: Osiąga precyzję submikronową z wysoką wydajnością, idealną do płytek krzemowych, SiC i szafiru w produkcji półprzewodników.

2. P: Jakie materiały półprzewodnikowe może przetwarzać ta maszyna do polerowania jednostronnego?

O: Specjalnie zaprojektowany do płytek krzemowych, węglika krzemu (SiC) i podłoży szafirowych.
