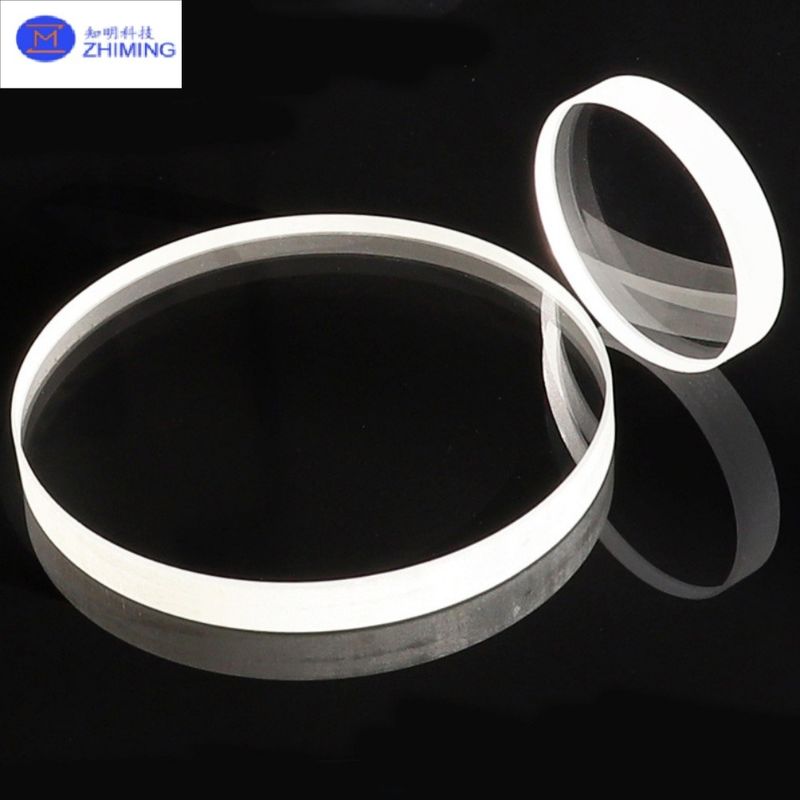

Sapphire Custom-Shaped Windows


W dziedzinie wysokiej wydajności elementów optycznych, szafirowe okna w kształcie na zamówienie stanowią szczyt inżynierii materiałowej.Te precyzyjne elementy optyczne łączą niezrównaną twardość (Mohs 9) z wyjątkową czystością optyczną, aby spełnić najbardziej wymagające wymagania przemysłowe.W odróżnieniu od konwencjonalnego szkła optycznego, okna szafirowe oferują 3-5 razy większą odporność na zadrapania, wyższą stabilność termiczną (punkt topnienia 2050°C),i wyjątkowa obojętność chemiczna sprawiają, że są niezbędne, gdy niezawodność w ekstremalnych warunkach nie jest negocjowalna.
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5ÅCzy to dla systemów laserowych działających na poziomie mocy megawatów, czy dla widoków statków kosmicznych, które muszą stawić czoła uderzeniom mikrometeoroidów,te szafirowe okna zapewniają bezkompromisową wydajność w całym spektrum elektromagnetycznym (UV do średniej IR).



Główne cechy okna optycznego z safira


1Ekstremalna trwałość

• Twardość Mohs 9 tylko diament może go podrapać
• Wytrzymałość na gięcie > 800 MPa ️ Wytrzymałość na różnice wysokiego ciśnienia
• Wytrzymałość na pęknięcie 2,5 MPa·m1⁄2 3 razy wyższa niż w przypadku roztopionej krzemionki


2Doskonałość optyczna.

• Przekaz szerokopasmowy (85%+ od 250 nm do 5000 nm)
• Niska autofluorescencja Krityczna dla spektroskopii Ramana
• Homogenność wskaźnika załamania < 5 × 10−6 na całej powierzchni


3Dokładna inżynieria.

• Tolerancje wymiarowe do ± 0,001 mm
• Płaskość powierzchni λ/10 przy 632,8 nm
• Równoległość < 1 minuta łukowa


4. Odporność środowiskowa

• Odporność na wstrząsy cieplne (ΔT > 1000°C)
• Trwałe na promieniowanie (odporne na promieniowanie > 106 Gy)
• Nieprzepuszczalne do wszystkich kwasów, z wyjątkiem kwasu fluorowodoru


5Możliwości dostosowania

• Złożone geometrie: sześciokąty, kształty D, trapezy, wolne formy
• Obróbki krawędzi: zwinięte, zaokrąglone lub precyzyjnie mielone
• Powłoki: powłoki AR, powłoki o wysokiej przepuszczalności, powłoki odblaskowe, powłoki twardy, powłoki przeciwprząsające, powłoki przeciwbłyskowe, powłoki filtrujące



Wnioski


1. Wysokowytrzymałe systemy laserowe

• CO2 okna wyjścia laserowego (zakres 9,4-10,6μm)
• Pozostałe urządzenia i urządzenia do wykonywania zdjęć z materiałów objętych pozycją 8528
• Otwory systemu broni laserowej


2- Lotnictwo i obrona.

• Okna kopuły rakietowej (odporność na uderzenie w hiperprędkości)
• Widoki statków kosmicznych (ochrona przed mikrometeoroidami)
• Elektrooptyczne systemy celowania


3. Sprzęt przemysłowy

• Okna monitorowania procesów w fabrykach półprzewodników
• Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8411
• Komórki próbkowe spektrometru


4Instrumenty naukowe

• Komponenty synchrotronu linii wiązki
• Okna do mikroskopii kryogenicznej
• Obudowy detektorów cząstek stałych


5Specjalne zastosowania handlowe

• Kryształy zegarków klasy premium
• Obudowy kamer podwodnych
• Czujniki środowiskowe

Specyfikacje

Pytania i odpowiedzi



P1: Jak szafir porównuje się z roztopioną krzemionką do zastosowań UV?
A1:Podczas gdy oba dobrze przekazują promieniowanie UV, szafir oferuje 3x większą odporność na zadrapania i 10x wyższą przewodność cieplną, chociaż z nieco niższą transmisją poniżej 200 nm.

P2: Czy można dopasować określone powłoki optyczne stosowane na innych materiałach?
A2:Tak, nasze systemy rozpylania wiązki jonowej mogą replikować większość powłok dielektrycznych z < 1% rozbieżnością wydajności w porównaniu z podłożami szklanymi.

P3: Jaki jest czas realizacji zamówienia na okna w kształcie D?
A3:4-6 tygodni dla standardowych specyfikacji; 8-10 tygodni dla złożonych geometrii wymagających nowego narzędzia.

P4: Czy okna te nadają się do zastosowań próżniowych?
A4:Absolutnie ?? szafir ma nieznaczne wydzielanie gazu (TML <0,01%, CVCM <0,001%) spełniające normy NASA ASTM E595.
