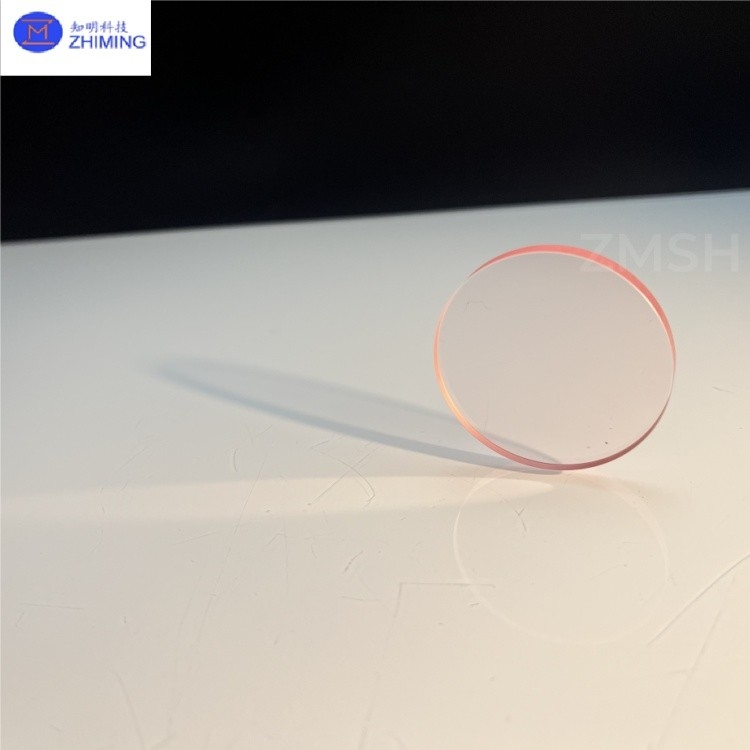

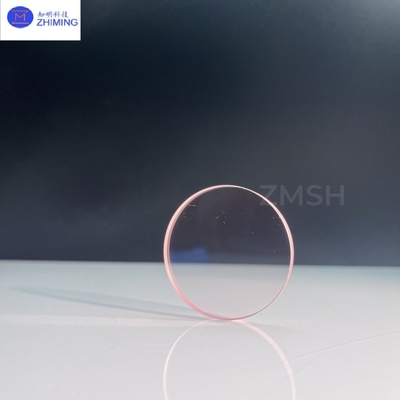

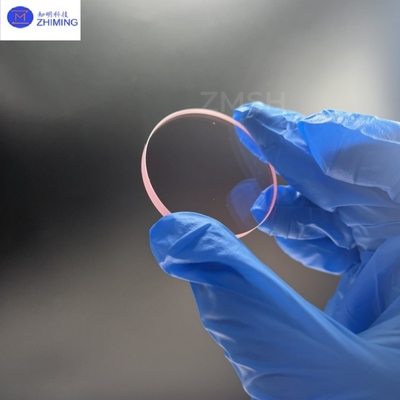

Rubinowe okno optyczne z 85% przepuszczalnością (DSP) do przesyłania lasera
Ruby Optical Window to wysokiej jakości komponent optyczny wykonany z syntetycznego rubinu (Cr3+-doped α-Al2O3 single crystal),specjalnie zaprojektowane do systemów optycznych działających w ekstremalnych warunkachW porównaniu z konwencjonalnym szkłem optycznym, okna rubinowe zapewniają wyższą wytrzymałość mechaniczną i trwałość środowiskową, zachowując jednocześnie doskonałe właściwości przenoszenia światła.co czyni je idealnymi okienami ochronnymi dla silnych systemów laserowychOkna te skutecznie chronią wewnętrzne precyzyjne elementy optyczne przed pyłem, środkami korozyjnymi,i uderzenia mechaniczne, zapewniając długoterminową stabilność pracy.
Kluczowe cechy
1Wysoka przepuszczalność szerokiego spektrum: okna optyczne Ruby osiągają przepuszczalność > 90% w widmie widzialnym (400-700 nm) i utrzymują > 85% w zakresie bliskiej podczerwieni (700-1500 nm),spełniające wymagania większości systemów laserowych i optycznych.
2Wyjątkowe właściwości mechaniczne: o twardości Mohsa 9, ich odporność na zadrapania jest 20 razy większa niż standardowe szkło optyczne, skutecznie wytrzymując erozję piaskową i ścieranie mechaniczne.
3Wyjątkowa odporność na działanie środowiska:Zdolny do ciągłej pracy w temperaturze 1200°C (krótkotrwała tolerancja do 1500°C) przy jednoczesnej doskonałej odporności na korozję kwasowo-zasadową (stabilny w warunkach pH 1-14).
4Wyższa stabilność termiczna: Niski współczynnik rozszerzenia termicznego (6,5×10−6/°C) utrzymuje dokładność powierzchni optycznej (<λ/8 @632,8 nm) w szybkim cyklu termicznym.
Parametry techniczne
| Formuła chemiczna |
Ti3+:Al2O3 |
| Struktura kryształowa |
Włókiennicze |
| Stałe siatki |
a=4.758, c=12.991 |
| Gęstość |
30,98 g/cm3 |
| Punkt topnienia |
2040°C |
| Twardość Mohsa |
9 |
| Rozszerzenie termiczne |
80,4 x 10-6/°C |
| Przewodność cieplna |
52 W/m/K |
| Ciepło specyficzne |
0.42 J/g/K |
| Działanie lasera |
4- poziomowy wibronik |
| Czas trwania fluorescencji |
3.2μs przy 300K |
| Zakres regulacji |
660 nm ~ 1050 nm |
| Zakres wchłaniania |
400 nm ~ 600 nm |
| Szczyt emisji |
795 nm |
| Szczyt absorpcji |
488 nm |
| Indeks załamania |
10,76 przy 800 nm |
| Przecinek poprzeczny szczytu |
30,4 x 10-19 cm2 |
Główne zastosowania
1Systemy laserowe o wysokiej energii: Służące jako okna wyjściowe i soczewki ochronne dla rezonatorów laserowych, rubinowe okna optyczne wytrzymują gęstość mocy > 10 kW/cm2, co czyni je idealnymi dla laserów CO2 i YAG.
2. Monitoring przemysłowy o wysokiej temperaturze: Używane jako okna obserwacyjne w piecach do produkcji stali i szkła, utrzymując wyraźną widoczność w temperaturze 1000-1500 °C.
3Kosmiczne: wykorzystywane jako widoki statków kosmicznych i radomy rakietowe, wytrzymujące ogrzewanie aerodynamiczne i erozję cząstek podczas lotu naddźwiękowego.
4.Wykrywanie środowiska specjalnego: zapewnienie niezawodnych kanałów widzenia dla głębinowych okrętów podwodnych i systemów monitorowania reaktorów jądrowych, o odporności na ciśnienie przekraczającej 1000 atmosfer.
