Wafel azotowy galu
>
|
| Miejsce pochodzenia | Chiny |
| Nazwa handlowa | zmsh |
| Orzecznictwo | ROHS |
| Numer modelu | 6-CALOWY wafel GaAs |

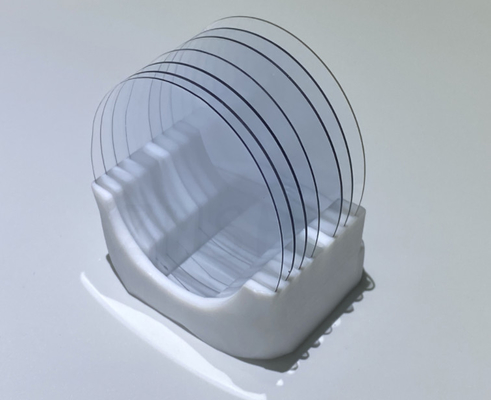

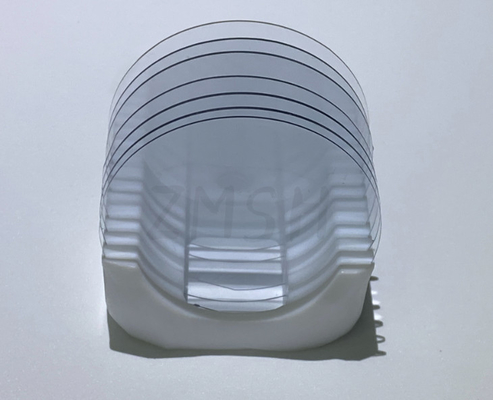

10x15mm 100 Orientacja Podłoże z tlenku galu GaO Orientacja 100 z domieszką Fe
10x15mm podłoże z tlenku galu GaO 100 orientacji
Struktura monoklinowa podłoża z tlenku galu 10x10mm
-------------------------------------------------- -------------------------------------------------- --------------------------
Podłoże GaO odnosi się do podłoża wykonanego z tlenku galu (GaO), który jest materiałem półprzewodnikowym o szerokim paśmie wzbronionym i ma wiele potencjalnych zastosowań w elektronice, optoelektronice i urządzeniach zasilających.Podłoża GaO są zwykle używane jako platforma do hodowli cienkich warstw innych materiałów, takich jak azotek galu (GaN) lub tlenek glinowo-galowy (AlGaN), które są stosowane w wysokowydajnych urządzeniach elektronicznych i optoelektronicznych.
Podłoża GaO mają kilka zalet w porównaniu z innymi materiałami podłożowymi, takimi jak szafir i węglik krzemu.Na przykład GaO ma wyższą przewodność cieplną niż szafir, co pozwala na lepsze odprowadzanie ciepła w zastosowaniach wymagających dużej mocy.Ponadto GaO ma wyższą stałą dielektryczną niż węglik krzemu, co może poprawić wydajność układów scalonych.
Jednak podłoża GaO są nadal stosunkowo nowe i drogie w porównaniu z innymi materiałami podłoża, co ograniczyło ich powszechne zastosowanie w przemyśle.Niemniej jednak oczekuje się, że trwające działania badawczo-rozwojowe poprawią procesy produkcyjne i obniżą koszty podłoży GaO, co może prowadzić do zwiększonej adopcji w różnych zastosowaniach.
Podłoża GaO mają szeroki zakres potencjalnych zastosowań w elektronice, optoelektronice i urządzeniach zasilających.Niektóre przykłady zastosowań, w których zastosowano lub zaproponowano podłoża GaO, obejmują:
1. Elektronika dużej mocy: podłoża GaO mogą być wykorzystywane jako platforma do hodowli warstw GaN i AlGaN, które są wykorzystywane w urządzeniach elektronicznych dużej mocy, takich jak wzmacniacze mocy i przełączniki częstotliwości radiowych.
2. Diody elektroluminescencyjne UV (LED): podłoża GaO można wykorzystać do wyhodowania wysokiej jakości folii AlGaN, które można wykorzystać do produkcji diod UV LED do zastosowań takich jak oczyszczanie wody i sterylizacja.
3. Ogniwa słoneczne: Podłoża GaO mogą być używane do wzrostu cienkich warstw selenku miedzi, indu, galu (CIGS) i innych materiałów stosowanych w ogniwach słonecznych.Wysoka przewodność cieplna GaO może pomóc poprawić wydajność ogniw słonecznych poprzez skuteczniejsze rozpraszanie ciepła.
4. Energoelektronika: podłoża GaO mogą być wykorzystywane jako platforma do hodowli warstw tlenku galu, które są wykorzystywane w urządzeniach energoelektronicznych, takich jak przełączniki zasilania i falowniki.
5. Optoelektronika: Podłoża GaO mogą być wykorzystywane do hodowli wysokiej jakości filmów z różnych materiałów stosowanych w urządzeniach optoelektronicznych, takich jak diody LED, lasery i fotodetektory.
To tylko kilka przykładów potencjalnych zastosowań podłoży GaO.W miarę kontynuowania badań i rozwoju w tej dziedzinie prawdopodobne jest, że pojawią się nowe i innowacyjne zastosowania.
| Orientacja | 100 | 100 | 100 |
| Doping | UID | Mg | Fe |
| parametr elektryczny |
1×1017~3×1018cm-3
|
≥1010Ω·cm
|
≥1010Ω·cm
|
|
sek. łuku
|
≤150 | ≤150 | ≤150 |
| gęstość dyslokacji | ＜1×105 cm-2 | ＜1×105 cm-2 | ＜1×105 cm-2 |
O NASZYM ZMKJ
P: Jakie jest MOQ?
(1) W przypadku zapasów MOQ wynosi 5 sztuk.
(2) W przypadku produktów niestandardowych MOQ wynosi 10 sztuk-30 sztuk.
P: Czy masz raport z kontroli materiału?
Możemy dostarczyć szczegółowy raport dla naszych produktów.
