GaN-ON-GaN Micro LED EPI Wafle Wolnostojące podłoża GaN 2 cale

Miejsce pochodzenia CHINY
Nazwa handlowa zmsh
Orzecznictwo ROHS
Numer modelu GaN-ON-GaN dla led
Minimalne zamówienie 1 szt.
Cena by case
Szczegóły pakowania pojedyncza kasetka waflowa w pomieszczeniu do sprzątania klasy 100
Czas dostawy 2-4 tygodnie
Zasady płatności L/C, , T/T
Możliwość Supply 10 sztuk/miesiąc
Szczegóły Produktu
Materiał GaN monokrystaliczny wafel epi; Przemysł Wafel półprzewodnikowy, LED
Podanie urządzenie półprzewodnikowe, wafel LD, wafel LED, detektor eksploratora (laser) Rodzaj wolnostojący GaN . typu N
dostosowane ok Rozmiar Wspólnie 2 cale x 0,35 mmt;
Grubość 400±50um Warstwa 1-25 UM
Gęstość dyslokacji <1E7cm-2
High Light

Wafle Micro LED EPI

,

2-calowe podłoże z azotku galu

,

wafel galowy EPI

Zostaw wiadomość
opis produktu



B2inch GaN-ON-GaN Blue Green Micro-LED epi wafle na wolnostojących podłożach GaN

2-calowe wafle GaN-ON-GaN PIN na wolnostojących podłożach GaN



Informacje o funkcji GaN-on-GaN Wprowadzenie

Pionowe urządzenia zasilające GaN mają potencjał, aby zrewolucjonizować przemysł urządzeń zasilających, zwłaszcza w zastosowaniach o wysokich wymaganiach napięciowych, takich jak pionowe urządzenia GaN powyżej 600 V. W zależności od właściwości fizycznych materiału, urządzenia GaN mają niższą rezystancję w danym momencie napięcie przebicia niż tradycyjne urządzenia zasilające na bazie krzemu i nowe urządzenia zasilające z czystego węglika krzemu.Poziome urządzenia zasilające GaN, tj. tranzystory wysokiej mobilności GaN-on-Silicon (HEMT), konkurują z urządzeniami krzemowymi na rynku niskiego napięcia, a GaN jest lepszy, co również dowodzi wyższości materiałów GaN.
Oczekuje się, że pionowe urządzenia zasilające GaN będą konkurować z urządzeniami zasilającymi z czystego węglika krzemu na rynku wysokiego napięcia.W ciągu pierwszych dwóch lat urządzenia SiC zdobyły pewien udział w rynku aplikacji wysokonapięciowych, a niektóre firmy rozszerzyły produkcję 6-calowego i 8-calowego SiC.W przeciwieństwie do tego, pionowe urządzenia GaN nie są jeszcze dostępne na rynku, a bardzo niewielu dostawców może uprawiać wafle GaN o średnicy 4 cali.Zwiększenie dostaw wysokiej jakości płytek GaN ma kluczowe znaczenie dla rozwoju pionowych urządzeń GaN.
Urządzenia zasilające wysokiego napięcia wykonane z azotku galu mają trzy potencjalne zalety:
1. Przy danym napięciu przebicia teoretyczna rezystancja jest o rząd wielkości mniejsza.Dlatego mniej mocy jest tracone podczas polaryzacji w przód, a efektywność energetyczna jest wyższa.

Po drugie, przy danym napięciu przebicia i rezystancji załączania, rozmiar wytwarzanego urządzenia jest mniejszy.Im mniejszy rozmiar urządzenia, tym więcej urządzeń można wykonać z jednego wafla, co zmniejsza koszt.Ponadto większość zastosowań wymaga mniejszych chipów.
3. Azotek galu ma przewagę pod względem maksymalnej częstotliwości pracy urządzenia, a częstotliwość zależy od właściwości materiału i konstrukcji urządzenia.Zwykle najwyższa częstotliwość węglika krzemu wynosi około 1 MHz lub mniej, podczas gdy urządzenia zasilające wykonane z azotku galu mogą pracować na wyższych częstotliwościach, takich jak dziesiątki MHz.Praca przy wyższych częstotliwościach jest korzystna dla zmniejszenia rozmiaru elementów pasywnych, zmniejszając w ten sposób rozmiar, wagę i koszt systemu konwersji mocy.
Pionowe urządzenia GaN są nadal w fazie badań i rozwoju, a branża nie osiągnęła jeszcze konsensusu w sprawie struktury optymalnego pionowego urządzenia GaN.Trzy główne struktury urządzeń obejmują Pionowy Tranzystor Elektronowy z Aperturą Prądową (CAVET), Tranzystor FET (Trench FET) i Tranzystor FET (Fin FET).Wszystkie struktury urządzenia zawierają warstwę o niskiej zawartości domieszkowanej azotem jako warstwę dryfu.Warstwa ta jest bardzo ważna, ponieważ grubość warstwy dryfu determinuje napięcie przebicia urządzenia.Ponadto koncentracja elektronów odgrywa rolę w osiągnięciu teoretycznie najniższej rezystancji.ważna rola.



Specyfikacje substratów GaN-on-GaN dla każdego gatunku



Podłoża

wolnostojąca typu N (domieszkowana Si) GaN
Przedmiot 2-calowe wafle epi GaN-ON-GaN w kolorze niebieskim i zielonym z mikro-LED
Wymiary rozmiar Ф 50,0 mm ± 0,3 mm
Grubość podłoża 400 ± 30 µm
Orientacja podłoża Oś C (0001) w kierunku osi M 0,55 ± 0,15°
Polski SSP lub DSP



UKŁON

<50um po epi-wzroście
Struktura epilyaera 0,2 μm pGaN/0,5 μm MQW/2,5 μm nGaN/FS-GaN
Grubość Epi/STD 3.0±0.5um/<2%
Chropowatość <0,3nm
Gęstość przesunięć <1X107cm-2
Standardowa długość fali 465±10um/<1.5nm dla niebieskiej diody LED;525±10um/<2nm dla zielonej diody LED
Długość fali FWHM <20nm dla niebieskiej diody LED, <35nm dla zielonej diody LED;
Wydajność chipa (w oparciu o technologię chipową, w celach informacyjnych, rozmiar <100um) Parametr dla niebieskiej diody LED: Peak EQE:>35%, Vfin@1uA:2.3~2.5V;Vr@-10uA:>40V, Ir@-15V,<0,08uA, ESDHM@2KV:>95%;
Parametr dla zielonej diody LED: Peak EQE:> 25%, Vfin@1uA:2.2~2.4V;Vr@-10uA:>25V, Ir@-15V,<0,1uA, ESDHM@2KV:>95%;
Cząstki (>20um) <5 sztuk
Powierzchnia użytkowa

poziom P>90%;Poziom R> 80%: Poziom D> 70% (wykluczenie defektów krawędzi i makro)

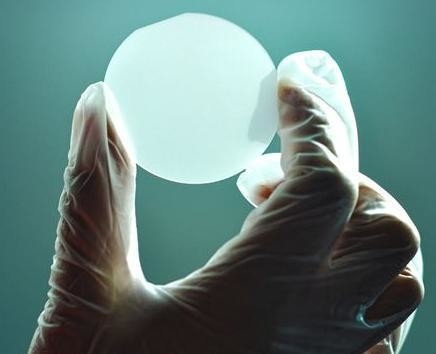

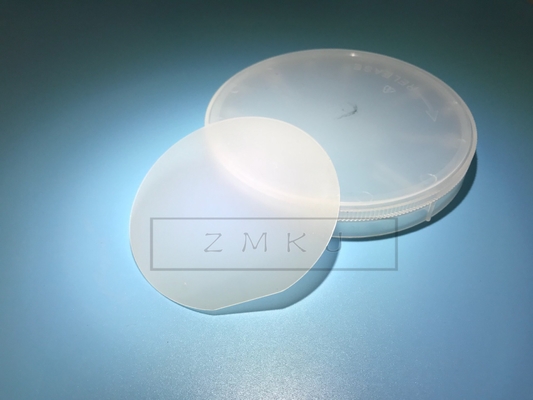

GaN-ON-GaN Micro LED EPI Wafle Wolnostojące podłoża GaN 2 cale 0GaN-ON-GaN Micro LED EPI Wafle Wolnostojące podłoża GaN 2 cale 1

  • Aplikacje
  • - Różne diody LED: biała dioda LED, fioletowa dioda LED, ultrafioletowa dioda LED, niebieska dioda LED
  • - Wykrywanie środowiskowe
  • Podłoża do wzrostu epitaksjalnego przez MOCVD itp.
  • - Diody laserowe: fioletowe LD, zielone LD do ultra małych projektorów.
  • - Urządzenia energoelektroniczne
  • - Urządzenia elektroniczne wysokiej częstotliwości
  • Laserowy wyświetlacz projekcyjny, urządzenie zasilające itp.
  • Przechowywanie daty
  • Energooszczędne oświetlenie
  • Wysokowydajne urządzenia elektroniczne
  • Nowa technologia wodorowa solwentu energetycznego
  • Pasmo terahercowe źródła światła

Nasze Usługi

1. Bezpośrednia produkcja i sprzedaż w fabryce.

2. Szybkie, dokładne cytaty.

3. Odpowiedz w ciągu 24 godzin roboczych.

4. ODM: Dostępny jest niestandardowy projekt.

5. Szybkość i cenna dostawa.



FAQ

P: Czy jest jakiś produkt lub standardowy produkt?

Odp .: Tak, commen rozmiar jak w standardowym rozmiarze 2 cale 0,3 mm zawsze w magazynie.



P: A co z polityką dotyczącą próbek?

Odp.: przepraszam, ale zasugeruj, że możesz najpierw kupić jakiś rozmiar 10x10mm do testu.



P: Jeśli złożę zamówienie teraz, jak długo potrwa, zanim otrzymam dostawę?

Odp.: standardowy rozmiar w magazynie w ciągu 1 tygodnia można wyrazić po dokonaniu płatności.

a nasz termin płatności to 50% depozytu i pozostawiony przed dostawą.

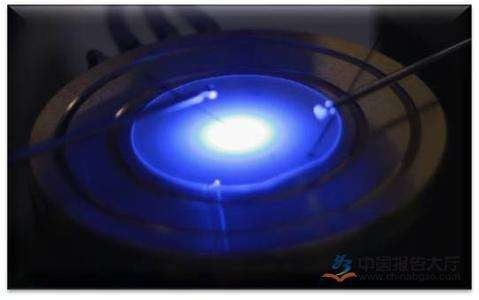

GaN-ON-GaN Micro LED EPI Wafle Wolnostojące podłoża GaN 2 cale 2
