Opis produktu

Informacje o produkcie


      SOI (Silicon-on-Insulator) jest płytką o strukturze ′′sandwich′′ składającą się z trzech warstw: górna warstwa krzemu, znana również jako Top Si / Device Layer, jest używana do wytwarzania tranzystorów;Środkowa warstwa to zakopany tlenek (BOX), który zapewnia izolację elektryczną, a dolna warstwa to podłoże wspierające z krzemu (Handle/Substrate Wafer).

W porównaniu z konwencjonalnymi płytkami Bulk Si, płytki SOI charakteryzują się pełną izolacją dielektryczną, umożliwiającą niższą pojemność pasożytną i prąd przecieku, silniejszą odporność na zamknięcie,zwiększona odporność na promieniowanieW rezultacie SOI jest kluczowym materiałem podłoża dla urządzeń RF front-end, urządzeń zasilania, procesów logicznych FD-SOI, fotoniki, MEMS,i innych zaawansowanych zastosowań półprzewodnikowych.


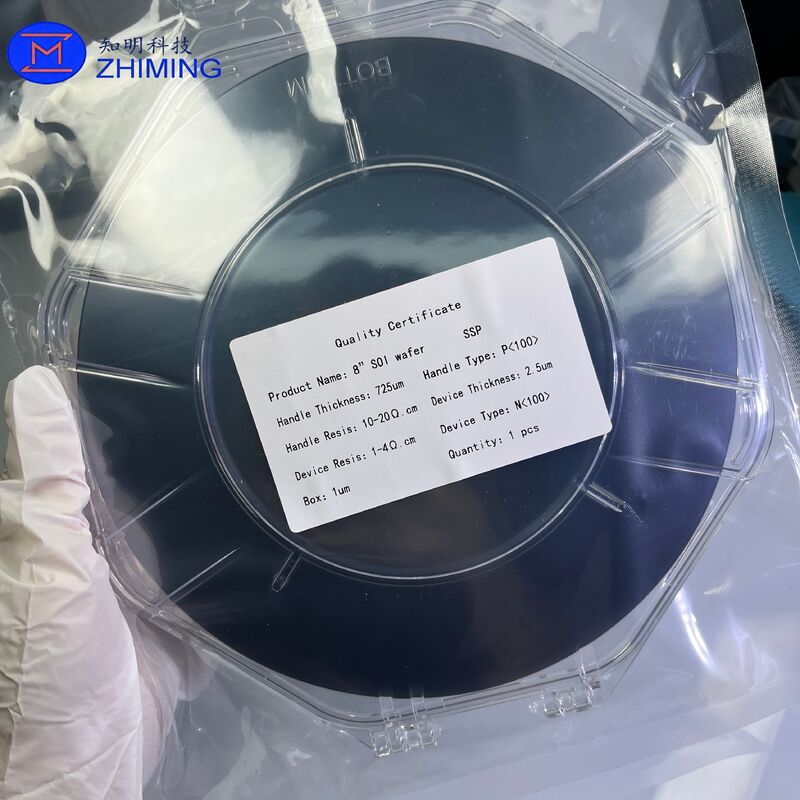

SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RFSOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF


















Cele procesu

      Podstawowy celProdukcja płytek SOIjest uzyskanie pojedynczej kryształowej cienkiej folii krzemu na warstwie izolacyjnej, o precyzyjnie kontrolowanej grubości, jakości kryształowej porównywalnej z krzemu masowego,i ultragładką powierzchnię zbliżającą się do płaskości na poziomie atomowym.

W szczególności proces ten ma na celu:

①Precyzyjnie kontrolować grubość warstwy urządzenia i warstwy BOXW przypadku FD-SOI, górna warstwa krzemu wymaga zazwyczaj jednolitej grubości rzędu±0,5 nm.

②Utrzymanie wysokiej jakości pojedynczych kryształów w górnej warstwie krzemu, o niskiej gęstości zwichnięć, długim okresie trwania nośnika mniejszości i bez pozostałych uszkodzeń siatki, takich jak HDD.

③Osiągnięcie wysokiej wytrzymałości rozpadu, niskiego prądu wycieku i niskiej gęstości stanu interfejsu w warstwie BOX, o intensywności pola elektrycznego rzędu> 10 MV/cm.

④Zapewnienie bezproblemowego interfejsu łączenia, bez ryzyka lokalnej delaminacji, zapewniając jednocześnie wiarygodność długoterminową spełniającą wymagania urządzenia.

⑤Upewnij się, że cząstki powierzchniowe, zanieczyszczenia metalowe i szorstkość powierzchnispełniać wymagania w zakresie czystości i jakościAplikacje półprzewodnikowe klasy IC.

                                                             SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF


Porównanie głównych szlaków produkcji SOI



Droga technologiczna Zasada Kluczowe cechy
Smart CutTM ((Ion-Cut)) Po połączeniu płytki, grzanie cieplne powoduje, że podłożona warstwa się rozdziela,tworząc żądaną grubość górnej warstwy krzemu. Główne technologie przemysłowe, licencjonowany na podstawie patentów Soitec; zapewnia precyzyjną kontrolę grubości, możliwość ponownego wykorzystania/recyklingu płytek i wysoką wydajność produkcji.
BESOI ((Związane i wytłoczone SOI) Wysokie dawki jonów tlenu są wszczepiane do płytki krzemowej, po czym następuje odżeglanie o bardzo wysokiej temperaturze w celu utworzenia zakopanej warstwy tlenku (BOX) wewnątrz krzemu. Stosunkowo prosty proces, nadający się do urządzeń zasilania i innych zastosowań wymagających grubej warstwy krzemowej> 1 μm, ale osiągnięcie jednolitości wysokiej grubości staje się trudniejsze dla ultracienkiej warstwy górnej krzemu.
SIMOX
(oddzielenie za pomocą zaimplantowanego tlenu)
Wysokie dawki jonów tlenu są wszczepiane do płytki krzemowej, po czym następuje odżeglanie o bardzo wysokiej temperaturze w celu utworzenia zakopanej warstwy tlenku (BOX) wewnątrz krzemu. Zapewnia dobrą jednolitość BOX, ale wymaga bardzo wysokiej dawki implantacji (około 1018 cm−2), co powoduje wyższe koszty produkcji,podczas gdy osiągalna grubość pudełka podlega ograniczeniom.
ELTRAN
(przeniesienie warstwy nawierzchniowej)
Na porowatym krzemu rośnie warstwa epitaksyalna krzemu, a następnie jest przenoszona przez procesy takie jak utlenianie w fazie pary i oddzielenie warstw. Zapewnia skuteczny samodzielnie zatrzymujący się mechanizm separacji warstw, ale w dużej mierze wycofał się z głównego nurtu rynku SOI.





Szczegółowy przepływ procesu Smart CutTM

Przegląd procesu:
Incoming Silicon Wafer Inspection → RCA Cleaning → Thermal Oxidation (BOX) → Hydrogen Ion Implantation → Cleaning / Surface Activation → Wafer Bonding → Splitting Annealing → Dehydrogenation Annealing → Rough Grinding / Thinning → CMP Finishing → Sacrificial Oxidation + Chemical Polishing → Inspection & Classification → Final Cleaning & Packaging



Krok 1 Inspekcja przychodzących płytek i czyszczenie RCA

Celem procesu jest usunięcie cząstek, zanieczyszczeń organicznych, jonów metalowych i naturalnej warstwy tlenku z powierzchni płytek krzemowych.uzyskiwanie czystej i hydrofilowej powierzchni (wykończonej hydroksylem) do późniejszego utleniania i wiązania płytek.

Główny proces:
SC-1 (NH4OH/H2O2/DI do usuwania cząstek i organicznych substancji)
→ DHF (rozcieńczony HF do usuwania naturalnych tlenków)
→ SC-2 (HCl/H2O2/DI do usuwania zanieczyszczeń metalicznych)
→ Spłukiwanie przepływowe + suszenie powolnym spłukiwaniem (SRD)

Produkcja
Wyposażenie:

Całkowicie zautomatyzowane 8-calowe i 12-calowe systemy mokrego czyszczenia partii (Wet Bench), czyszczące pojedyncze płytki, takie jak systemy SDI i TEL, systemy czyszczenia wspomagane przez mega dźwięki i suszarki SRD.

Materiały i procesy chemiczne:
Elektryczne NH4OH, H2O2, HCl i HF; ultraczysta woda dejonizowana (DIW, rezystywność 18,2 MΩ·cm); i wysokiej czystości N2.


                                             SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF

Krok 2... Tlenkowe utlenianie dla wzrostu pudełka

Cel procesu:

W celu wytworzenia wysokiej jakości warstwy tlenku cieplnego na powierzchni płytki nasion/donora, która służy jako zakopana warstwa tlenu (BOX) ostatecznej płytki SOI.25 nm do 3 μmNa przykład niektóre urządzenia RF zwykle wykorzystują podłoże o niskiej odporności w połączeniu z stosunkowo grubą warstwą BOX.

Gęstość tlenku, właściwości stanu interfejsu i jednolitość grubości bezpośrednio wpływają na izolację elektryczną i działanie rozkładu warstwy BOX.

Główny proces:
Można zastosować sekwencję utleniania cieplnego suchy-mokry-suchy, zazwyczaj w1000 ‰ 1150°CW przypadku produktów o wyższych specyfikacjach można zastosować rozszerzoną suchą utlenianie w celu uzyskania gęstszej warstwy tlenku i poprawy jakości interfejsu.

Sprzęt produkcyjny:
Piece oksydacyjne pionowe, piece dyfuzyjne poziome i systemy szybkiego oksydacji termicznej RTP (RTO).

Materiały i gazy procesowe:
O2 o wysokiej czystości (≥ 99,999%), H2 do wytwarzania tlenowania mokrego z komorą spalania, N2/Ar o wysokiej czystości do atmosfer obojętnych, kwarcowych rur piecowych i waferów SiC.

                                                  SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF



Krok 3 Implantacja jonów wodorowych

Cel procesu:
     Jony wodorowe, takie jak H+, lub łączone jony H2+/He+, są wszczepiane przez warstwę tlenku do krzemu na kontrolowanej głębokości, tworząc mikrokalność lub osłabioną warstwę.Głębokość ta odpowiada ostatecznej grubości warstwy urządzenia SOI.
Typowe energie implantacji wahają się od10 ‰ 200 keV, w dawkach implantacyjnych około2 × 1016 ‰ 8 × 1016 jonów/cm2Energia i dawka implantacji wpływają na grubość przeniesionej warstwy i jakość końcowej powierzchni.


Kluczowe elementy sterowania:

  • Jednorodność implantacji wewnątrz płytki: < 1%
  • Chłodzenie płytek w celu zapobiegania niepożądanym efektom termicznym podczas implantacji
  • Stabilność wiązki jonowej
  • Skanowanie wiązki elektrostatycznej lub obrót płytki przy wyższych energiach w celu poprawy jednolitości implantacji

Sprzęt produkcyjny:
Wysokoenergetyczne/wysoko prądowe implantery jonowe.

Materiały i komponenty:
Gaz H2 o wysokiej czystości do dysocjacji i jonizacji, komponenty osłon SiC/grafit oraz zespoły kubków Faraday'a.



                                                 SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF

Krok 4 Czyszczenie powierzchni i aktywacja plazmy
Cel procesu:

Po zaimplantowaniu jonów powierzchnia płytki jest czyszczona w celu usunięcia zanieczyszczeń.zwiększenie gęstości hydroxilu powierzchniowego i poprawa zdolności wiązania, umożliwiając wystarczającą początkową wytrzymałość wiązania w temperaturze pokojowej.

Sprzęt produkcyjny:
Systemy aktywacji plazmy i wiązania płytek zintegrowane z komorą plazmy RF i komorą wiązania, wraz z systemami czyszczenia pojedynczej płytki.

Materiały i gazy procesowe:
Gazy procesowe o wysokiej czystości N2, O2 i Ar, DIW i specjalne środki czyszczące.

Krok 5 łączenie płytek
Cel procesu:
Aktywowana płytka z nasieniem/donorem, z powierzchnią tlenku/implantu skierowaną w dół, jest ustawiona i wprowadzana w kontakt z płytką z uchwytem w kontrolowanej atmosferze.Siły van der Waals i wiązanie wodorowe umożliwiają bezpośrednie wiązanie w temperaturze pokojowej (Direct Bonding / SDB)Należy unikać makroskopowych pustek na interfejsie łączenia.

Kluczowe elementy sterowania:

  • Dokładność wyrównania wiązania
  • Poziom próżni komory
  • Zapobieganie uwięzieniu gazu na krawędzi płytki
  • Przekazywanie frontów fal od środka do krawędzi
  • Początkowa wytrzymałość obligacji

Sprzęt produkcyjny:
Całkowicie zautomatyzowane systemy wiązania płytek typu klaster.

Materiały i gazy procesowe:
Wysokiej czystości N2 i DIW.

- Nie.
                   SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RFSOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF


Krok 6 Split Anneal & Dehydrogenacja Anneal


Cel procesu:

1 Rozdzielenie ząbkowe:zwykle wykonywane w400°C do 600°CZwiększające się ciśnienie wodoru wewnątrz wszczepionych mikro-główek napędza rozprzestrzenianie się pęknięć, powodując, że płytka nasion/darczyńcy rozdziela się wzdłuż zdefiniowanej, osłabionej warstwy.W rezultacie powierzchnia podzielona zazwyczaj wykazuje grubość w skali nanometrowej.

2 Odwodnianie: Zazwyczaj wykonywane w900 ≈ 1100°Cw celu usunięcia pozostałego wodoru z górnej warstwy krzemu, jednocześnie zwiększając siłę wiązania Si ∆O ∆Si i zwiększając ogólną wytrzymałość wiązania.



Sprzęt produkcyjny:

Piece grzewcze klaster, piece grzewcze pionowe i systemy RTP.



Materiały i gazy procesowe:

Wysokiej czystości N2/Ar, przy czym niektóre procesy wykorzystują atmosfery zawierające ślady tlenu; łodzie kwarcowe i rurki piecowe.



Uwaga:

Podzielone płytki dawcze mogą być ponownie wykorzystane po kolejnym polerowaniu, co jest jedną z ważnych korzyści kosztowych procesu Smart Cut TM w porównaniu z konwencjonalnym BESOI.

                                                       SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF


Krok 7 Rough Thinning (BESOI Route) / Grinding
Cel procesu:

W przypadku Smart CutTM powierzchnia podzielona górnej warstwy krzemu zazwyczaj zachowuje zmienności powierzchniowe w skali nanometrowej,więc lekki krok szlifowania przy użyciu koła szlifowania diamentowego jest najpierw wykonywany w celu usunięcia większych nieregularności powierzchni.

W przypadku szlaku BESOI, połączona górna warstwa krzemu jest zazwyczaj mielona od około725 μmdo docelowej grubości, która może wahać się od kilku mikrometrów do kilkudziesięciu mikrometrów, a następnie na mokro z użyciem odpowiedniej warstwy etch-stop w celu precyzyjnego kontrolowania grubości.


Sprzęt produkcyjny:

Maszyny do szlifowania płytek krzemowych; do procesu BESOI mogą być również stosowane systemy rozrzedzania chemicznego na mokro.

Materiały i materiały zużywane w procesie:

Koła szlifujące diamenty, susza szlifująca i etzanty do obróbki etch-stop na trasie BESOI.


Krok 8 CMP Chemiczne Polerowanie Mechaniczne

Cel procesu:

CMP jest stosowany do dalszego zmniejszania górnej warstwy krzemu do docelowej grubości przy jednoczesnym zmniejszeniu chropowości powierzchni doRMS < 0,15 nm, na podstawie skanowania AFM 1 × 1 μm, w celu spełnienia globalnych i lokalnych wymagań planarności.

Ten krok jest jednym z kluczowych procesów osiągania doskonałychjednolitość grubości warstwy urządzenia.

Kluczowe sterowanie:

  1. Wskaźnik polerowania i selektywność

  2. Wykrywanie punktów końcowych w czasie rzeczywistym, takie jak monitorowanie wirówki lub monitorowanie grubości optycznej

  3. Zarządzanie stanem płytki polerowania

  4. Czyszczenie po CMP w celu zapobiegania pozostałościom cząstek i metali

                                                              SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF


Krok 8 CMP Chemiczne Polerowanie Mechaniczne

Cel procesu:

CMP jest stosowany do dalszego zmniejszania górnej warstwy krzemu do docelowej grubości przy jednoczesnym zmniejszeniu chropowości powierzchni doRMS < 0,15 nm, na podstawie skanowania AFM 1 × 1 μm, w celu spełnienia globalnych i lokalnych wymagań planarności.

Ten krok jest jednym z kluczowych procesów osiągania doskonałychjednolitość grubości warstwy urządzenia.

Kluczowe sterowanie:

  • Wskaźnik polerowania i selektywność

  • Wykrywanie punktów końcowych w czasie rzeczywistym, takie jak monitorowanie wirówki lub monitorowanie grubości optycznej

  • Zarządzanie stanem płytki polerowania

  • Czyszczenie po CMP w celu zapobiegania pozostałościom cząstek i metali


Sprzęt produkcyjny:

Systemy polerowania CMP + szczotki po CMP.

Materiały i materiały eksploatacyjne:

Śmieci na bazie krzemianu alkalicznego do polerowania krzemu, zawierające ścieracze z krzemianu koloidalnego i modyfikatory pH na bazie KOH/amin; poliuretanowe podkładki do polerowania, DIW i kondycjonery podkładek (przygotowarki dyskowe).

- Nie.

Krok 9 Oksydacja ofiarna i ostateczne polerowanie chemiczne
Cel procesu:

Na wykończonym przez CMP krzemu górnym wytwarzana jest cienka warstwa tlenku cieplnego, która zużywa około10 ‰ 20 nmW wyniku tego uszkodzenie podpowierzchniowe (SSD) i pozostałe mikrowady wprowadzone podczas CMP są przenoszone do warstwy tlenkowej, która następnie jest usuwana za pomocą HF.

W przypadku wybranych produktów można zastosować dodatkowy lekki lakier dotykowy / lakier końcowy w celu dalszej poprawy jakości powierzchni.

Ten krok pomaga zmniejszyć gęstość defektów powierzchni i jeszcze bardziej poprawić stan końcowej powierzchni płytki.

Sprzęt produkcyjny:
Piece oksydacyjne / systemy RTO, systemy etsu i czyszczenia serii HF oraz systemy CMP do ostatecznego polerowania pojedynczej płytki (opcjonalnie).

Materiały i chemikalia:
Wysokiej czystości O2, BOE/HF, DIW i N2.





Krok 10 Inspekcja, wygrzewanie i ostateczne pakowanie



Cel procesu:

Kompleksowe kontrole wymiarowe, elektryczne, jakości powierzchni i wizualne są przeprowadzane zgodnie ze specyfikacjami produktu, a następnie klasyfikacją produktu, taką jak/ Włącz / Sprawdź / Kontrolujna podstawie wyników inspekcji.

Po ostatecznym oczyszczeniu płytki są zapieczętowane i pakowane w kontrolowanym środowisku.W celu zminimalizowania ryzyka zanieczyszczenia cząstek i środowiska naturalnego podczas transportu i przechowywania można stosować opakowania pod próżnią lub wypełnione azotem..



Sprzęt produkcyjny:

Różne systemy kontroli i metrologii płytek, w tym czyste linie pakowania, w tym czyste stanowiska robocze i zautomatyzowane urządzenia do załadunku płytek.



Materiały opakowania:

Nośniki płytek, takie jak systemy FOSB, G1000 i Empak typu otwartego, czyste worki opakowaniowe, N2 o wysokiej czystości i materiały etykietowe.




Metrologiczne przedmioty i wyposażenie


Pozycja pomiaru Typowa metoda / wyposażenie Typowa specyfikacja
Warstwa urządzenia / grubość pudełka i jednolitość Mierniki grubości folii oparte na reflektometrii, elipsometry (np. Onto, J.A. Woollam / JSV itp.) Cienkie warstwy: ±0,5 nm; grube warstwy: ±1%±5%
Bruki powierzchni Mikroskopia sił atomowych (AFM), skan 1×1 / 10×10 μm RMS < 0,15 nm (1 μm2)
Cząstki (LPD) Skanery cząstek powierzchniowych laserowych (np. serii KLA SP) Cząstki ≥ 0,09 μm: w zakresie kilkudziesięciu na płytkę
Wady HF / Wady Secco Etywanie HF + mikroskopowa / zautomatyzowana kontrola wad, wspomagana mikroskopią laserową Wady HF < 0,05·0,1/cm2
Pustki wiązania / wady interfejsu Mikroskopia akustyczna skanująca (SAM/C-SAM), inspekcja podczerwona (IR) Brak wykrywalnych próżni; granica wykrywalności zazwyczaj w skali mm w zależności od specyfikacji produktu
Zanieczyszczenie metali Fluorescencja rentgenowska o całkowitym odbiciu (TXRF), VPD-ICP-MS, fotowoltaż powierzchniowy (SPV) < Każdy element: <1×10105×1010 at/cm2
Wady kryształowe (rozkład / HDD / FPD) Wright/Jenkins etycja + mikroskop optyczny, XRD krzywa kołysania EPD < 100 /cm2, w zależności od klasy produktu
(TTV/Bow/Warp/Flatness)
Geometria (TTV / łuk / warp / płaskość)
Metrologia geometrii płytek oparta na laserach lub pojemnościach Wskaźnik TTV < 1 ‰ 2 μm
Żywotność nośnika mniejszości (warstwa ręcznika / urządzenia) Upadek fotoprzewodnictwa mikrofalowego (μ-PCD) W zależności od specyfikacji podłoża; zazwyczaj > 100 μs dla podłoża o wysokiej odporności
Pojemność awaryjna / wyciek Badanie struktury C-V / I-V (odbiór próbek niszczycielskich) Powierzchnia elektryczna rozpadu BOX > 5 ‰ 10 MV/cm





                                                          SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF


Główne surowce i materiały zużywane w procesie



Kategoria Szczegóły Wymagania dotyczące czystości i klasy
Materiały podstawowe Płytki krzemowe polerowane (płytki z nasion/donora i płytki z rąk, włączając wysokiej odporności, niskiej odporności i mocno dopingowanych gatunków) Wskaźnik Semi Prime
Gazy procesowe O2, N2, Ar, H2, He (do implantacji jonów) ≥5N6N klasy elektronicznej
Chemikalia mokre NH4OH, H2O2, HCl, HF/BOE, KOH/TMAH (do rozcieńczania BESOI) Klasa SEMI G1G5, w zależności od etapu procesu
Materiały do zużycia CMP Śmieci do polerowania krzemu (kolloidalne ścieracze SiO2), podkładki do polerowania i kondycjonery podkładek Kwalifikacja IC, niskie zanieczyszczenie metalowe
Materiały zużywcze do szlifowania O masie nieprzekraczającej 10 kg Rozmiar żwiru wybrany zgodnie z procesem
Woda ultraczysta / Inne DIW (18,2 MΩ·cm), oczyszczanie N2, czyste materiały opakowaniowe, elementy pieca kwarcowego / SiC Oczyszczanie klasy UPW / klasy 1



Wymogi dotyczące środowiska produkcyjnego


①
Czystość
:CMP, czyszczenie, inspekcja i pakowanie powinny być wykonywane wKlasa ISO 3?? 4 (klasa 1?? 10)Obszary do utleniania, wygrzewania i implantacji jonów powinny być utrzymywane naKlasa ISO 5?? 6 lub lepsza.

②
Temperatura i wilgotność
Temperatura otoczenia:22±1°C; zaleca się pomieszczenia metrologiczne w20±0,5°Cw celu poprawy dokładności pomiaru grubości folii.40% 50%; zaleca się, aby obszar wstępnego wiązania45%±5%utrzymanie stabilnych warunków hydroxilowych na powierzchni.

③
Kontrola drgań
:W obszarach CMP, pomiaru grubości folii optycznej i AFM należy stosować izolowane fundamenty lub środki izolacji wibracyjnej i przestrzegaćKryteria wibracji ISO VCokreślone przez producentów urządzeń, minimalizujące hałas pomiarowy i wzory powierzchni związane z polerowaniem.

④
UPW i chemikalia
:Woda ultraczysta (UPW) powinna mieć rezystywność18.2 MΩ·cm w temperaturze 25°Ci TOC< 5 ppbChemikalia elektroniczne powinny być kontrolowane zgodnie z obowiązującymi normami SEMI i mogą być dostarczane za pośrednictwem scentralizowanego systemu zarządzania i dostaw chemikaliów (CMS).

5 ESD i zanieczyszczenia krzyżowe
ESD i kontrola zanieczyszczeń krzyżowych
:Płytki o wysokiej rezystywności są bardziej podatne na działanie elektrostatyczne i przyciąganie cząstek stałych; dlatego wymagane są jonizatory, uziemienie i inne środki kontroli ESD.urządzenia i materiały eksploatacyjne powinny być oddzielone między różnymi specyfikacjami dopingowymi w celu zapobiegania zanieczyszczeniu krzyżowemu i przesunięciu oporowości.

                                               SOI Wafer: 100 ∼ 200 mm CMOS Integrated Circuits Silicon Photonics Redukowana pojemność pasożytnicza Poprawiona wydajność RF



Wniosek


      Płytki SOI to klasyczny przykładMateriał jako urządzeniew przypadku gdy cienka folia krzemowa z kontrolą grubości na poziomie nanometrów bezpośrednio wpływa na limity wydajności urządzeń półprzewodnikowych w dalszej części procesu.

OdCzyszczenie RCA, który ustanawia ściśle kontrolowaną i wolną od zanieczyszczeń powierzchnię startową,implantacja jonów wodoru, który precyzyjnie określa warstwę rozdzielającą, a wreszcieCMP (chemiczne polerowanie mechaniczne)a takżeoksydacja ofiarna, które tworzą ultragładką, nisko wadliwą powierzchnię, każdy etap stanowi precyzyjną integrację materiałów, sprzętu i technologii metrologii.

Jako aplikacje takie jak:FD-SOI, urządzenia RF front-end, fotonika krzemu i urządzenia zasilania wysokiego napięciaW związku z dalszym rozwojem, produkcja płytek SOI staje w obliczu coraz surowszych wymogów dotyczącychkontrola grubości warstwy urządzenia, wydajność BOX, jakość powierzchni i zarządzanie wadami, napędzając technologię SOI w kierunku coraz większej precyzji, niższych poziomów wad i zwiększonej niezawodności.
