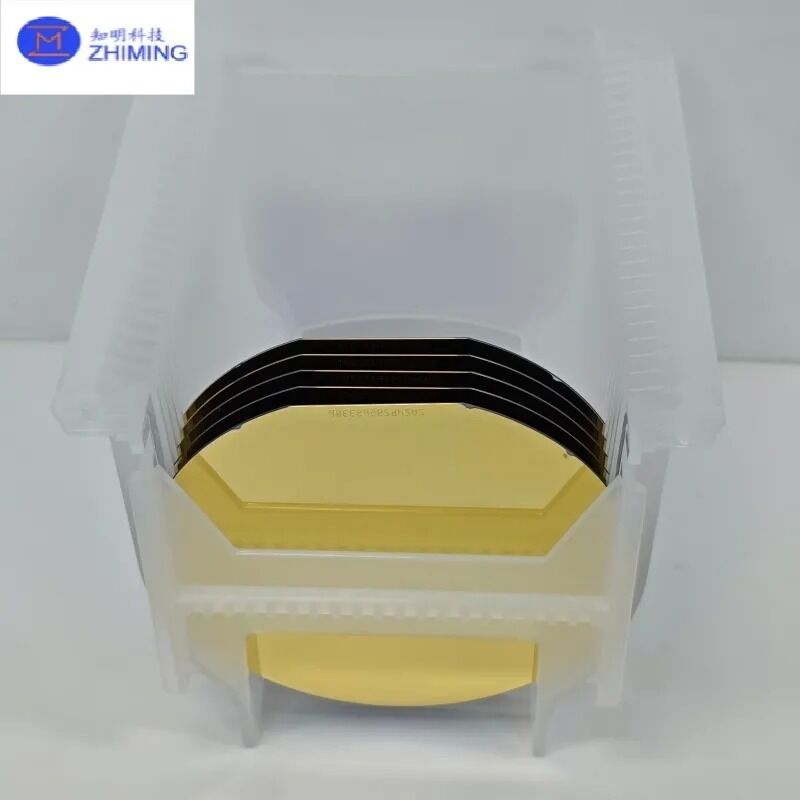

Copper-plated monocrystalline silicon wafers are advanced functional substrates formed by depositing a high-purity copper layer onto single crystal silicon wafers through precision surface treatment and metallization processes.

Ta hybrydowa struktura łączy:

• Stabilność mechaniczna i jakość półprzewodnika monokrystalicznego krzemu
• Wysoka przewodność elektryczna i cieplna miedzi

W rezultacie stanowi doskonałą platformę dla urządzeń MEMS, elektrod czujnikowych, opakowań półprzewodnikowych, połączeń międzyprzewodnikowych na poziomie płytek i zaawansowanych aplikacji badawczych w dziedzinie elektroniki.

Produkcja na zamówienie jest dostępna zarówno do rozwoju prototypów, jak i produkcji na skalę przemysłową, w tym pojedynczej, podwójnej i selektywnej pokrycia miedzi.

Kluczowe cechy

Doskonała przewodność elektryczna i cieplna

Warstwa miedzi znacznie zwiększa zdolność przenoszenia prądu i rozpraszanie ciepła, co czyni ją odpowiednią do zastosowań o dużej mocy i wysokiej częstotliwości.

Powierzchnia powierzchni

Zaawansowana kontrola pokrycia gwarantuje gęstą, jednolitą warstwę miedzi z stabilnym rozkładem grubości na całej powierzchni płytki.

Silne przyczepienie się do podłoża krzemowego

Optymalizowana aktywacja powierzchni i inżynieria interfejsów zapewniają doskonałą wytrzymałość wiązania miedzi i krzemu, zmniejszając ryzyko delaminacji podczas procesów kroienia, wiązania i pakowania.

Kompatybilność procesów półprzewodnikowych

Kompatybilne ze standardowymi procesami MEMS i półprzewodnikami, takimi jak:

• Fotolitografia
• Etycja mokra/sucha
• Wycinanie płytek
• Włókna łączące
• Integracja opakowań

Specyfikacje wysoce dostosowalne

Wspiera elastyczną dostosowanie wielkości płytki, orientacji kryształu, rezystywności, grubości miedzi i wzoru pokrycia.

Wnioski

• Produkcja urządzeń MEMS
• Układ elektrody czujnika
• Substraty opakowaniowe półprzewodnikowe
• Elektryka mocy warstwy cieplne i przewodzące
• Struktury połączeń na poziomie płytki
• Badania i rozwój oraz nauki o materiałach
• Prototyp urządzeń elektronicznych

Specyfikacje

Opcje dostosowywania

Wspieramy elastyczne rozwiązania produkcyjne oparte na potrzebach aplikacji:

• Dostosowanie średnicy i grubości płytki
• Kontrola grubości miedzi (z cienkiej folii do grubości pokrycia)
• Metalizacja jednobokiej lub dwustronnej
• Wzorcowe / selektywne osadzenie miedzi
• Wsparcie w zakresie prototypowania małych partii
• Zdolność dostaw produkcji masowej

Dlaczego wybrać nas?

Specjalizujemy się w zaawansowanych materiałach na bazie krzemu i precyzyjnej metalizacji powierzchni.

Niezależnie od tego, czy chodzi o ocenę badań i rozwoju, produkcję pilotażową, czy produkcję na skalę przemysłową, dostarczamy niezawodne rozwiązania do płytek z silikonu pokrytych miedzią, dostosowane do wymagań technicznych.

Częste pytania

1Do czego służy miedziana płytka krzemowa?

Jest on stosowany głównie w produkcji MEMS, elektrod czujnikowych, opakowaniach półprzewodników i aplikacjach połączeń międzyprzewodnikowych na poziomie płytki wymagających wysokiej przewodności i stabilnego wsparcia mechanicznego.

2Możesz dostosować grubość miedzi i obszar pokrycia?

Wspieramy pełną personalizację, łącznie z grubością miedzi, powłoką pojedynczej i podwójnej oraz selektywnym pokryciem wzorowym.

3Czy ta płytka jest kompatybilna z przetwarzaniem MEMS?

Jest w pełni kompatybilny ze standardowym MEMS i procesami półprzewodnikowymi, takimi jak litografia, etycja, krojstwo i wiązanie.
