Podłoże SiC
Created with Pixso. HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR

HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR

Nazwa marki: ZMSH
Numer modelu: Wafel HPSI SIC
MOQ: 25
Cena £: by case
Czas dostawy: 2-4 tygodnie
Warunki płatności: T/t
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
rohs
Rozmiar:
2-12 cali
Polype:
4h
Oporność:
≥ 1E10 Ω · cm
Pierwotna płaska orientacja:
(10-10) ± 5,0 °
Wykluczenie krawędzi:
3 mm
Szorstkość:
Polski RA ≤ 1 nm / cmp Ra ≤ 0,2 nm
Opakowanie:
Kaseta wielofunkcyjna lub pojemnik na pojedynczy wafel
Zastosowania:
Systemy optyczne AI/AR
Szczegóły pakowania:
pakiet w 100-stopniowej pomieszczeniu
Podkreślić:

2-12 inch SiC wafer

,

optical grade SiC substrate

,

SiC wafer for AI glasses

Opis produktu

​​Przegląd płytek HPSI SiC





​​Płytki HPSI SiC 2-12 cali klasy optycznej do okularów AI/AR​​

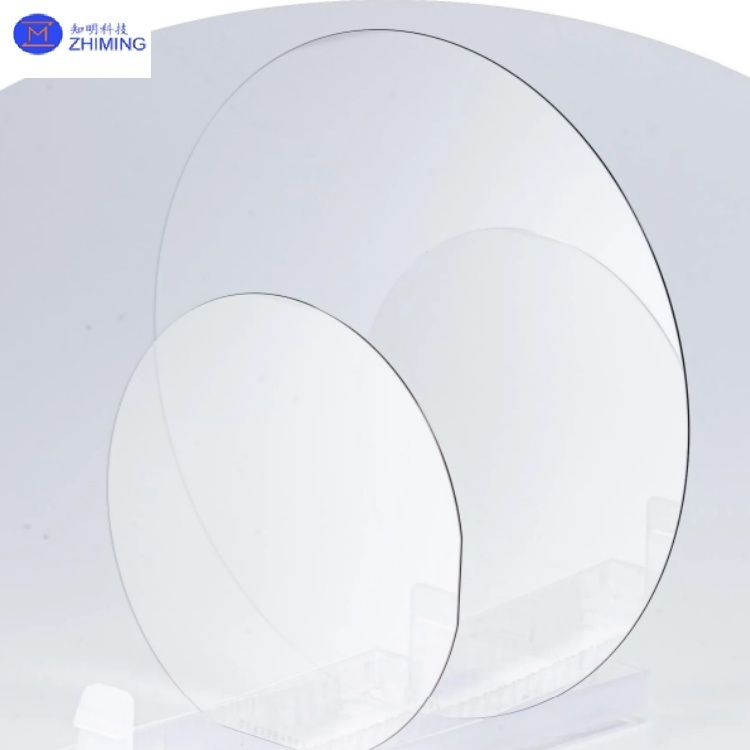

Płytki SiC typu HPSI (High-Purity Semi-Insulating Silicon Carbide) służą jako podstawowe materiały optyczne w okularach AI i AR. Dzięki ​​wysokiemu współczynnikowi załamania światła (2,6–2,7 @ 400–800 nm)​​ i ​​niskim właściwościom absorpcji optycznej​​, rozwiązują problemy takie jak „efekty tęczy” i niewystarczająca przepuszczalność światła w tradycyjnych materiałach szklanych lub żywicznych dla falowodów AR. Na przykład okulary AR Meta’s Orion wykorzystują soczewki falowodowe HPSI SiC, osiągając ​​ultraszerokie pole widzenia (FOV) 70°–80°​​ przy jednowarstwowej grubości soczewki wynoszącej zaledwie ​​0,55 mm​​ i wadze ​​2,7 g​​, co znacznie zwiększa komfort noszenia i immersję.





HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 0  HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 1  HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 2








Główne cechy i zalety płytek HPSI SiC


HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 3

Właściwości materiału, wydajność optyczna i wartość zastosowania​​


​​1. Współczynnik załamania światła: 2,6–2,7​​

  • Ten wysoki współczynnik załamania światła pozwala na zastąpienie wielowarstwowych struktur optycznych jednowarstwową soczewką, zmniejszając straty światła i zwiększając jasność i dokładność kolorów. W rezultacie umożliwia to czystsze wyświetlanie wizualne, eliminuje efekty tęczy i obsługuje bezproblemową integrację z diodami Micro LED o wysokiej rozdzielczości.

2. Przewodność cieplna: 490 W/m·K​​

  • Materiał szybko rozprasza ciepło generowane przez diody Micro LED o dużej mocy, zapobiegając deformacji soczewek i wydłużając żywotność urządzenia. Zapewnia to stabilną wydajność nawet w środowiskach o wysokiej temperaturze, takich jak użytkowanie na zewnątrz.

​​

3. Twardość w skali Mohsa: 9,5​​

  • Dzięki wyjątkowej odporności na zarysowania, materiał wytrzymuje codzienne zużycie. Zmniejsza to potrzebę konserwacji i wydłuża żywotność soczewki, poprawiając długoterminową użyteczność.



4. ​​Półprzewodnik o szerokiej przerwie energetycznej​​

  • Jego kompatybilność z procesami CMOS umożliwia litografię i wytrawianie w nanoskali w celu precyzyjnej produkcji krat optycznych. Ułatwia to produkcję na skalę płytek zaawansowanych komponentów optycznych, takich jak falowody dyfrakcyjne i mikrorezonatory.





HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 4  HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 5








Kluczowe zastosowania płytek HPSI SiC​

HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 6


1. Systemy optyczne AI/AR​​

  • ​​Soczewki falowodowe​​: Konstrukcja kratki o przekroju trójkątnym umożliwia jednowarstwowe, pełnokolorowe wyświetlacze, rozwiązując dyspersję chromatyczną w tradycyjnych falowodach dyfrakcyjnych (np. rozwiązanie Meta Orion).
  • ​​Sprzęgacze mikro-wyświetlaczy​​: Osiąga >80% wydajności transmisji światła między diodami Micro LED i falowodami.
  • ​​Podłoża powłok antyrefleksyjnych​​: Minimalizuje odbicia światła otoczenia, zwiększając współczynniki kontrastu AR.



HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 7



2. ​​Rozszerzone aplikacje​​

  • ​​Urządzenia do komunikacji kwantowej​​: Wykorzystuje właściwości centrów barwnych do integracji kwantowego źródła światła.
  • ​​Komponenty laserów dużej mocy​​: Służy jako podłoża dla diod laserowych w systemach cięcia przemysłowego i medycznych.








Płytka HPSI SiCKluczowy parametr





Porównanie specyfikacji podłoży półizolacyjnych SiC 4-calowych i 6-calowych​​
Parametr Klasa Podłoże 4-calowe Podłoże 6-calowe
​​Średnica​​ Klasa Z / Klasa D 99,5 mm - 100,0 mm 149,5 mm - 150,0 mm
​​Typ polimorficzny​​ Klasa Z / Klasa D 4H 4H
​​Grubość​​ Klasa Z 500 μm ± 15 μm 500 μm ± 15 μm
Klasa D 500 μm ± 25 μm 500 μm ± 25 μm
​​Orientacja płytki​​ Klasa Z / Klasa D Na osi: <0001> ± 0,5° Na osi: <0001> ± 0,5°
​​Gęstość mikrorurek​​ Klasa Z ≤ 1 cm² ≤ 1 cm²
Klasa D ≤ 15 cm² ≤ 15 cm²
​​Rezystywność​​ Klasa Z ≥ 1E10 Ω·cm ≥ 1E10 Ω·cm
Klasa D ≥ 1E5 Ω·cm ≥ 1E5 Ω·cm
​​Orientacja płaskiej powierzchni głównej​​ Klasa Z / Klasa D (10-10) ± 5,0° (10-10) ± 5,0°
​​Długość płaskiej powierzchni głównej​​ Klasa Z / Klasa D 32,5 mm ± 2,0 mm Notch
​​Długość płaskiej powierzchni wtórnej​​ Klasa Z / Klasa D 18,0 mm ± 2,0 mm -
​​Wykluczenie krawędzi​​ Klasa Z / Klasa D 3 mm 3 mm
​​LTV / TTV / Bow / Warp​​ Klasa Z ≤ 2,5 μm / ≤ 5 μm / ≤ 15 μm / ≤ 30 μm ≤ 2,5 μm / ≤ 6 μm / ≤ 25 μm / ≤ 35 μm
Klasa D ≤ 10 μm / ≤ 15 μm / ≤ 25 μm / ≤ 40 μm ≤ 5 μm / ≤ 15 μm / ≤ 40 μm / ≤ 80 μm
​​Chropowatość​​ Klasa Z Polerowanie Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm Polerowanie Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm
Klasa D Polerowanie Ra ≤ 1 nm / CMP Ra ≤ 0,2 nm Polerowanie Ra ≤ 1 nm / CMP Ra ≤ 0,5 nm
​​Pęknięcia krawędzi​​ Klasa D Powierzchnia skumulowana ≤ 0,1% Długość skumulowana ≤ 20 mm, pojedyncza ≤ 2 mm
​​Obszary polimorficzne​​ Klasa D Powierzchnia skumulowana ≤ 0,3% Powierzchnia skumulowana ≤ 3%
​​Wtrącenia węgla wizualnego​​ Klasa Z Powierzchnia skumulowana ≤ 0,05% Powierzchnia skumulowana ≤ 0,05%
Klasa D Powierzchnia skumulowana ≤ 0,3% Powierzchnia skumulowana ≤ 3%
​​Zarysowania powierzchni krzemowej​​ Klasa D Dopuszczalne 5, każde ≤1mm Długość skumulowana ≤ 1 x średnica
​​Wyszczerbienia krawędzi​​ Klasa Z Niedozwolone (szerokość i głębokość ≥0,2 mm) Niedozwolone (szerokość i głębokość ≥0,2 mm)
Klasa D Dopuszczalne 7, każde ≤1mm Dopuszczalne 7, każde ≤1mm
​​Przemieszczenie śruby gwintującej​​ Klasa Z - ≤ 500 cm²
​​Pakowanie​​ Klasa Z / Klasa D Kaseta wielopłytkowa lub pojemnik na pojedynczą płytkę Kaseta wielopłytkowa lub pojemnik na pojedynczą płytkę








Usługi ZMSH​





ZMSH jako zintegrowany podmiot produkcyjny i handlowy, dostarcza kompleksowe rozwiązania dla produktów SiC:



  • ​​Integracja pionowa​​: Własne piece do wzrostu kryształów produkują płytki typu 4H-N, 4H-HPSI, 6H-P i 3C-N (2–12 cali) z konfigurowalnymi parametrami (np. stężenie domieszek, wytrzymałość na zginanie).

  • ​​Precyzyjna obróbka​​:
  1. ​​Cięcie na poziomie płytki​​: Cięcie laserowe i chemiczno-mechaniczne polerowanie (CMP) zapewniają chropowatość powierzchni <0,3 nm.
  2. ​​Niestandardowe kształty​​: Produkuje pryzmaty, kwadratowe płytki i układy falowodów do integracji modułów optycznych AR.
  • ​​Skontaktuj się z nami​​: Dostępne próbki i konsultacje techniczne. Pełne wsparcie od walidacji projektu po masową produkcję.





HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 8








Produkty SiC firmy ZMSH




Płytki SiC 4H-Semi









Płytki SiC 4H-N




2. 4Inch 4H-N Silicon Carbide SiC Substrate Dia 100mm N type Prime Grade Dummy Grade Thickness 350um Customized


HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 10







Inne rodzaje próbek SiC



HPSI SiC Wafer 2-12 cali klasy optycznej dla okularów AI/AR 11






Płytka HPSI SiC FAQ





P1: Dlaczego płytka HPSI SiC jest krytyczna dla okularów AR?​​

O1: ​​Wysoki współczynnik załamania światła (2,6–2,7)​​ i ​​niska absorpcja optyczna​​ płytki HPSI SiC eliminują efekty tęczy w wyświetlaczach AR, jednocześnie umożliwiając ultracienkie falowody (np. soczewki Meta Orion o grubości 0,55 mm).



​​P2: Czym HPSI SiC różni się od tradycyjnego szkła w optyce AR?​​

O2: HPSI SiC oferuje ​​2x wyższy współczynnik załamania światła​​ niż szkło (~2,0), co pozwala na szersze FOV i jednowarstwowe falowody, a także ​​przewodność cieplną 490 W/m·K​​ do zarządzania ciepłem z diod Micro LED.



​​P3: Czy HPSI SiC jest kompatybilny z innymi materiałami półprzewodnikowymi?​​

O3: Tak, integruje się z ​​GaN​​ i ​​silikonem​​ w systemach hybrydowych, ale jego ​​stabilność termiczna​​ i ​​parametry dielektryczne​​ sprawiają, że jest lepszy dla optyki AR o dużej mocy.






Tagi: #​​Płytka HPSI SiC, #Podłoże z węglika krzemu, #Dostosowane, #​​Polerowane dwustronnie, #Wysoka czystość, #Komponent optyczny, #Odporny na korozję, #Odporny na wysokie temperatury​​, #​​HPSI, #Klasa optyczna, #2-12 cali, #Klasa optyczna, #Okulary AI/AR​​
