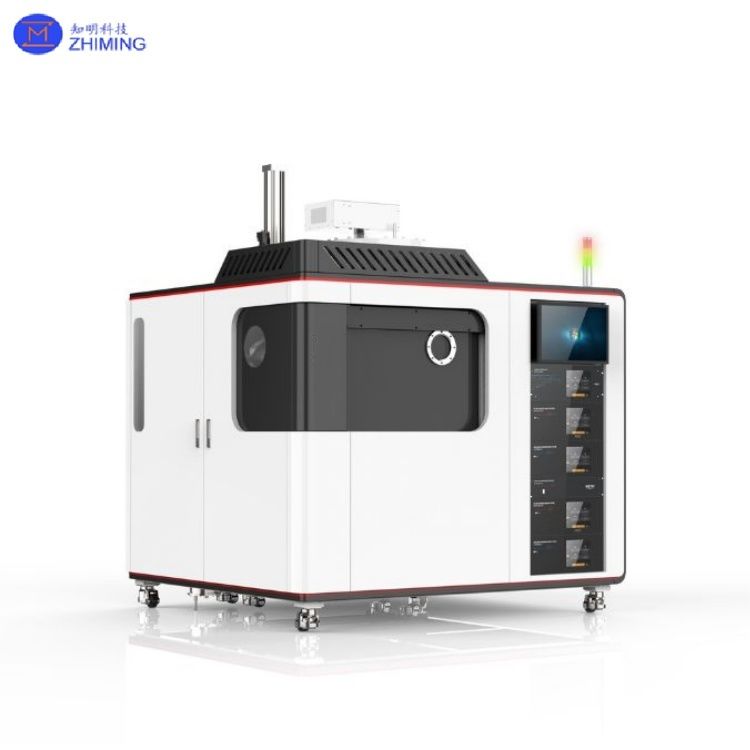

Urządzenie do trawienia wiązką jonów materiałów Si/SiO2/Metale

Maszyna do etasowania wiązki jonowej materiałów Si/SiO2/metali

Ogrzewanie wiązki jonowej, znane również jako frezowanie jonowe, jest technologią nieselektywnego i anizotropowego suchego grawerowania.kollimatyzowany wiązek jonowy o wysokiej energii generowany przez źródło jonowe do bombardowania powierzchni obrabiarkę w środowisku próżniW przeciwieństwie do etsu plazmowego, próbka nie jest bezpośrednio narażona na działanie plazmy,w ten sposób unikając uszkodzeń elektrycznych i zanieczyszczeń spowodowanych przez plazmę i umożliwiając lepszą kontrolę procesu.

Podsumowanie i analiza kluczowych podsystemów w systemach etyrowania wiązki jonowej

System grafowania wiązki jonowej składa się zazwyczaj z następujących kluczowych podsystemów:

Podsystem	Główna funkcja	Kluczowe punkty techniczne i wpływ
System próżniowy	Zapewnienie środowiska o wysokiej próżni	Określa czystość procesu, stabilność wiązki i najwyższą precyzję.
Źródło jonowe	Generuj i wyciągaj wiązkę jonową	Określa szybkość etsu, jednolitość, dostępne typy gazów i niezawodność sprzętu (źródło RF vs. źródło Kaufmana).
Etap próbkowy	Zabezpieczenie i manipulacja próbkami	Funkcja obrotowa jest kluczem do uzyskania etsu anizotropowego; kontrola temperatury wpływa na okno procesu.
System sterowania	Całkowicie zautomatyzowane sterowanie procesami	Zapewnia powtarzalność i precyzję procesu; wykrywanie punktu końcowego zwiększa zdolność procesu.
Neutralizujący	Neutralizuj ładunek wiązki jonowej	Zapobiega uszkodzeniu materiałów izolacyjnych przez ładowanie; niezbędne do grafowania materiałów dielektrycznych.





---



Podstawowe zasady grafowania wiązki jonowej





Etching wiązki jonowej (IBE) to zaawansowana technologia wytwarzania mikro/nano, która wykorzystuje wiązkę jonową o wysokiej energii do usuwania materiału z powierzchni, umożliwiając precyzyjne przenoszenie wzoru.



Zasada grafowania wiązki jonowej polega na wiązce jonowej o wysokiej energii (zwykle jony argonu) generowanej przez źródło jonowe, które bombarduje powierzchnię materiału pionowo lub pod kątem nachylonym.Jony o wysokiej energii zderzają się z atomami na powierzchni materiału.Metodyka ta może być wykonywana bez reakcji chemicznych, należących do fizycznego procesu etsu.



Schemat struktury urządzeń do grafowania wiązki jonowej









Możliwości przetwarzania:

• Materiały: Au (złoto), Pt (platyna), Cu (miedź), Ta (tantal), AlN (nitrid aluminium), Si (krzem), SiO2 (dioksid krzem) i inne cienkie materiały.











Przepływ procesu:

1. Przygotowanie: próbkę do wytrawienia umieszcza się w komorze próżniowej i oczyszcza powierzchnię.
2. Przygotowanie maski: pokrycie obszarów, które mają zostać wycięte maską (np. fotorezystującą lub metalową cienką folie) w celu ochrony obszarów, które nie zostały wycięte.
3. Pojawienie wiązki jonowej: aktywacja źródła jonowego w celu wytworzenia wiązki jonowej o wysokiej energii, zazwyczaj przy użyciu gazu argonowego.
4. Proces wytrawy: Kontrola energii, kąta i czasu ekspozycji wiązki jonowej w celu wytrawienia próbki.
5. Usunięcie maski: po zakończeniu etsu usunięcie maski ochronnego w celu uzyskania ostatecznej struktury wzorowej.





Schematyczny schemat procesu grafowania wiązki jonowej







Scenariusze zastosowań urządzeń do wytwarzania wiązki jonowej

- Nie.

1P: Co to jest etycja wiązki jonowej?
Odpowiedź: Etycja wiązki jonowej (IBE) jest procesem suchego etyrowania, który usuwa materiał poprzez fizyczne rozpylanie powierzchni docelowej szeroką, kolimatowaną wiązką jonów o wysokiej energii w wysokiej próżni.

2P: Jaka jest różnica między etracją wiązki jonowej a etracją reaktywnym?
Odpowiedź: Kluczowa różnica polega na tym, że IBE jest czysto fizycznym procesem, w którym próbka jest oddzielona od źródła jonowego,podczas gdy RIE łączy zarówno fizyczne bombardowanie jonów jak i reakcje chemiczne z próbką bezpośrednio w osoczu.

Tag: #Maszyna do grafowania wiązki jonowej/#Kustomizowany#Si/SiO2/Metali Materiały
