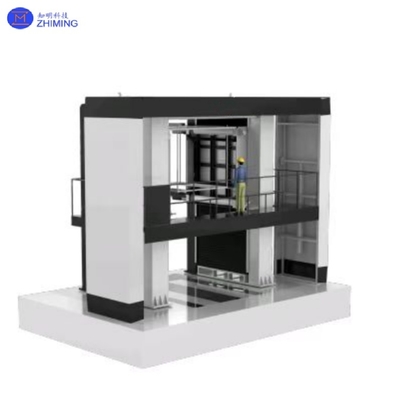

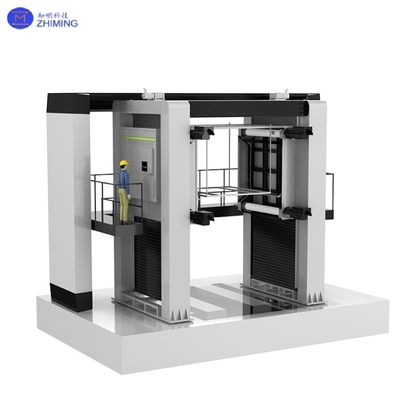

Maszyna do cięcia piły wieloprzewodnej do obróbki kamienia naturalnego
Maszyna do cięcia piły wieloprzewodowej jest nowoczesnym sprzętem do obróbki kamienia, który wykorzystuje wiele przewodów do cięcia diamentów pracujących równolegle,specjalnie zaprojektowane do wydajnego cięcia kamieni naturalnych, takich jak marmurDzięki synchronicznemu ruchowi setek diamentowych drutów umożliwia jednorazowe cięcie i kształtowanie niezwykle dużych bloków (do 3 × 2 × 2 m),Zwiększenie wydajności cięcia o 5-8 razy w porównaniu z tradycyjnymi piłami ramkowymiSprzęt posiada konstrukcję modułową, obsługuje pionowe/horyzontalne obustronne cięcie i oferuje maksymalną grubość obróbki 2,5 m. Jest szeroko stosowany w górnictwie kamieniołomu,produkcja płyt, i przetwarzania materiałów o specjalnym kształcie.
Zasada działania maszyny do cięcia pił wieloprzewodnych
1System transmisji wieloprzewodowej
- Napędzany przez silnik główny, zestaw kół napędowych (średnica 1,2-1,8 m) napędza 200-800 diamentowych drutów tnących, tworząc sieć ruchu zamkniętej pętli.
- Prędkość drutu jest regulowana w zakresie 0-25 m/s, przy czym serwo sterowanie napięciem (15-35 kN regulowane) zapewnia napięcie drutów tnących.
2System karmienia kamieniem
- Pojazd bloków jest jednolicie napędzany z prędkością 0,5-10 cm/h za pomocą urządzenia napędowego hydraulicznego.
- Wyposażone w czujniki ciśnienia, które monitorują opór cięcia w czasie rzeczywistym i automatycznie dostosowują prędkość podawania.
3System chłodzenia i usuwania pyłu
- Pompy wodne pod wysokim ciśnieniem (10-15 MPa) rozpylają płyn chłodniczy na bazie wody z przepływem 200 l/min.
- Dwuetapowe oczyszczanie za pomocą usuwania pyłu z cyklonów + filtracja zasłony wodnej kontroluje stężenie pyłu poniżej 2 mg/m3.
4Inteligentny system sterowania.
- Oparty na architekturze komputerowej przemysłowej PLC +, wyświetla w czasie rzeczywistym parametry, takie jak napięcie drutu, obciążenie prądem i prędkość podawania.
- Funkcje adaptacji twardości kamienia, automatyczna optymalizacja parametrów cięcia poprzez wykrywanie akustyczne.
Specyfikacja techniczna maszyny do cięcia piły wieloprzewodnej
| Pozycja |
Jednostka |
Parametry |
| Maksymalny rozmiar pracy |
mm |
3300*2000*2300 |
| Średnica gumy walcowanej (podwójny stożek) |
mm |
Cztery osi: Φ240*2000 |
| Stopień podnoszenia pionowego stołu roboczego |
mm |
2500 |
| Prędkość biegu drutu (podwójny stożek) |
m/min |
1000 (maksymalnie) |
| Średnica diamentowego drutu |
mm |
0.45 ~ 0.55 |
| Pojemność przechowywania drutu |
Km |
0-20 ((dla 0,45 ~ 0,55 drutu diamentowego) |
| Zakres grubości cięcia |
mm |
10 ~ 50 |
| Zasilanie |
|
3-fazowe 4-przewodowe AC380V/50Hz |
| Całkowita moc maszyny |
KW |
≤ 170 |
| Silnik główny |
|
29 kW × 4 jednostki |
| Silnik podnoszący |
|
7.5KW × 2 jednostki |
| Silnik układu drutu |
KW |
00,75 kW × 2 jednostki |
| Silnik regulacji napięcia |
|
7.5KW × 2 jednostki |
| Silnik wypłacalny/wchłaniający |
|
11 kW × 2 jednostki |
| Wymiary ogólne (podwójny stożek) |
mm |
6300*9280*6750 |
| Masa maszyny (podwójny stożek) |
T |
Około 40 ton. |
Charakterystyka maszyny do cięcia piły wieloprzewodnej
- Kluczowe elementy układu przesyłowego wykorzystują importowane części w celu zapewnienia precyzji maszyny.
- Urządzenie działa przy niskim poziomie hałasu, zapobiegając uszkodzeniu słuchu pracowników.
- Wypłata drutu, podjęcie, układ, działanie wrotnika, cięcie napięcia drutu i podawanie do stołu roboczego są napędzane i kontrolowane przez serwomotory.
- Zintegrowane jest bezprzerwne zasilanie (UPS) zapewniające ciągłą pracę.
- W celu zapewnienia ciągłego napięcia drutu podczas procesu przyjmuje się kontrolę sprzężenia zwrotnego zamkniętej pętli.
- System posiada napięcie (funkcja wczesnego ostrzegania), skutecznie zapobiegając pękaniu drutu spowodowanego przez nieprawidłowe wahania napięcia.
Główne zastosowania maszyny do cięcia piły wieloprzewodnej
1. Bezpośrednie wydobycie kamieniołomu
- Zastępuje metodę wydobycia wybuchowego, umożliwiając bezpośrednie cięcie prostokątnych bloków z ciał rudy, zwiększając wydajność o 3 razy.
- Szczególnie odpowiedni do kopania kamieni o wysokiej wartości, takich jak biały marmur i czerwony granit indyjski.

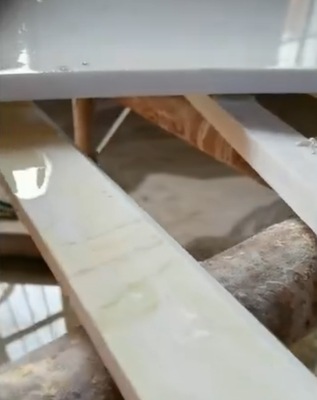

2. Produkcja płytki na dużą skalę
- Jednocześnie cięcie 120-240 płyt standardowych (gęstość 1,5-2 cm).
- Osiąga jednorazowe formowanie od szorstkiej do błyszczącej powierzchni, eliminując szorstkie szlifowanie.
3. Przetwarzanie materiałów o specjalnym kształcie
- Pozwala na cięcie zakrzywione (min. promienie R300 mm) za pomocą systemu CNC.
- Używane do przetwarzania specjalnych kształtów, takich jak rzymskie kolumny, puste rzeźby i zakrzywione schody schodowe.
4Restauracja starożytnych budynków
- Dokładnie odtwarza tradycyjne elementy z kamienia, spełniając wymagania dotyczące mocowania i mocowania.
- Umożliwia bez uszkodzeń cięcie miękkich kamieni, takich jak piaskowiec i bluestone.
5. Specjalna obróbka kamienia
- Ścinanie agatu kryształowego: wykorzystuje 0,5 mm ultracienkiego diamentowego drutu z stratą cięcia < 1 mm.
- Grawerowanie na nagrobku: obsługuje cięcie i obróbkę na kącie 45°.
Maszyna do cięcia piły wieloprzewodnejCzęste pytania
- Nie.
P1: Jaka jest maksymalna zdolność cięcia pił wieloprzewodnych do kamienia naturalnego?
A1: Zaawansowane piły wieloprzewodne mogą przetwarzać bloki o grubości do 3 × 2 × 2 m, o grubości 2,5 m i zdolności cięcia zakrzywionego do promienia R300 mm.
P2: W jaki sposób cięcie piłami wieloprzewodnymi porównuje się z tradycyjnymi metodami granitu?
A2: Piły wieloprzewodne osiągają prędkość cięcia 2-4 m2/h z dokładnością ± 0,5 mm, przy jednoczesnym zmniejszeniu zużycia energii o 40% w porównaniu z piłami ramkowymi.
