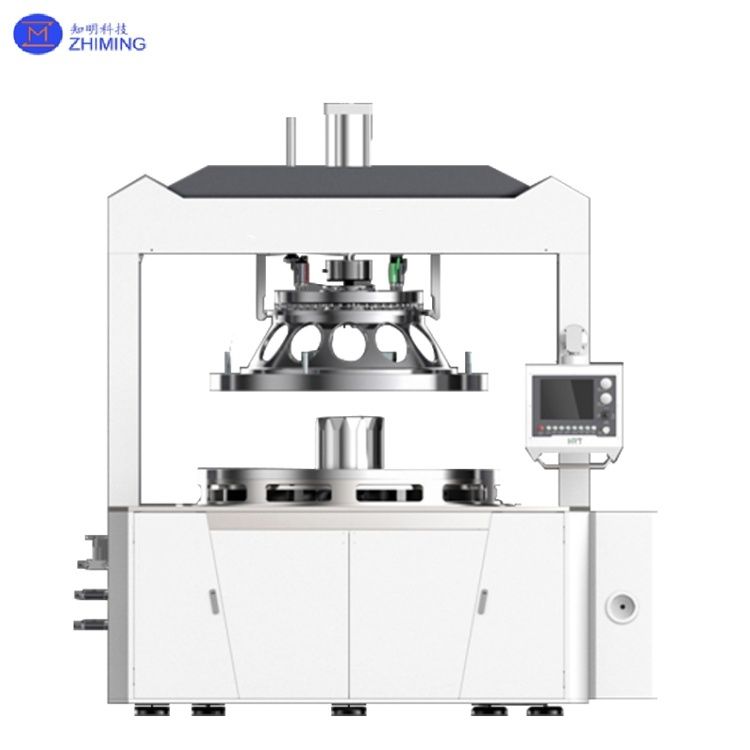

​​Wysokoprecyzyjne dwustronne urządzenia do szlifowania/polerowania szafiru/szkła/kwarcu

​​Wysokoprecyzyjny sprzęt do szlifowania/polerowania dwustronnego do szafiru/szkła/kwarcu

Wysokoprecyzyjny sprzęt do szlifowania/polerowania dwustronnego to specjalistyczne urządzenie do precyzyjnej obróbki przeznaczone do twardych i kruchych materiałów, takich jak płytki półprzewodnikowe, podłoża szafirowe, szkło optyczne, kryształy kwarcu, ceramika i metale. Wykorzystując dwie płyty szlifierskie obracające się w przeciwnych kierunkach i mechanizm ruchu planetarnego, sprzęt osiąga jednoczesne szlifowanie i polerowanie dwustronne, zapewniając wysoką płaskość (TTV ≤ 0,6 μm), niską chropowatość (Ra ≤ 0,4 nm) i wysoką równoległość (≤ 2 μm). Jest szeroko stosowany w produkcji półprzewodników, optoelektronice, precyzyjnych maszynach i przemyśle lotniczym, rozwiązując problemy takie jak ścieńczanie płytek krzemowych, wykańczanie luster elementów optycznych i precyzyjne szlifowanie ceramicznych pierścieni uszczelniających, co znacznie zwiększa wydajność przetwarzania i wydajność.

Dane dotyczące wysokoprecyzyjnego sprzętu do szlifowania/polerowania dwustronnego

Wysokoprecyzyjny sprzęt do szlifowania/polerowania dwustronnego Zasada działania

Kluczowe cechy wysokoprecyzyjnego sprzętu do szlifowania/polerowania dwustronnego

1. Sztywna konstrukcja ramy​​

• Zintegrowana rama odlewana i kuta z precyzyjną konstrukcją bramową, zapewniająca 40% poprawę odporności na odkształcenia i stabilności podczas pracy z dużą prędkością.
• Automatyczny system smarowania wydłuża żywotność przekładni i łożysk do ponad 10 000 godzin.

2. ​​Komponenty z certyfikatem międzynarodowym​​

• Podstawowe komponenty (np. skrzynie biegów, łożyska) wykorzystują marki takie jak ​​SEW (Niemcy), THK (Japonia), SKF (Szwajcaria)​​, zapewniając dokładność transmisji < 0,005 mm.
• Systemy elektryczne integrują ​​Siemens PLC + falowniki Schneider​​, obsługując regulację prędkości obrotowej 0–180 obr./min dla różnych wymagań materiałowych.

​​

3. Inteligentna obsługa i adaptacja procesowa​​

• 7-calowy ekran dotykowy HMI umożliwia zaprogramowane przepisy szlifowania (np. szlifowanie zgrubne, precyzyjne polerowanie i przełączanie trybu kondycjonowania), skracając czas konfiguracji parametrów o 60%.
• Wbudowana kontrola w pętli zamkniętej PID monitoruje ciśnienie, prędkość i temperaturę w czasie rzeczywistym, zmniejszając wskaźnik fragmentacji do < 0,1%.

​​

4. Elastyczna konfiguracja​​

• Średnice płyt szlifierskich wahają się od ​​φ300 mm do φ1510 mm​​, dostosowując się do rozmiarów obrabianych przedmiotów od 3 do 300 mm.
• Konfiguracje zasilania różnią się od pojedynczego silnika (5,5 kW) do konfiguracji z siedmioma silnikami (łącznie 39 kW), obsługując niestandardowe kombinacje ciśnienia i prędkości.

1. ​​P: Jakie materiały nadają się do wysokoprecyzyjnych maszyn do szlifowania/polerowania dwustronnego?​​

​​     O: Specjalnie zaprojektowane do twardych i kruchych materiałów, takich jak szafir, szkło optyczne, kryształy kwarcu, ceramika, krzemowe płytki półprzewodnikowe i metale, obsługujące jednoczesną dwustronną obróbkę ultraprecyzyjną.​​

2. ​​P: Jakie poziomy precyzji mogą osiągnąć maszyny do szlifowania dwustronnego?​​

     ​​O: Płaskość ≤2 μm, chropowatość powierzchni Ra <0,4 nm, tolerancja grubości ±0,5 μm, spełniająca wysokie wymagania dotyczące płytek półprzewodnikowych i komponentów optycznych.​
