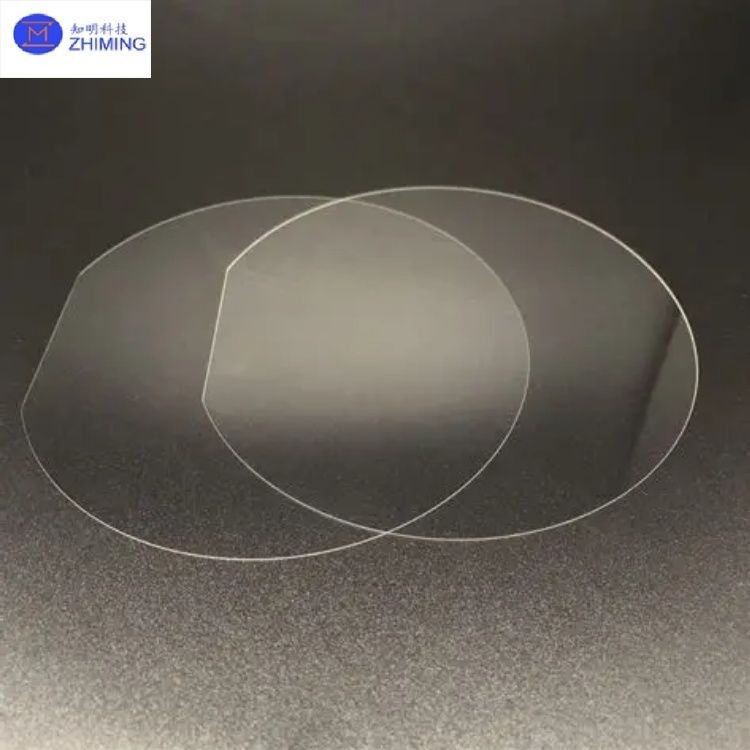

Substrat SiC o średnicy 6 cm, 8 cm, 4H-SEMI do okularów AR

Nazwa marki:	ZMSH
Numer modelu:	6 cali 8 cali 4H-Semi SIC
MOQ:	25pc
Cena £:	by case
Czas dostawy:	w 30 dni
Warunki płatności:	T/t

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

rohs

Rozmiar:

6 cali, 8 cali

Typ:

4H-Semi

Grubość A (tropel):

500,0 µm ± 25,0 µm

Współczynnik załamania światła a:

> 2.6 @550 nm

Mgła a:

≤0,3%

Gęstość mikrotubera:

≤0,5/cm²

Orientacja Notch:

<1-100> ± 2 °

Szczegóły pakowania:

Plastikowe pudełko

Możliwość Supply:

1000pc/miesiąc

Podkreślić:

6calowy podłoże SiC do okularów AR

8 cali podłoża SiC o optycznej klasie

Optyczna klasy 4H-SEMI SiC substrat

Opis produktu

6-calowe, 8-calowe, 4H-SEMI SiC Przegląd podłoża

Optyczne podłoże SiC 4H-SEMI typu 6-calowe, 8-calowe do okularów AR

Rewolucyjne podłoże 4H-SiC klasy optycznej, zaprojektowane specjalnie do okularów AR, wyhodowane metodą Physical Vapor Transport (PVT) i udoskonalone poprzez polerowanie w skali nano i cierne cięcie o niskim naprężeniu. Ten produkt osiąga pierwsze na świecie jednowarstwowe rozwiązanie wyświetlacza pełnokolorowego z falowodem, rozwiązując krytyczne wyzwania w optyce AR:

Ultra-wysoki współczynnik załamania światła (n=2,619@750 nm): Przewyższa tradycyjne szkło (1,5–1,9) i żywicę (1,4–1,7), umożliwiając >80° pole widzenia (FOV) przy grubości zaledwie 0,55 mm i wadze <2 g, eliminując nieporęczność i aberrację chromatyczną wielowarstwowych rozwiązań szklanych.
Przewodność cieplna 490 W/m·K: Skutecznie rozprasza ciepło z modułów optycznych o dużej mocy, zapewniając stabilną wydajność podczas długotrwałego użytkowania.
Przepuszczalność >95% (po nałożeniu powłoki antyrefleksyjnej): Ultra-niski współczynnik absorpcji (α<0,5%/μm @550 nm) minimalizuje straty optyczne, zwiększając jasność i kontrast.

To podłoże na nowo definiuje lekkie, wciągające wrażenia AR, napędzając nową generację okularów AR klasy konsumenckiej.

6-calowe, 8-calowe, 4H-SEMI SiC Innowacyjne cechy podłoża

1. Wysoki współczynnik załamania światła z niską dyspersją

Przełom techniczny: Polimorf 4H (sekwencja układania ABCABCB) osiąga n=2,619@750 nm, kompresując okresy siatki do 300 nm w celu stłumienia dyfrakcji światła otoczenia, zmniejszając dyspersję chromatyczną o 40%.
Wartość zastosowania: Zastępuje tradycyjne 3-warstwowe falowody szklane jednowarstwowym rozwiązaniem SiC, zmniejszając grubość o 80% i umożliwiając kompatybilność z mikro-wyświetlaczami LED do renderowania pełnokolorowego o wysokiej rozdzielczości.

2. Ultra-niski współczynnik rozszerzalności cieplnej (CTE=3,7×10⁻⁶/K)

Przełom techniczny: Struktura krystaliczna 4H-SiC zapewnia stabilność termiczną, z CTE 1/3 szkła, zapobiegając wypaczaniu i przesunięciom ścieżki optycznej podczas cykli termicznych.
Wartość zastosowania: Działa niezawodnie w środowiskach -20–85°C, idealny do zastosowań AR na zewnątrz.

3. Płaskość powierzchni w skali nano (Ra<0,2 nm)

Przełom techniczny: Łączy chemiczne polerowanie mechaniczne (CMP) i wytrawianie plazmowe w celu wyeliminowania uszkodzeń podpowierzchniowych, osiągając precyzję wytrawiania ±5 nm.
Wartość zastosowania: Osiąga 98% wydajności falowodu, minimalizując wyciek światła.

4. Gęstość defektów <0,04/cm² (8-calowe)

Przełom techniczny: Zaawansowany wzrost w fazie ciekłej (TSSG) zmniejsza gęstość mikrorurek do <0,04/cm² i gęstość dyslokacji do <1000>
Wartość zastosowania: Poprawia wydajność do >95%, obniżając koszty produkcji.

5. Możliwość produkcji wielkoseryjnej 8-calowej

Przełom techniczny: 8-calowe płytki zmniejszają straty na krawędziach o 7%, dając 10–12 soczewek AR na płytkę.
Wartość zastosowania: Obniża koszt na soczewkę o 30–50%, przyspieszając przyjęcie na rynku masowym.

6-calowe, 8-calowe, 4H-SEMI SiC Podłoże Zastosowania

1. Falowody soczewek AR

Funkcja: 6-calowe, 8-calowe, 4H-SEMI SiC podłoże działa jako podłoże dla falowodów siatki reliefowej (SRG), umożliwiając pełnokolorowe wyświetlacze o wysokiej rozdzielczości.
Zaleta: Zastępuje wielowarstwowe szkło 0,55 mm-cienką, <2 g lens, achieving FOV>80°.

2. Moduły wyświetlaczy Micro LED

Funkcja: 6-calowe, 8-calowe, 4H-SEMI SiC podłoże służy jako nośnik do masowego transferu diod Micro LED, zwiększając jasność i kontrast.
Zaleta: Wysoka przewodność cieplna (490 W/m·K) rozwiązuje problemy z rozpraszaniem ciepła diod Micro LED, obsługując gęstość pikseli >10 000 PPI.

3. Systemy stabilizacji optycznej AR

Funkcja: Integruje układy mikroluster MEMS do dynamicznej kompensacji ścieżki światła.
Zaleta: Wytrzymałość mechaniczna SiC (450 GPa moduł Younga) i odporność termiczna (-55–300°C) zapewniają niezawodność.

4. Zarządzanie termiczne inteligentnych okularów

Funkcja: 6-calowe, 8-calowe, 4H-SEMI SiC podłoże zapewnia wsparcie w zakresie rozpraszania ciepła dla układów AR (np. SoC, sterowniki laserowe).
Zaleta: Wytrzymuje >10 W/mm² chwilową gęstość mocy, zapobiegając dławieniu termicznemu.

6-calowe 4H-SEMI SiC Podłoże Parametr techniczny

Parametry kryształu
Typ	4H
Współczynnik załamania światła a	>2,6 @550nm
Absorpcja a	≤0,5% @450-650nm
Przepuszczalność MP a (bez warunków antyrefleksyjnych)	≥66,5%
Zamglenie a	≤0,3%
Polimorfizm a	Niedozwolone
Gęstość mikrorurek	≤0,5/cm²
Gęstość pustek sześciokątnych	Niedozwolone
Zanieczyszczenia ziarna na sześciokątnym a	Niedozwolone
Wtrącenia MP a	Niedozwolone
Parametry mechaniczne
Średnica (cale)	6
Orientacja powierzchni	(0001)±0,3°
Krawędź odniesienia wcięcia	Wcięcie
Orientacja wcięcia	<1-100>±2°
Kąt wcięcia	90±5°/1°
Głębokość wcięcia	1 mm ±0,25 mm (-0 mm)
Obróbka powierzchni	Strona C-Si (CMP)
Krawędź płytki	Faza
Chropowatość powierzchni (AFM)	Ra≤0,2 nm (obszar skanowania 5×5 µm)
Grubość a (Tropel)	500,0 µm ±25,0 µm
LTV (Tropel)	≤2 µm
TTV a (Tropel)	≤3 µm
Ugięcie a (Tropel)	≤5 µm
Wypaczenie a (Tropel)	<15 µm

Zalecany inny typ SiC

1. produkcja próbna Badawcza klasa węglika krzemu o wysokiej czystości 4h-semi niedopingowana przezroczysta płytka sic

2. HPSI Płytki SiC o wysokiej czystości, półizolacyjne 2"3"4"6" 8" Klasa Prime/Dummy/Research

6-calowe, 8-calowe, 4H-SEMI SiC Podłoże FAQ

1. P: Jakie są kluczowe zalety podłoży SiC dla okularów AR?

O: Wysoki współczynnik załamania światła (n=2,619@750nm) umożliwia ultracienkie jednowarstwowe falowody (80° FOV, eliminując efekty tęczy i problemy z wagą w tradycyjnych rozwiązaniach szklanych.

2. P: Dlaczego warto wybrać podłoża SiC typu 4H-SEMI zamiast innych polimorfów?

O: 4H-SiC oferuje najwyższą stabilność termiczną (CTE=3,7×10⁻⁶/K) i gęstość defektów <0,04/cm² (8-calowe), zapewniając niezawodność w systemach optycznych o dużej mocy i skalowalność produkcji masowej.
