| Nazwa marki: | ZMSH |
| Numer modelu: | Instrument orientacyjny opłat |
| MOQ: | 3 |
| Cena £: | by case |
| Czas dostawy: | 3-6 miesięcy |
| Warunki płatności: | T/T |

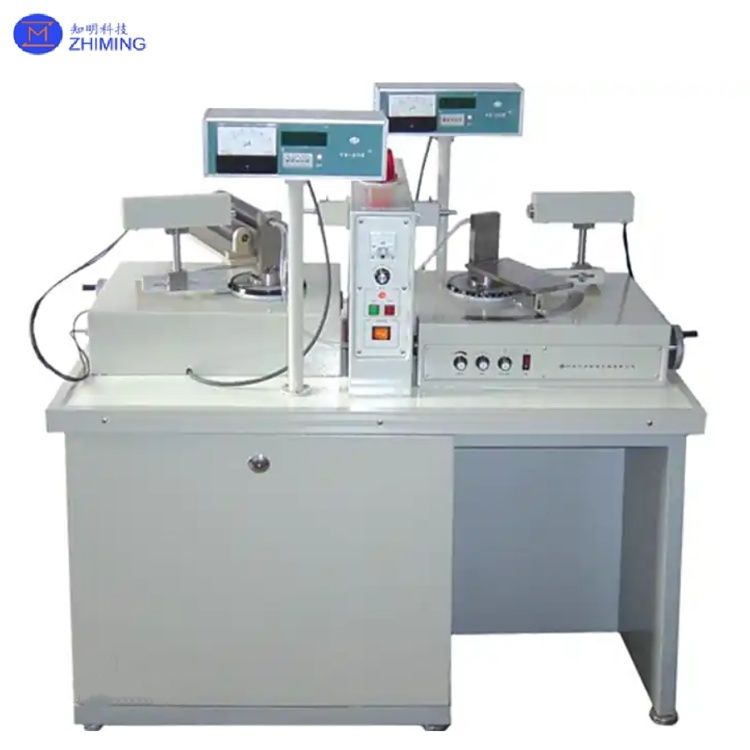

Instrument orientacji płytki oparty na XRD do precyzyjnego określania kąta cięcia
Instrument orientacyjny płytki to urządzenie o wysokiej precyzji oparte na technologii dyfrakcji promieniowania rentgenowskiego (XRD),przeznaczone do przemysłu półprzewodnikowego i optycznego materiałów do określania orientacji kryształowej siatki i kątów cięciaJego podstawowe elementy obejmują:
| - Nie.Kategoria parametrów | Parametry | Specyfikacje/Opis |
| System rentgenowski. |
Rury rentgenowskie | Miedź (Cu), punkt ogniskowy 0,4 × 1 mm, chłodzony powietrzem |
| napięcie/prąd promieniowania rentgenowskiego | 30 kV, regulowane 0 ‰ 5 mA | |
| Rodzaj detektora | Rurka Geigera-Müllera (niska energia) lub licznik scintillacji (wysoka energia) | |
| Stała czasu | 0.1/0.4/3 sek regulowane | |
| Goniometr. |
Wielkość próbki | Wafer: 2 ′′12 cali; Ingot: ≤200 mm (średnica) × 500 mm (długość) |
| Zakres kątowy | θ: -10° do +50°, 2θ: -10° do +110° | |
| Dokładność orientacji | ±10′′ ′′±30′′ (modele o wysokiej precyzji: ±3′′) | |
| Rozstrzygnięcie kątowe | Minimalne odczyty: 1′′ (cyfrowe) lub 10′′ (skala) | |
| Prędkość skanowania | Pełna orientacja w 10 sekund (pełnie automatyczna) | |
| Automatyzacja i kontrola |
Etap próbkowy | Wyrównanie krawędzi/OF, pojemność 1 ‰ 50 kg |
| Ruch wieloosiowy | Pozycjonowanie osi X/Y/Z, obrót 360° ±15°, sterowanie nachyleniem | |
| Interfejs | PLC/RS232/Ethernet, kompatybilny z MES | |
| Specyfikacje fizyczne |
Wymiary | 1130×650×1200 mm (L×W×H) |
| Waga | 150 ≈ 300 kg | |
| Wymagania energetyczne | Jednopasowe 220V±10%, 50/60 Hz, ≤0,5 kW | |
| Poziom hałasu | < 65 dB (w pracy) | |
| Zaawansowane funkcje |
Wykorzystanie urządzeń do kontroli napięcia w pętli zamkniętej | Monitoring w czasie rzeczywistym, regulacja napięcia 0,1−1,0 MPa |
| Optymalizacja oparta na sztucznej inteligencji | Wykrywanie usterek, ostrzeżenia dotyczące przewidywanej konserwacji | |
| Kompatybilność z wieloma materiałami | Wspiera kryształy sześciokątne (safir) i asymetryczne (YAG) |
Urządzenie działa za pomocą dyfrakcji rentgenowskiej i technologii skanowania Omega:
1. Difracja promieniowania rentgenowskiego:
- Nie.
2/ Skanowanie Omega:
- Nie.
3Automatyczne sterowanie:
|
- Nie.Wykres
|
Opis
|
Parametry techniczne/Badania przypadków
|
|
Ultra-wysoka precyzja.
|
Dokładność skanowania Omega ±0,001°, rozdzielczość FWHM krzywej kołysania <0,005°
|
Błąd cięcia płytek z węglanu krzemowego ≤ ± 0,5°
|
|
Środki pomiarowe dużych prędkości - Nie. |
Jednoskanowe pozyskiwanie wszystkich danych kryształograficznych, 200 razy szybciej niż ręczne
|
Badanie serii płytek krzemowych: 120 płytek/godzinę
|
|
Kompatybilność między materiałami - Nie. |
Wspiera kryształy sześciokątne (safir) i asymetryczne (YAG)
|
Materiały stosowane: SiC, GaN, kwarc, granat
|
|
Integracja sztucznej inteligencji
|
Algorytmy głębokiego uczenia się do wykrywania wad, optymalizacji procesów w czasie rzeczywistym
|
Sortyfikacja wad zmniejsza współczynnik złomu do < 1%
|
|
Projekt modułowy
|
Rozszerzalna platforma X-Y do mapowania 3D lub integracji EBSD
|
Wykrycie gęstości zwichnięcia płytek krzemowych ≤ 100 cm−2
|
1Produkcja półprzewodników:
2Przetwarzanie materiałów optycznych:
3. Stopy i ceramika o wysokiej temperaturze:
4Badania i kontrola jakości:
1P: Jak skalibrować instrument orientacyjny płytki?
A: Kalibracja polega na wyrównaniu źródła promieniowania rentgenowskiego i detektora za pomocą kryształów odniesienia, zazwyczaj wymagając dokładności kątowej < 0,001 ° i automatycznych dostosowań oprogramowania do dokładności.
2. P: Jaka jest typowa dokładność przyrządu orientacyjnego płytki?
Odpowiedź: Modele wysokiej klasy osiągają precyzję ± 0,001°, co ma kluczowe znaczenie dla cięcia płyt półprzewodnikowych i analizy wad kryształowych w takich gałęziach przemysłu jak fotowoltaika i zaawansowana ceramika.
/Tags:Instrument orientacji płytki,#XRD-Based, #Sapphire, #SiC, #High-precision Cutting, #Angle Determination
