| Nazwa marki: | ZMSH |
| Numer modelu: | Diamentowa Piła Linowa - Piła Jednolinowa/Wielolinowa |
| MOQ: | 3 |
| Cena £: | by case |
| Czas dostawy: | 3-6 miesięcy |
| Warunki płatności: | T/T |

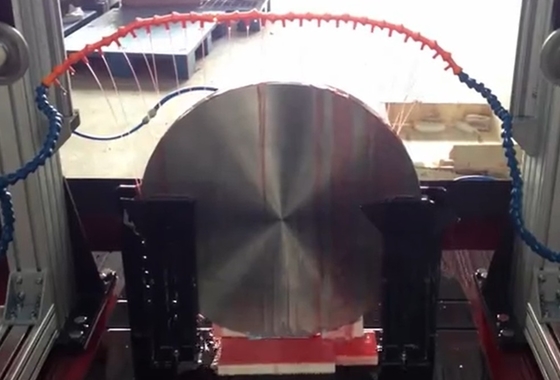

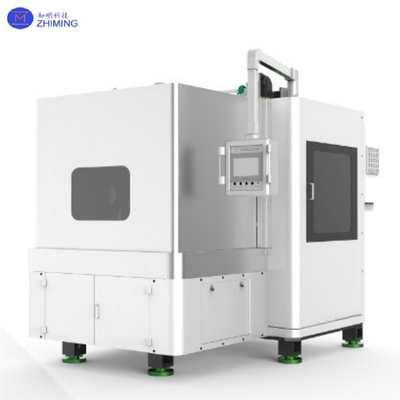

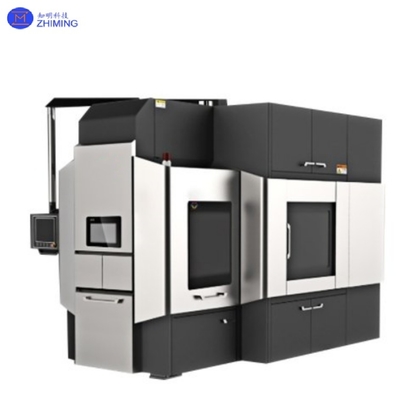

Maszyna do cięcia z pojedynczym/wielodobowym drutem diamentowym z dwoma stacjami do przetwarzania materiałów szafirowych/SiC
Maszyna do cięcia pojedynczych/wielodobowych drutów diamentowych z dwoma stacjami jest podstawowym wyposażeniem do precyzyjnego obróbki materiałów kruchych.Wykorzystując wysoką prędkość obrotową drutu diamentowego (drutu stalowego powlekanego cząstkami węglika krzemu/tlenku aluminium) i względne ścieranie elementów obróbki, pozwala na precyzyjne cięcie twardych materiałów.znaczące zwiększenie efektywności produkcjiJest szeroko stosowany do kwadratowania, cięcia i precyzyjnego kształtowania materiałów, takich jak płytki półprzewodnikowe, szafir, węglik krzemowy (SiC), ceramika, kwarc i metale szlachetne.
Maszyna ta integruje systemy serwo sterowania, regulację napięcia i technologie cięcia oscylacyjnego, równoważenie wydajności i precyzji.Służy jako kluczowe narzędzie w takich branżach jak fotowoltaika, półprzewodników i zaawansowanej produkcji.
| Parametry | Specyfikacja |
| Projekt | Piły drukowane jednokrotnie lub wielokrotnie |
| Maksymalny rozmiar obróbki | ø 320*430 mm |
| Główną średnicę powłoki walcowej | ø 210*450 mm (pięć głównych walców) |
| Prędkość biegu drutu | 1000 (MIX) m/min |
| Średnica diamentowego drutu | 00,2-0,37 mm |
| Pojemność przechowywania linii koła zasilającego | 20 ((0,25 mm) średnica drutu diamentowego/km |
| Zakres grubości cięcia | 10,5-80 mm |
| Dokładność cięcia | 00,01 mm |
| Pionowy ruch podnoszący stanowiska roboczego | 350 mm |
| Metoda cięcia | Stolik obracowy waha się w górę, ale położenie diamentowego drutu pozostaje niezmienione |
| Prędkość obróbki | 00,01-10 mm/min |
| Zbiornik wody | 300 l |
| Płyn do cięcia | Płyn przeciwrzędny do cięcia o wysokiej wydajności |
| Kąt huśtania | ± 8° |
| Prędkość obrotowa | 00,83°/s |
| Maksymalne napięcie cięcia | 100N (Ustawić minimalną jednostkę 0,1N) |
| Głębokość cięcia | 430 mm |
| Stacja robocza | 2 |
| Zasilanie | Trójfazowe pięciodrukowe AC380V/50Hz |
| Całkowita moc urządzenia | ≤ 52 kW |
| Silnik główny | 7.5*3kW |
| Silnik okablowania | 00,75*2 kW |
| Silnik swingowy do stanowisk roboczych | 1.3*2kW |
| Silnik regulacji napięcia | 4.4*2kW |
| Silnik odprowadzający i zbierający drut | 5.5*2kW |
| Wymiary zewnętrzne (z wyłączeniem skrzynki z ramieniem kołyskowym) | 2310*2660*2893 mm |
| Wymiary zewnętrzne | 2310*2660*2893 mm |
| Masa maszyny | 6000 kg |
Logika operacyjna opiera się na "odwracaniu diamentowego drutu + podawaniu części roboczej":
1. Diamentowy Drut Rowerowy:
2. Żywność przedmiotu:
3. Dwu-stacja przełączanie:
4Kluczowe technologie:
|
- Nie.Wykres
|
Opis
|
|
Wysoka wydajność.
|
Konstrukcja dwustronnej stacji podwaja zdolność produkcyjną; duże prędkości drutu skracają czas cięcia.
|
|
Wysoka precyzja.
|
Serwomotory + śruby kulkowe zapewniają dokładność ±0,01 mm; tryb oscylacyjny minimalizuje wypukłość powierzchni.
|
|
Elastyczność.
|
Wspiera przełączanie pojedynczego/wielodobowego i regulowane prędkości zasilające (0,01~10 mm/min).
|
|
Środowiskowe
|
Używa płynów cięcia na bazie wody, aby zmniejszyćpył i hałas.
|
|
Stabilność.
|
Ramiony odlewane zwiększają sztywność; funkcja przerwy i wznowienia uniemożliwia odrzucenie przedmiotu.
|
Maszyna jest integralną częścią przetwarzania twardych materiałów w różnych gałęziach przemysłu:
Półprzewodniki i fotowoltaika:
- Nie.
2Ceramika i kamienie szlachetne:
3. Kwarc i szkło optyczne:
- Nie.
4Metali i ziem rzadkich:
1P: Jak działa dwustronna maszyna do cięcia drutu diamentowego?
Odpowiedź: Wykorzystuje cykliczne sterowanie drutem diamentowym (ruch wzajemny) i konstrukcję dwustronną, aby umożliwić ciągłe cięcie i wymianę materiałów, minimalizując czas przestoju.
2P: Jakie są główne zalety maszyn do cięcia diamentowego drutu z dwoma stacjami?
A: Wysoka wydajność (przetwarzanie równoległe z dwiema stacjami) i precyzja (dokładność ± 0,01 mm) do cięcia kruchych materiałów, takich jak płytki krzemowe i ceramika.
