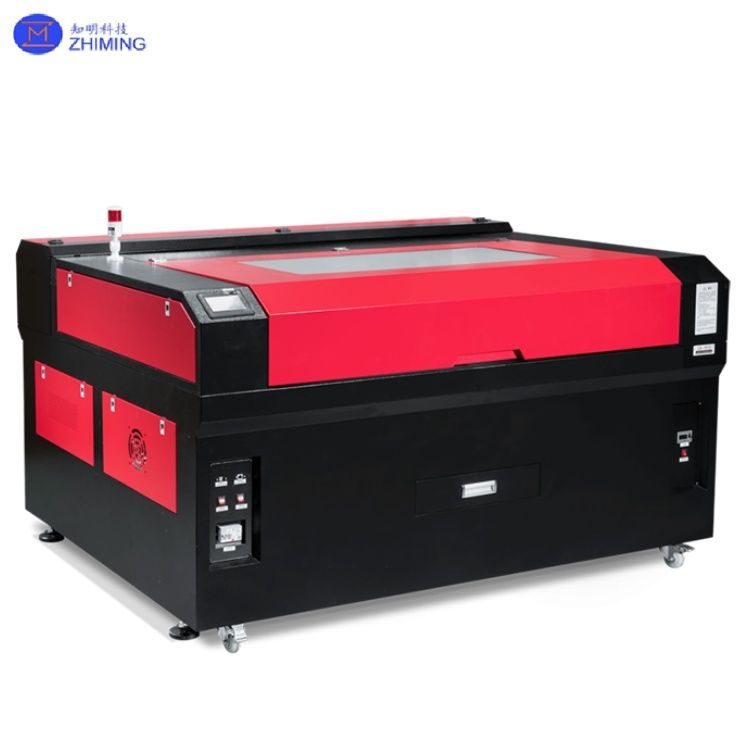

Maszyna do cięcia laserem CO₂ 40W-600W Dokładność pozycjonowania ±0,05 mm
Wykrawarka laserowa CO₂ to urządzenie przemysłowe wykorzystujące wiązkę lasera o długości fali 10,6μm do precyzyjnego cięcia materiałów niemetalicznych i niektórych metalicznych. Jest szeroko stosowana w reklamie, motoryzacji, przemyśle tekstylnym i elektronicznym, a jej głównymi zaletami są wydajność przetwarzania materiałów organicznych i jakość gładkich krawędzi cięcia.
Kluczowe komponenty:
- Generator lasera CO₂: Typ wzbudzany RF lub rura szklana (zakres mocy 30W-600W)
- Zespół głowicy tnącej: Zawiera soczewkę skupiającą ZnSe, dyszę, pojemnościowy czujnik wysokości
- System ruchu: Precyzyjne prowadnice liniowe/zębatki (±0,05 mm dokładności pozycjonowania)
- System sterowania: Obsługuje pliki DWG/DXF z możliwością automatycznego ustawiania ostrości
- Systemy pomocnicze: Zasilanie gazem powietrzem/N₂/O₂, odsysanie pyłu
Klasyfikacja modeli:
- Wykrawarki płaskie: Do materiałów arkuszowych (akryl, panele drewniane)
- Wykrawarki do rur: Dedykowane do rur metalowych/niemetalowych (opcjonalna oś obrotu)
Maszyna do cięcia laserem CO₂ z kluczowych parametrów
| Parametr |
Zakres |
| Moc wyjściowa |
40W-600W |
| Długość fali |
10,6±0,1μm |
| Jakość wiązki (M²) |
<1,2 |
| Dokładność pozycjonowania |
±0,05 mm |
| Powtarzalność |
±0,03 mm |
| Maksymalne przyspieszenie |
1-2G |
Maszyna do cięcia laserem CO₂zasada działania
Cięcie laserem CO₂ wykorzystuje wzbudzenie wyładowaniem gazowym i obróbkę termiczną w podczerwieni o długości fali 10,6μm w trzech fazach fizycznych:
1. Generowanie i transmisja lasera
- Wzbudzenie gazu: Prąd wysokiego napięcia jonizuje mieszaninę CO₂/N₂/He, indukując wibracyjne przejścia molekularne w celu emisji fotonów o długości fali 10,6μm
- Wzmacnianie rezonansowe: Foton oscyluje wewnątrz wnęki rezonatora (lustro HR + sprzęgacz wyjściowy), tworząc wiązkę CW/pulsacyjną o wysokiej energii
- Dostarczanie wiązki: Prowadzona przez miedziane lustra, kolimowana za pomocą ekspandera wiązki, a następnie skupiana przez głowicę tnącą (rozmiar plamki zależy od krzywizny soczewki)
2. Interakcja materiału
Materiały niemetalowe (np. akryl):
- Absorpcja lasera → Natychmiastowe odparowanie (~400°C dla akrylu) → Stopione resztki wydmuchiwane przez gaz pomocniczy (powietrze/N₂)
- Kontrola jakości krawędzi: Gęstość mocy <10⁶W/cm² minimalizuje karbonizację (osiągając Ra<0,8μm polerowane krawędzie)
Metale (wymagające powłoki):
- Utlenianie indukowane laserem (Fe+O₂→FeO) → Reakcja egzotermiczna wzmocniona przez O₂ → Żużel wyrzucany przez gaz pod wysokim ciśnieniem (15-20 bar)
3. Kontrola dynamiczna
- Fokus w czasie rzeczywistym: Czujnik pojemnościowy utrzymuje odległość dyszy od obrabianego przedmiotu 0,5-2 mm
- Modulacja mocy: Częstotliwość impulsów 1-5 kHz zapobiega uszkodzeniom termicznym cienkich materiałów (np. drewna o grubości 0,5 mm)
Maszyna do cięcia laserem CO₂z technicznych cech
1. Specjalizacja w materiałach niemetalowych:
- 3-5× szybciej niż lasery światłowodowe na akrylu/drewnie/tekstyliach
2. Krawędzie z efektem lustra:
- Osiąga Ra<1,6μm na akrylu bez obróbki końcowej
3. Niskie koszty eksploatacji:
- $0,7-2,2/godzinę (energia elektryczna + gaz)
4. Elastyczna obróbka:
- Cięcie powierzchni 3D (np. wnętrza skórzane w samochodach)
Porównanie technologii:
| Aspekt |
Laser CO₂ |
Laser światłowodowy |
| Materiały |
Materiały niemetalowe/metale powlekane |
Głównie metale |
| Prędkość cięcia |
Akryl: 20 m/min (60 W) |
Stal nierdzewna: 3 m/min (1 kW) |
| Efektywność energetyczna |
8-12% konwersji elektrooptycznej |
30-35% konwersji |
Maszyna do cięcia laserem CO₂ z aplikacji
1. Produkcja szyldów
- Litery 3D z akrylu:
- Laser 60-100 W tnie akryl o grubości 3-5 mm z polerowanymi krawędziami (Ra<0,8μm), eliminując szlifowanie
- Cięcie skośne: Kąty 30°-60° tworzą efekty dyfuzji światła LED
- Płyty dwutonowe:
- Cięcie selektywne warstw ujawnia kontrastowe kolory dla znaków drogowych/tabliczek znamionowych
2. Przemysł motoryzacyjny
- Elementy wnętrza:
- Cięcie dywanów wspomagane N₂ (20 l/min) (grubość 8-10 mm) zapobiega zwęgleniu krawędzi
- Szablony siedzeń skórzanych z oprogramowaniem do zagnieżdżania zmniejszają ilość odpadów (15% oszczędności materiału)
- Uszczelki:
- Precyzyjne cięcie silikonu (±0,1 mm) umożliwia produkcję małych partii bez form
3. Elektronika
- Przetwarzanie FPC:
- Laser 20 W tnie powłoki polimidowe z <50μm HAZ (bezpieczne dla miedzi)
- Systemy wizyjne CCD osiągają wyrównanie ±0,02 mm
- Materiały izolacyjne:
- Cięcie płyty mikowej/epoksydowej dla izolatorów transformatorów (krawędzie bez wiórów)
4. Tekstylia
- Tkanina wielowarstwowa:
- Laser 50 W tnie bawełnę 50-warstwową (łącznie 3 mm) z uszczelnionymi krawędziami
- Inteligentne zagnieżdżanie: Oprogramowanie NestFab poprawia wykorzystanie materiału o 10-20%
- Szablony do haftu:
- Cięcie szablonów papierowych zastępuje matryce (5× wzrost wydajności)
5. Opakowania
- Cięcie przeznaczone do kontaktu z żywnością:
- Laminowana tektura (np. kubki do herbaty bąbelkowej) spełnia normy FDA
- Systemy liniowe: Zintegrowane drukowanie→cięcie dla automatyzacji od rolki do arkusza
- Etykiety antyfałszywe:
- Wycinane laserowo kody QR dla bezpieczeństwa luksusowych opakowań
6. Modele architektoniczne
- Modele w skali:
- Cięcie tworzywa ABS o grubości 1-5 mm (możliwe szczegóły ramy okiennej 0,3 mm)
- Połączenia 3D: Konstrukcje czopowo-gniazdowe z precyzją montażu 0,1 mm
Maszyna do cięcia laserem CO₂ z przykładowym wyświetlaczem
Ta maszyna do cięcia laserem CO₂ wytwarza wyjątkowo czyste i precyzyjne próbki cięcia, demonstrując swoje doskonałe możliwości przetwarzania. Prezentowane próbki podkreślają zdolność systemu do uzyskiwania gładkich, polerowanych krawędzi na materiałach akrylowych, skomplikowanych detali na cienkich metalach oraz nieskazitelnych cięć na różnych tekstyliach i kompozytach. Każda próbka wyraźnie ukazuje kluczowe zalety maszyny - stałą jakość cięcia, minimalne zniekształcenia termiczne i wyjątkową definicję krawędzi - dzięki czemu idealnie nadają się do wizualnych demonstracji, które skutecznie komunikują wydajność i niezawodność sprzętu klasy przemysłowej potencjalnym klientom. Jednolite wyniki dla różnych materiałów stanowią wyraźny dowód wszechstronności i precyzji systemu.
Powiązany produkt
Maszyna do cięcia laserem CO₂z Pytania i odpowiedzi
1. P: Jakie materiały może przetwarzać wykrawarka laserowa CO₂?
O: Lasery CO₂ doskonale nadają się do cięcia materiałów niemetalowych, takich jak akryl, drewno, tkanina i skóra, a także do obróbki metali powlekanych z pomocą tlenu.
2. P: Jak gruby materiał może przeciąć laser CO₂?
O: Standardowe modele 40-100 W tną akryl/drewno o grubości 3-10 mm, podczas gdy przemysłowe systemy 600 W+ obsługują materiały niemetalowe o grubości 25 mm i metale powlekane o grubości 1,5 mm.
