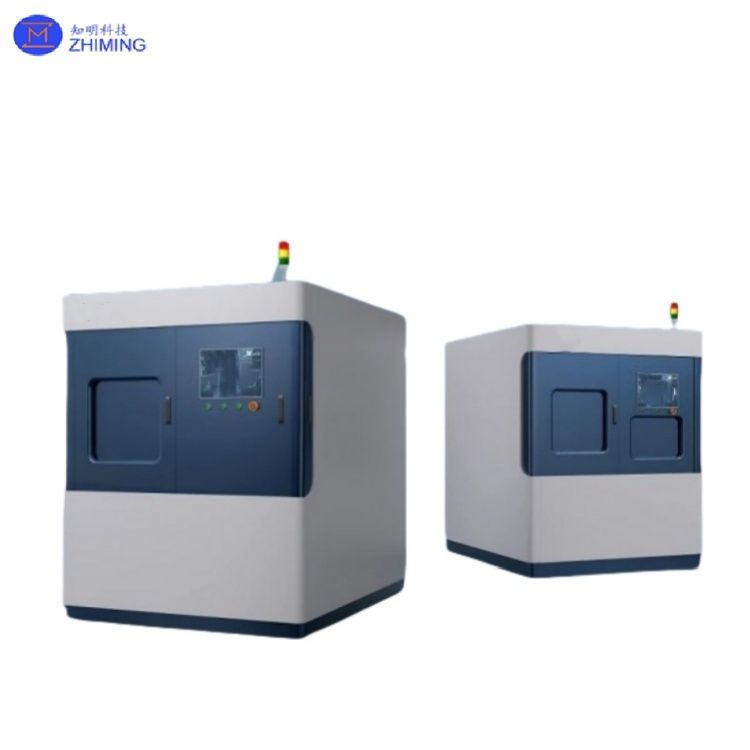

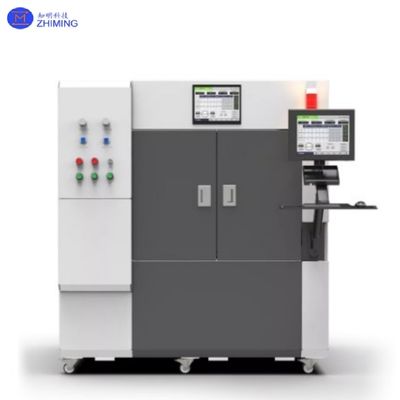

6-12 cali SiC podłoża System separacji laserowej maszyny płytki dostosowane
System Laser Lift-Off (LLO) jest zaawansowaną technologią precyzyjnego przetwarzania, która wykorzystuje wysokoenergetyczne lasery pulsowane w celu uzyskania selektywnej separacji materiału na interfejsach.Technologia ta jest szeroko stosowana w produkcji półprzewodnikówJego główne zalety obejmują bezkontaktowe przetwarzanie, sterowanie wysoką rozdzielczością i kompatybilność z wieloma materiałami,co czyni go niezbędnym do zastosowań takich jak przenoszenie masy MicroLED, elastyczna produkcja wyświetlaczy i opakowania półprzewodnikowe na poziomie płytek.
Najważniejsze punkty w firmie:
Dostosowane rozwiązania: dostosowana długość fali lasera (193nm ≈ 1064nm), moc (1W ≈ 100W) i integracja automatyzacji w celu wspierania badań i rozwoju oraz produkcji masowej.
Rozwój procesów: optymalizacja parametrów laserowych, projektowanie kształtowania wiązki i usługi walidacyjne (np. laser UV LLO dla substratów szafirowych).
Inteligentna konserwacja: Zintegrowane zdalne monitorowanie i diagnostyka awarii, zapewniające 24/7 wsparcie operacyjne z czasem reakcji < 2 godziny.
Maszyna z systemem separacji laserowejz tparametry techniczne
| Parametry |
Typowe wartości. |
Notatki. |
| Typ lasera |
Ekscimer (193nm/248nm), Femtosekunda (343nm/1030nm) |
szerokość impulsu 5 ̊20ns, moc szczytowa > 10 kW |
| Obszar przetwarzania |
Maksymalnie 150 mm × 150 mm |
Wielostacja przetwarzania równoległego |
| Szybkość przetwarzania |
50 ̊300 mm/s |
regulowane według materiału i mocy lasera |
| Gęstość podnoszenia |
10 nm ≈ 20 μm |
Zdolność delaminacji warstwą po warstwie |
| Integracja systemu |
Jednostka czyszcząca EFU, system oczyszczania spalin |
Zgodność z normą ISO 14644 dotyczącą czystości |
Maszyna z systemem separacji laserowejzasady działania
LLO działa poprzez selektywną ablację na interfejsach materiału:
Oświetlenie laserowe: impulsy o wysokiej energii (np. excimer lub femtosekundowe lasery) koncentrują się na docelowym interfejsie (np. szafir-GaN), indukując reakcje fototermiczne/fotochemiczne.
Rozkład interfejsu: energia laserowa wywołuje gazowanie (np. GaN → Ga + N2), generując plazmę i naprężenie termiczne do kontrolowanej delaminacji.
Zbieranie materiałów: Mikrostruktury delaminatowane są przechwytywane za pomocą ssania próżniowego lub dynamiki płynów, zapewniając przenoszenie bez zanieczyszczenia.
Kluczowe technologie:
- Ultraszybkie lasery: impulsy femtosekundowe (< 100 s) minimalizują uszkodzenia termiczne (np. separacja MicroLED).
- Kształtowanie wiązki: Profile wiązki liniowe/pięciokątne zwiększają wydajność (np. elastyczne przetwarzanie partii PCB).
Właściwości systemu
| - Nie.Wykres |
Specyfikacje techniczne |
Wnioski |
| Przetwarzanie bez kontaktu |
Przekazywanie energii laserowej za pośrednictwem optyki, unikając obciążeń mechanicznych delikatnych materiałów |
Elastyczne OLED, MEMS |
| Wysoka precyzja. |
Dokładność pozycjonowania ±0,02 mm, kontrola gęstości energii ±1% |
Przeniesienie MicroLED, wzory sub-μm |
| Kompatybilność z wieloma materiałami |
Wspiera lasery UV (CO2), widzialne (zielone) i IR; kompatybilny z metalami, ceramikami, polimerami |
Półprzewodniki, wyroby medyczne, odnawialne źródła energii |
| Inteligentne sterowanie. |
Zintegrowane widzenie maszynowe, optymalizacja parametrów oparta na sztucznej inteligencji, zautomatyzowane załadunek/wyładunek |
30%+ poprawa wydajności produkcji |
- Nie.
Maszyna z systemem separacji laserowejzpola aplikacji
1. Produkcja półprzewodników
- Opakowania na poziomie płytki: odłączenie laserowe do separacji chip-on-wafer, zwiększenie wydajności.
- Nie.
- MicroLED/Microdisplay: przenoszenie masy diod LED w skali μm na podłoże ze szkła/PET.
2Elastyczna elektronika
- Wyświetlacze składane: Delaminacja elastycznych obwodów ze szklanego podłoża (np. Samsung Galaxy Fold).
- Nie.
- Produkcja czujników: Precyzyjne odcinanie piezoelektrycznej ceramiki do czujników dotykowych.
3. Urządzenia medyczne
- Przetwarzanie kateterowe: odcięcie laserowe warstw izolacyjnych w celu uzyskania biopodobnych przewodów.
- Nie.
- Produkcja implantów: usuwanie powłoki z stopów tytanu do implantów ortopedycznych.
4Odnawialne źródła energii
- Perowskitowe ogniwa słoneczne: Przejrzysto przewodzące elektrody do optymalizacji wydajności.
- Nie.
- Moduły fotowoltaiczne: skrybowanie laserowe w celu zmniejszenia ilości odpadów z płytek krzemowych o 20%.
Maszyna z systemem separacji laserowej FAQ
1P: Co to jest system laserowego startu?
A: System odbioru laserowego to precyzyjne narzędzie do przetwarzania, które wykorzystuje wysokoenergetyczne lasery pulsowe do selektywnego oddzielania materiałów na interfejsach,umożliwiające zastosowanie takich zastosowań jak przenoszenie masy MicroLED i elastyczna produkcja elektroniki .
2. P: W jakich branżach stosowane są systemy LLO?
Odpowiedź: Systemy LLO mają kluczowe znaczenie w produkcji półprzewodników (opakowania na poziomie płytki), elastycznej elektroniki (składane wyświetlacze), urządzeń medycznych (produkcja czujników),i odnawialnych źródeł energii (komórki słoneczne), oferując bezkontaktowe, wysokiej rozdzielczości przetwarzanie.
Tags: #6-12 Inch, #1064nm, # SiC Substrate Laser Separation System Machine, #Wafers Customized
