Szczegóły Produktu:
Zapłata:
|
Struktura krystaliczna: | Pojedynczy kryształ 4H-SIC | Wielkość: | 2 cale 3 cale 4 cale 6 cali |
---|---|---|---|
Średnica/grubość: | niestandardowe | Oporność: | 00,01 ‰ 100 Ω·cm |
Chropowatość powierzchni: | <0,2 nm (RA) | TTV: | <5 µm |
Podkreślić: | 6-calowy wafel epitaksjalny SiC,4-calowa płytka SiC Epitaxial,Płytki epitaksjalne SiC Klasa produkcyjna |

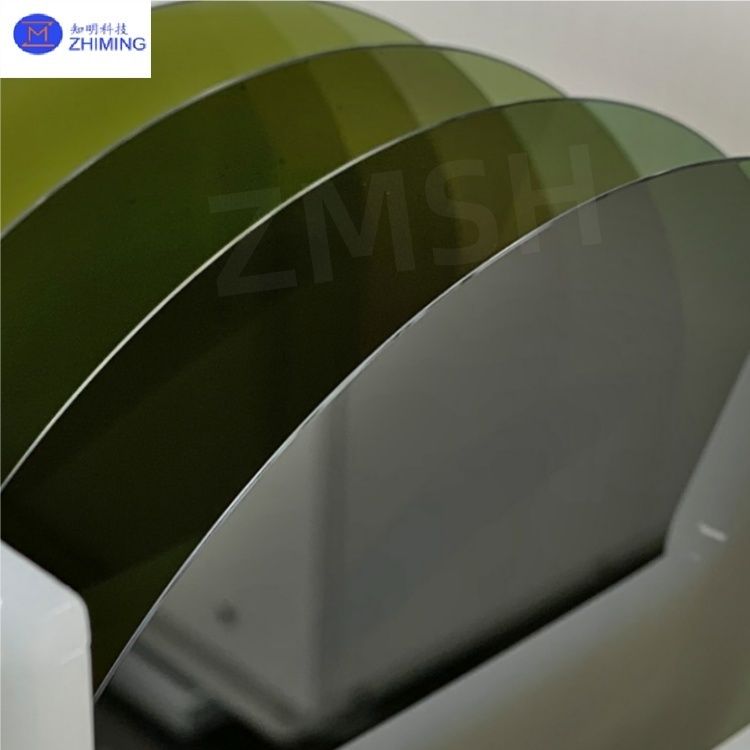

2-calowe 3-calowe 4-calowe 6-calowe płytki SiC Epitaxial 4H-N
Profil firmy:
Jako wiodący dostawca płytek epitaksyjnych SiC (karbid krzemowy), ZMSH specjalizuje się w produkcji, przetwarzaniu,i globalnej dystrybucji wysokiej jakości płytek przewodzących typu 4H-N i płytek epitaksyalnych klasy MOS w 2-calowych (50.8mm), 3-calowe (76,2mm), 4-calowe (100mm) i 6-calowe (150mm) średnice, z możliwościami rozszerzeniami do 12-calowych (300mm) dla przyszłych potrzeb przemysłu.
Nasze portfolio produktów obejmuje:
·Podstawy SiC o przewodzie 4H-N i 6H-N (do urządzeń energetycznych)
·Płytki półizolacyjne o wysokiej czystości (HPSI) i płytki standardowe SEMI (do zastosowań RF)
·płytki SiC typu 4H/6H-P i 3C-N (dla specjalistycznych potrzeb półprzewodników)
·Doping na zamówienie, grubość i wykończenia powierzchni (CMP, epi-ready itp.)
Z zaawansowaną technologią wzrostu CVD, ścisłą kontrolą jakości (ISO 9001) i pełnymi wewnętrznymi możliwościami przetwarzania, obsługujemy branżę motoryzacyjną, elektroniki mocy, 5G,i przemysłu lotniczego na całym świecie.
Parametry | Specyfikacje |
Struktura kryształowa | 4H-SiC (typ N) |
Średnica | 2 / 3 / 4 / 6 |
Gęstość epi | 5-50 μm (na zamówienie) |
Stężenie dopingu | 1e15~1e19 cm−3 |
Odporność | 00,01 ‰ 100 Ω·cm |
Bruki powierzchni | < 0,2 nm (Ra) |
Gęstość zwichnięć | < 1 × 103 cm−2 |
TTV (rozmiana całkowitej grubości) | < 5 μm |
Strona warpage | < 30 μm |
(Wszystkie specyfikacje mogą być dostosowywane do potrzeb klienta
1. Wyższa wydajność elektryczna
2Doskonałe właściwości termiczne
3Wysokiej jakości warstwa epitaxalna
4Dostępne różne rodzaje płytek
1. Pojazdy elektryczne (EV) i szybkie ładowanie
2Energia odnawialna i energia przemysłowa
3. 5G & RF Communications
4- Lotnictwo i obrona.
5Elektronika konsumencka i przemysłowa
1. Produkcja pełnego cyklu i dostosowanie
· Produkcja podłoża SiC (2" do 12")
· Wzrost naczelny (CVD) z kontrolowanym dopingiem (typ N/P)
· Przetwarzanie płytek (płukanie, polerowanie, oznakowanie laserowe, drukowanie)
2. Badania i certyfikacja
· XRD (krystalowość), AFM (porywność powierzchni), efekt Halla (ruchliwość nośnika)
· Kontrola wad (gęstość otworów, mikrorury < 1/cm2)
3Wsparcie globalnego łańcucha dostaw
· Szybkie tworzenie prototypów i realizacja zamówień masowych
· Doradztwo techniczne w zakresie projektowania urządzeń SiC
Dlaczego wybrać nas?
✔ Integracja pionowa (substrat → epitaksja → gotowa płytka)
✔ Wysoka wydajność i konkurencyjne ceny
✔ Wsparcie badawczo-rozwojowe dla urządzeń SiC nowej generacji
✔ szybkie terminy realizacji i globalna logistyka
(Przez kartę danych, przykłady lub cytaty, skontaktuj się z nami już dziś!)
1P: Jakie są kluczowe różnice między 2-calowymi, 4-calowymi i 6-calowymi płytkami SiC?
Odpowiedź: Główną różnicą jest skalowalność produkcji (6" umożliwia większą objętość) i koszty za chip (większe płytki obniżają koszty urządzenia o ~ 30%).
2P: Dlaczego wybrać 4H-SiC zamiast krzemu do urządzeń energetycznych?
Odpowiedź: 4H-SiC oferuje 10 razy wyższe napięcie rozbicia i 3 razy lepszą przewodność cieplną niż krzemu, umożliwiając mniejsze, bardziej wydajne systemy zasilania.
