Sapphire Wafer z osi C w kierunku płaszczyzny M 20° Al2O3 Dia 2"3"4"6"8"

Sapphire Wafer  off C-axis toward M-plane 20° Al2O3 Dia 2"3"4"6"8" Customize Orientation

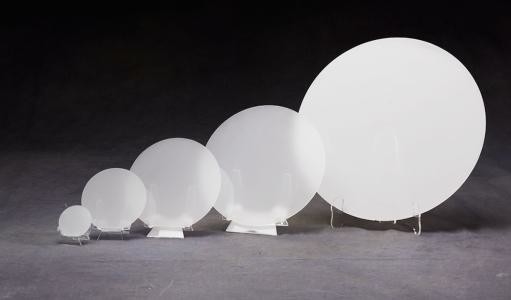

Sapphire Wafer  off C-axis toward M-plane 20° Al2O3 Dia 2"3"4"6"8" Customize Orientation Sapphire Wafer  off C-axis toward M-plane 20° Al2O3 Dia 2"3"4"6"8" Customize Orientation Sapphire Wafer  off C-axis toward M-plane 20° Al2O3 Dia 2"3"4"6"8" Customize Orientation Sapphire Wafer  off C-axis toward M-plane 20° Al2O3 Dia 2"3"4"6"8" Customize Orientation

Duży Obraz :  Sapphire Wafer z osi C w kierunku płaszczyzny M 20° Al2O3 Dia 2"3"4"6"8"

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: zmsh
Szczegółowy opis produktu
Twardość: 9 Mohsa Materiał: 99,999% Sapphire Crystal
gęstość: 3,98 g/cm3 Orientacja: Można je dostosować
Wielkość: "lub 3" lub "lub 4" lub "lub 8" Gęstość: niestandardowe
Powierzchnia: ssp lub dsp TTV: zależą od rozmiaru
WRAP/BOW: zależą od rozmiaru
Podkreślić:

dostosować orientację Sapphire Wafer

,

4'' Sapphire Wafer

,

Al2O3 Szafirowa płytka



Wafer szafirowy z osi C w kierunku płaszczyzny M20°Al.2O3 średnica 2"/3"/4"/6"/8", orientacja niestandardowa



Ten ultra-wysokiej czystości szafirowy płytka cechy z osi C do M-Plane20°orientacja o czystości 99,999% (5N) Al2O3, zaprojektowana do zaawansowanego wzrostu epitaksyjnego i specjalistycznych zastosowań półprzewodnikowych.Dostępne w standardowych średnicach (2" do 8") z dostosowywalnymi orientacjami i grubościami, zapewnia wyjątkową precyzję kryształoograficzną, ultra niską gęstość defektów i doskonałą stabilność termiczną / chemiczną.,i urządzeń opartych na ZnO, co sprawia, że jest idealny do wysokiej wydajności diod LED, diod laserowych, elektroniki mocy i filtrów SAW / BAW.






Główne cechy płytki safirowej





Dokładna orientacja odcięcia:

20° od osi C w kierunku płaszczyzny M , zmniejszając wady zestawienia kroków i poprawiając jednolitość warstwy epitaksyalnej.

Dostępne dla specjalistycznych zastosowań niestandardowe kąty odcięcia (0,2° ∼5°).





Ultrawysoka czystość (5N Al2O3):

990,999% czystości z śladowymi zanieczyszczeniami (Fe, Ti, Si) < 5 ppm, zapewniając minimalne straty elektryczne/optyczne.





Dostosowywalne wymiary i orientacje:

Średnica: 2", 3", 4", 6", 8"

Gęstość: od 100 μm do 1000 μm (tolerancja ± 5 μm).

Alternatywne orientacje: płaszczyzna A (1120), płaszczyzna R (1102) lub mieszane cięcia na żądanie.





Wyższa jakość powierzchni:

Polish gotowy do epi: Ra <0,5 nm (strona przednia) dla bezbłędnego osadzenia cienkiej folii.

Polerowanie dwustronne (DSP): Ra < 0,3 nm dla zastosowań optycznych.





Wyjątkowe właściwości materiału:

Stabilność termiczna: Punkt topnienia ~ 2,050°C, odpowiedni do procesów MOCVD/MBE.

Przejrzystość optyczna: > 85% przenoszenia (UV do średniego IR: 250 ‰ 5000 nm).

Wytrzymałość mechaniczna: twardość 9 Mohs, odporność na zużycie chemiczne/abrazywne.

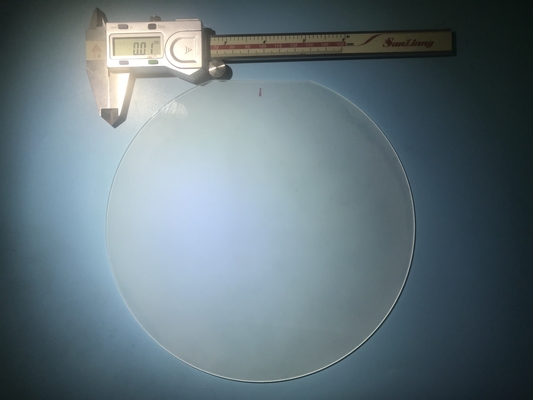

Sapphire Wafer z osi C w kierunku płaszczyzny M 20° Al2O3 Dia 2"3"4"6"8" 0










ZastosowanieWafel z szafiru



Optoelektronika:

Diody diodowe/diody laserowe oparte na GaN: diody diodowe niebieskie/UV, mikro-diody diodowe i lasery emitujące krawędzie.

Okna laserowe: wysokiej mocy CO2 i składniki laserowe excimerów.



Elektryka energetyczna i radiowa:

HEMT (High Electron-Mobility Transistors): wzmacniacze mocy 5G/6G i systemy radarowe.

Filtry SAW/BAW: orientacja płaszczyzny M zwiększa wydajność piezoelektryczną.



Przemysł i obrona:

Okna IR i kopuły rakietowe: wysoka przejrzystość w ekstremalnych warunkach.

Czujniki szafirowe: pokrycia odporne na korozję w trudnych warunkach.



Technologie kwantowe i badawcze:

Substraty do superprzewodzących kubitów (liczenia kwantowe).

Optyka nieliniowa: kryształy SPDC do badań zagniewania kwantowego.



Półprzewodnik i MEMS:

płytki SOI (Silicon-on-Isolator) do zaawansowanych układów stacjonarnych.

Rezonatory MEMS: stabilność wysokiej częstotliwości z cięciami płaszczyzny M.

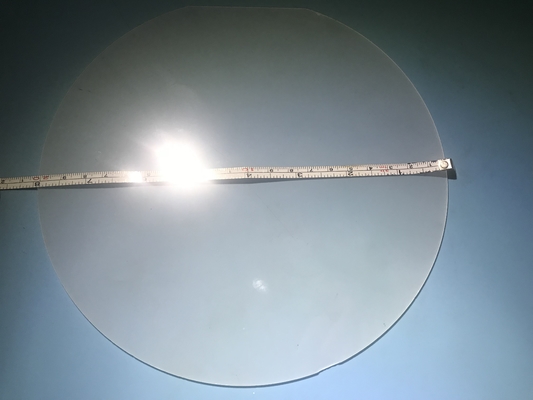

Sapphire Wafer z osi C w kierunku płaszczyzny M 20° Al2O3 Dia 2"3"4"6"8" 1








Specyfikacje



Parametry

Wartość

Średnica 2", 3", 4", 6", 8" (±0,1 mm)
Gęstość 100 ‰ 1500 μm (± 5 μm)
Orientacja z osi C w kierunku płaszczyzny M 20°
Czystość 990,999% (5N Al2O3)
Wskaźnik rozmiarów < 0,5 nm (przygotowane do stosowania w przypadku epi)
Gęstość zwichnięć < 500 cm−2
TTV (rozmiana całkowitej grubości) < 10 μm
Łuk/Warp < 15 μm
Przejrzystość optyczna 250 ‰ 5000 nm (> 85%)






Pytania i odpowiedzi



Q1:Dlaczego wybrać20° od osi C w kierunku płaszczyzny M na epitaxę?
A1:Odcięcie osi M poprawia mobilność atomów podczas wzrostu, zmniejsza wady i zwiększa jednolitość filmów GaN dla urządzeń o dużej mocy.



P2:Czy mogę poprosić o inne kierunki nieprzebrane (np. oś A)?
A2:Tak. Dostępne są indywidualne orientacje (płaszczyzna A, płaszczyzna R lub cięcia mieszane) z tolerancją ± 0,1°.



P3: Jakie są zalety DSP dla zastosowań laserowych?

A3:DSP zapewnia < 0,3 nm grubości po obu stronach, zmniejszając straty rozpraszania dla optyki laserowej o dużej mocy.
