| Nazwa marki: | ZMSH |
| MOQ: | 10 szt |
| Cena £: | Pricing is subject to market fluctuations |
| Czas dostawy: | 2-4 tygodnie |
| Warunki płatności: | T/T |
Opis produktu
4-calowy monokryształ szafiru C-Plane SSP do epitaksji GaN / III-azotków
Przegląd
Produkujemy czystość 5N (99,999%) monokryształ Al₂O₃ do zaawansowanych zastosowań półprzewodnikowych, optoelektronicznych i optycznych.
Podłoża te są polerowane jednostronnie, co zapewnia doskonałą gładkość powierzchni (Ra ≤ 0,2 nm). Podłoża te oferują wyjątkową stabilność termiczną (>1500 °C), wysoką przepuszczalność optyczną (~86–89% przy 550 nm) i ścisłą jednorodność grubości (TTV ≤20 µm). Są idealne do wzrostu epitaksjalnego LED, urządzeń półprzewodnikowych GaN i III-azotków oraz zastosowań wysokotemperaturowych lub optycznych.
Kluczowe cechy
Wysokiej czystości [Czystość 5N (99,999%)] monokryształ szafiru (Al₂O₃)
Orientacja C-plane (0001) z tolerancją ±0,3°
Powierzchnia polerowana jednostronnie (SSP), przednia Ra < 0,2 nm
Doskonała płaskość i niskie ugięcie (<15 µm)
Wysoka stabilność termiczna i chemiczna w trudnych warunkach
Dostępne niestandardowe osie, średnice i grubości
Specyfikacje
| Parametr | Specyfikacja |
|---|---|
| Średnica | 100 mm ± 0,3 mm (4 cale) |
| Orientacja | C-plane (0001), ±0,3° |
| Grubość | 650 µm ± 15 µm |
| Ugięcie | <15 µm |
| Powierzchnia przednia | Polerowana jednostronnie (Ra < 0,2 nm) |
| Chropowatość strony tylnej |
1,0 ± 0,2µm
|
| TTV (całkowita zmienność grubości) | ≤ 20 µm |
| LTV (lokalna zmienność grubości) | ≤ 20 µm |
| Odkształcenie | ≤ 20 µm |
| Materiał | >99,999% czystości Al₂O₃ |
Właściwości mechaniczne i termiczne
Zastosowania
Podłoże do wzrostu epitaksjalnego GaN, AlN oraz III-V lub II-VI
Produkcja niebieskich, zielonych, białych i UV LED
Podłoża dla diod laserowych (LD)
Komponenty i okna optyczne w podczerwieni (IR)
Optyka precyzyjna i mikroelektronika
Szkiełka do zegarków, osłony smartfonów
Dlaczego wybrać szafir C-Plane?
Podłoże szafirowe jest idealne do wysokowydajnych zastosowań optycznych i elektronicznych. Szafir oferuje wyjątkową twardość (9 w skali Mohsa), wysoką stabilność termiczną do ok. 1500 °C i doskonałą odporność chemiczną, co czyni go idealnym wyborem do wymagających środowisk, takich jak podczas procedur wzrostu krystalicznego MOCVD i MBE. Jego struktura C-plane jest również rozsądnie kompatybilna ze strukturą krystaliczną III-azotków, co ułatwia wyrównanie epitaksjalne i jednorodny wzrost kryształu.

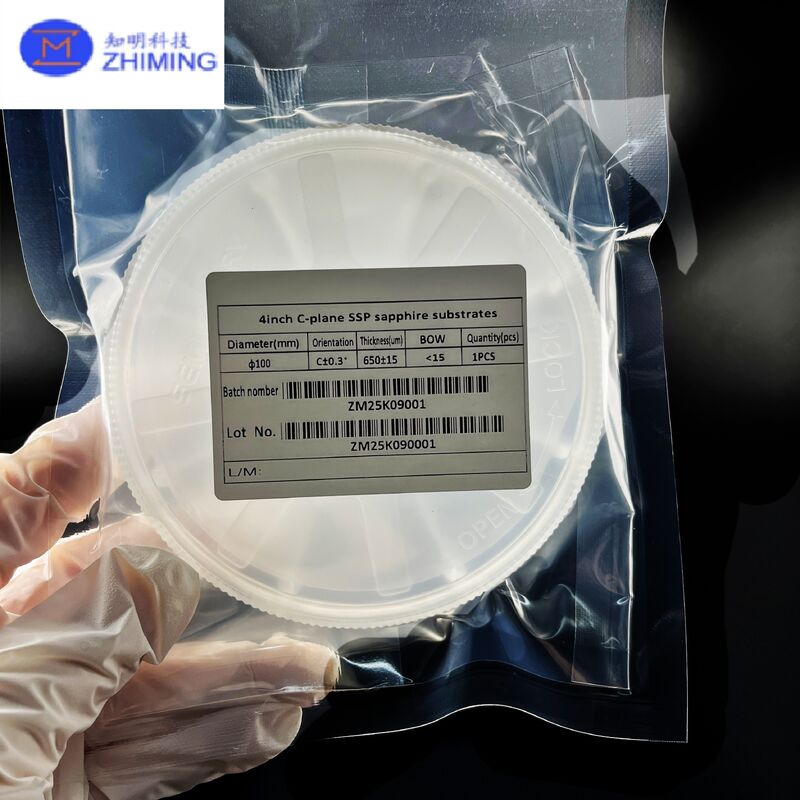

Pakowanie i wysyłka
25 płytek w jednym pudełku kasetowym w worku próżniowym lub metodą niestandardową na życzenie
FAQ
P: Jaki jest zakres przepuszczalności optycznej?
O: Przezroczysty od ok. 200 nm (UV) do ok. 5000 nm (średnia podczerwień).
P: Czy płytka jest przewodząca?
O: Nie — szafir jest izolatorem, idealnym do zapobiegania prądom upływu w elektronice.
P: Czy płytkę można dostosować?
O: Tak, akceptujemy niestandardowe średnice, grubości i orientacje osi zgodnie ze specyfikacją klienta.
