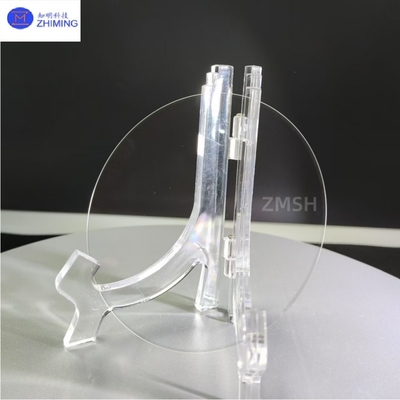

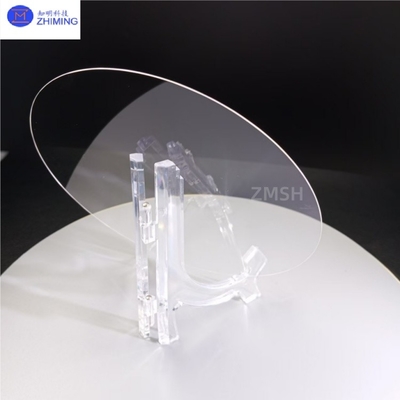

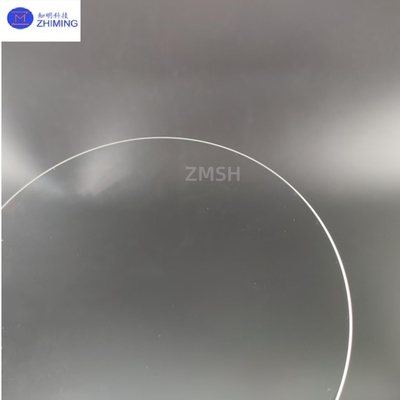

Sapphire Wafer Off C-axis w kierunku M-plane8°Al.2O₃, Prężnica 2"/3"/4"/6"/8", grubość niestandardowa
To...wysoce precyzyjna płytka szafirowacharakteryzuje 8° odOś C w kierunku orientacji płaszczyzny Ma także990,999% (5N) czystości, zoptymalizowany do lepszego wzrostu epitaksyalnego w zaawansowanych zastosowaniach optoelektronicznych i półprzewodnikowych.średnice standardowe (2" do 8")z dostosowywalnymi grubościami zapewnia wyjątkową jednolitość kryształkową, bardzo niską gęstość wad i wyjątkową stabilność termiczną/chemiczną.Kontrolowany kąt odcięcia 1 ° zwiększa epitaxyę GaN i AlN poprzez zmniejszenie defektów stopniowego gromadzenia, co czyni go idealnym dla wysokiej wydajności diod LED, diod laserowych, elektroniki mocy i urządzeń RF.
Główne cechy płytki safirowej
Dokładna orientacja odcięcia
8° odOś C w kierunku płaszczyzny M, zaprojektowane w celu poprawy jednolitości płyty epitaksyalnej i zminimalizowania wad w urządzeniach opartych na GaN.
Ultrawysoka czystość (5N Al)2O3)
990,999% czystościz śladowymi zanieczyszczeniami (Fe, Ti, Si) < 5 ppm, zapewniając optymalne osiągi elektryczne i optyczne.
Prężnice:2", 3", 4", 6", 8" (tolerancja ± 0,1 mm).
Gęstość:100 μm do 1500 μm (tolerancja ± 5 μm), dostosowane do:
specyficzne zastosowania.
Polish gotowy do użycia w epi: Ra <0,5 nm (strona przednia) w przypadku bezbłędnego osadzania cienkich folii.
Stabilność termiczna:Punkt topnienia ~ 2,050°C, odpowiedni do:
procesy wysokotemperaturowe (MOCVD, MBE).
Przejrzystość optyczna:> 85% przepuszczalności (UV do średniej IR: 250 nm ∼ 5000 nm).
Wzmocnienie mechaniczne: 9 twardość Mohsa, odporność na ety chemiczne i ścieranie.
Wykorzystanie płytki safirowej
Optoelektronika
Diody LED/diody laserowe oparte na GaN: niebieskie/UV diody LED, mikro-diody LED i VCSEL.
Okna laserowe o dużej mocy: CO2 i składniki laserowe excimerów.
Elektryka energetyczna i radiowa
HEMT (transistory o wysokiej mobilności elektronicznej): wzmacniacze mocy 5G/6G i systemy radarowe.
Diody Schottky i MOSFETy: Urządzenia wysokonapięciowe dla pojazdów elektrycznych.
Przemysł i obrona
Okna IR i kopuły rakietowe: Wysoka przejrzystość w trudnych warunkach.
Czujniki safiru: pokrycia odporne na korozję do monitorowania przemysłowego.
Technologie kwantowe i naukowe
Substraty do superprzewodzących kubitów(przeliczanie kwantowe).
Kryształy SPDC (Spontaneous Parametric Down-Conversion)dla optyki kwantowej.
Półprzewodniki i MEMS
Płytki SOI (Silicon-on-Isolator)dla zaawansowanych układów integracyjnych.
czujniki ciśnienia MEMSWymagają chemicznej obojętności.
Specyfikacje
|
Parametry
|
Wartość
|
| Średnica |
2", 3", 4", 6", 8" (±0,1 mm) |
| Gęstość |
Wymagania w odniesieniu do urządzeń, które mogą być wykorzystywane do wykonywania zadań określonych w pozycji 1A001. |
| Orientacja |
z osi C w kierunku płaszczyzny M 8° |
| Czystość |
990,999% (5N Al2O3) |
| Wskaźnik rozmiarów |
< 0,5 nm (przygotowane do stosowania w przypadku epi) |
| Gęstość zwichnięć |
< 500 cm−2 |
| TTV (rozmiana całkowitej grubości) |
< 10 μm |
| Łuk/Warp |
< 15 μm |
| Przejrzystość optyczna |
250 ‰ 5000 nm (> 85%) |
Pytania i odpowiedzi
Q1: Czy mogę poprosić o inny kąt odcięcia (np. 0,5° lub 2°)?
A2: - Tak, to prawda.Dostępne są niestandardowe kąty odcięcia z tolerancją ± 0,1°.
P2: Jaka jest maksymalna dostępna grubość?
A6:Do1,500 μm (1,5 mm)dla stabilności mechanicznej w zastosowaniach o wysokim obciążeniu.
P3: Jak należy przechowywać płytki, aby zapobiec zanieczyszczeniu?

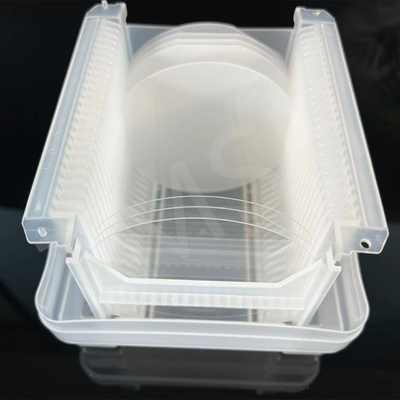

A10:PrzechowywaćKasety zgodne z wymogami czystych pomieszczeńlub szafki azotowe (20-25°C, wilgotność < 40%).
