Szczegóły Produktu:
Zapłata:
|
Orientacja: | Plane C <0001> | Średnica: | 300 mm±0,5 mm |
---|---|---|---|
Gęstość: | 1000um ± 50um | Materiał: | Szafirowy kryształ |
Polerowane: | ssp lub dsp | TTV: | <15um |
kokarda: | <50um | ||
Podkreślić: | Sapphire Wafer 12',Czyste płytki szafirowe |

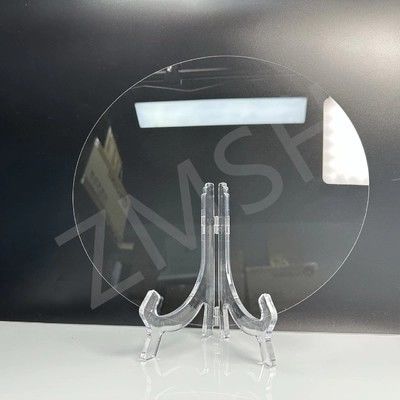

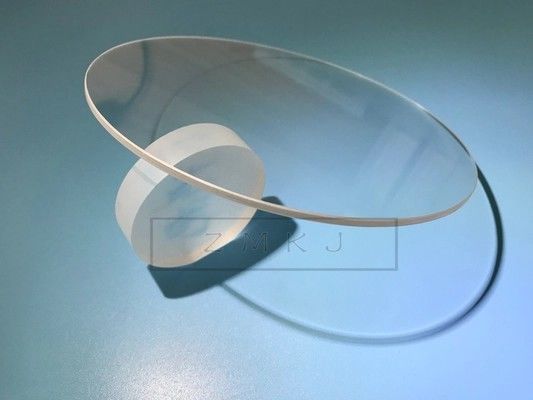

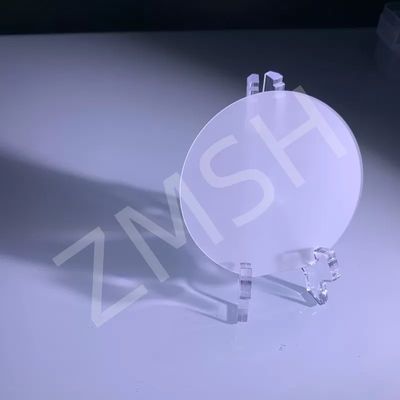

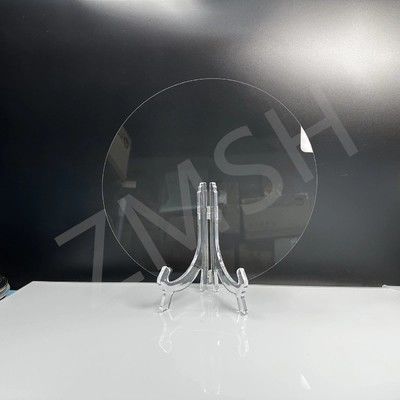

12" Sapphire Wafer 250mm średnica (± 0,5mm) 1000μm grubość C-Plane
To...12-calowa (250 mm) płytka szafirowaOferuje najwyższą precyzję w branży (± 0,5 mm średnicy, grubości 1000 μm) i ultra wysoką czystość (99,99%), zoptymalizowaną dla zaawansowanych zastosowań półprzewodnikowych i optoelektronicznych.Orientacja płaszczyzny C (0001)zapewnia wyjątkową jakość wzrostu epitaksjalnego urządzeń opartych na GaN, a jego duża średnica maksymalizuje wydajność produkcji w przypadku produkcji dużych objętości.000°C)W przypadku płytek o wysokiej wytrzymałości, przejrzystości optycznej (85% + od UV do średniej IR) i wytrzymałości mechanicznej (9 twardości Mohs) jest idealna do elektroniki mocy, diod LED, systemów laserowych i najnowocześniejszych technologii kwantowych.
Główne cechy płytki safirowej
Dokładność płytek szafirowych:
Średnica: 250 mm ± 0,5 mm, kompatybilny z liniami produkcyjnymi półprzewodników o wymiarze 12".
Gęstość: 1000 μm ± 15 μm, zaprojektowane z myślą o wytrzymałości mechanicznej i jednolitości procesu.
Sapphire Wafer'sUltrawysoka czystość (4N):
990,99% czystego Al2O₃, wyeliminując zanieczyszczenia pogarszające właściwości optyczne/elektryczne.
Sapphire Wafer'sWyjątkowe właściwości materiału:
Stabilność termiczna: Punkt topnienia ~ 2,050°C, odpowiedni do ekstremalnych warunków.
Jasność optyczna: > 85% transmisji od 350 nm do 4500 nm (UV do średniego podczerwieni).
Twardość: 9 Mohs, odporny na zadrapania i korozję chemiczną.
Sapphire Wafer'sOpcje jakości powierzchni:
Polish gotowy do użycia w epi: Ra < 0,3 nm (mierzone za pomocą AFM), idealnie nadaje się do osadzenia cienkich folii.
Polerowanie dwustronnedostępne do zastosowań optycznych precyzyjnych.
Wnioskiz płytki safirowej
Sapphire Wafer wZaawansowana optoelektronika:
Diody LED/diody laserowe oparte na GaN: niebieskie/UV diody LED, VCSEL do LiDAR i czujników 3D.
Ekrany mikro-LED: Jednolite podłoże do ekranów AR/VR nowej generacji.
Sapphire Wafer wUrządzenia zasilania i częstotliwości radiowych:
Zwiększacze mocy 5G/6G: Niska utrata dielektryczna przy wysokich częstotliwościach.
HEMT i MOSFET: Tranzystory wysokonapięciowe do pojazdów elektrycznych.
Sapphire Wafer wPrzemysł i obrona:
Okna IR/kopuły rakietowe: Przejrzystość w trudnych warunkach (np. w przemyśle lotniczym).
Czujniki safiru: pokrycia odporne na korozję do monitorowania przemysłowego.
Sapphire Wafer wWschodzące technologie:
Technologia do noszenia: Ultra trwałe szkło osłonowe dla smartwatches.
Specyfikacje
Parametry |
Wartość |
---|---|
Średnica | 250 mm ± 0,5 mm |
Gęstość | 1,000μm ±15μm |
Orientacja | Powierzchnia C (0001) ±0,2° |
Czystość | > 99,99% (4N) |
Wskaźnik rozmiarów | < 0,3 nm (przygotowane do stosowania w epinefrynie) |
TTV | < 15 μm |
Pochyl się | < 50 mm |
