Podkreślić:
Wykluczone płytki z węglanu krzemowego
, Wafer z węglanu krzemowego
, Płytki z węglanu krzemowego 4H-N
Materiał: |
Kryształ SIC |
Rodzaj: |
N |
Wielkość: |
3/3/4/6/8/12 |
Gęstość: |
500um ± 50um |
Orientacje: |
4,0 stopni poza osą + 0,5 stopnia w kierunku <11-20> |
Chropowatość powierzchni (twarz węglowa): |
Ra <0,5 nm z twarzą węglową epi-gotową |
Oporność: |
<0,25 ohm.cm |
Chropowatość powierzchni (twarz krzemu): |
Optyczne wypolerowane |
TTV: |
<10um |
kokarda: |
<30um |
zawinąć: |
<30um |

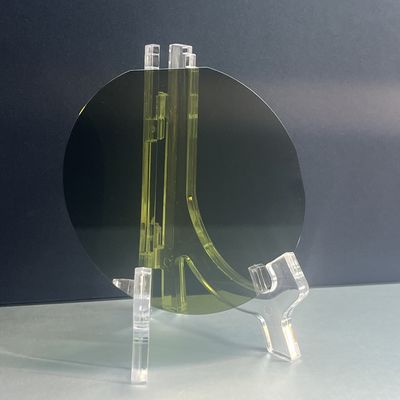

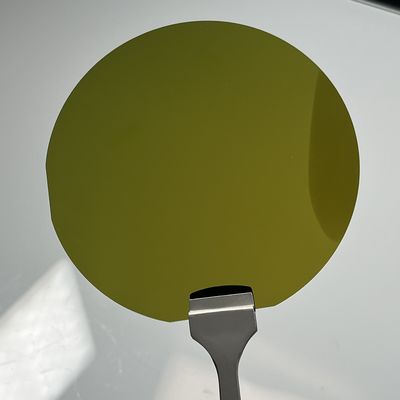

Karbyd krzemowy SiC Wafer 4H-N 2"3"4"6"8"12" N Typ Prime / Dummy / Research Grade
4H-N 2/3/4/6/8/12 cali Substrat z węglanu krzemu (SiC)
Niniejsza seria produktów dostarcza wysokiej czystości podłoża z węglanu krzemu (SiC) w wielu średnicach (2", 3", 4", 6", 8" i 12"), przeznaczone do zaawansowanych półprzewodników, elektroniki mocy,i zastosowań optoelektronicznychDostępne w klasie Prime (grady urządzenia), Dummy (procesowe badania) i Research (eksperymentalne), podłoże te charakteryzują się doskonałą przewodnością cieplną (> 400 W/m·K dla SiC), wysokim napięciem awaryjnym,i wyższa stabilność chemiczna.
Prime Grade zapewnia bardzo niską gęstość wad, dzięki czemu jest idealny do urządzeń o wysokiej wydajności, takich jak MOSFET, diody Schottky i komponenty RF.The Dummy Grade oferuje opłacalne rozwiązania optymalizacji procesów, natomiast poziom badawczy wspiera badania naukowe i przemysłowe w zakresie technologii półprzewodników o szerokim zakresie.
Dzięki dostosowywalnym specyfikacjom (doping, grubość, polerowanie), podłoże te spełniają rygorystyczne wymagania w zakresie elektroniki mocy, komunikacji 5G i zastosowań w pojazdach elektrycznych (EV).
Tabela specyfikacji
| Właściwości |
Specyfikacje |
| Materiał |
4H SiC |
| Opakowanie |

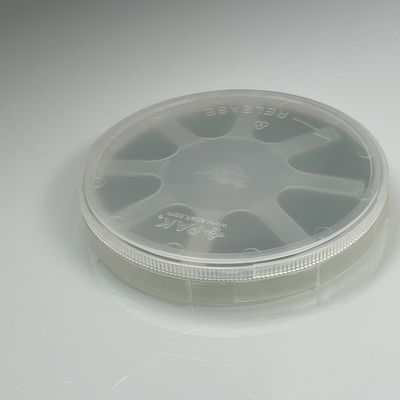

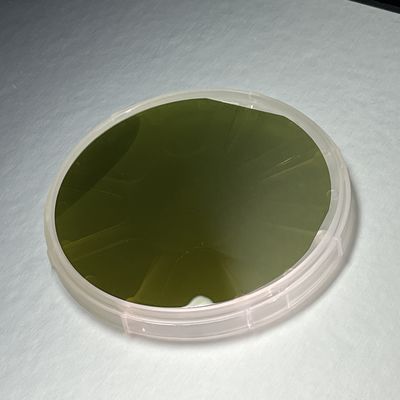

Pojedynczy opakowanie płytki |
| Rodzaj |
Typ N |
| Średnica |
150 mm ±0,25 mm (4 cali) |
| Gęstość |
500 μm ± 50 μm |
| Zmiana powierzchni |
Ra ≤ 0,5 nm z powierzchnią węglową gotową na epi |
| Zmiana powierzchni |
Optycznie wypolerowane |
| Wytyczne |
40,0 stopnia od osi ±0,5 stopnia w kierunku <11-20> |
| MPD |
≤ 0,5/cm2 lub mniej |
| TTV/BOW/Warp |
< 10 μm /< 30 μm /< 30 μm |
| FWHM |
≤ 30 sekund łukowych lub mniej |
| Mieszkanie podstawowe i średnie |
Nie jest wymagane (brak płaskiego szlifowania) |
| Odporność |
< 0,25 ohm.cm |
Zastosowania płytek SiC
Nasze 4H-N podłoże są zaprojektowane dla najnowocześniejszych technologii w wielu branżach:
1Elektryka energetyczna
- Pojazdy elektryczne (EV): wysokonapięciowe SiC MOSFET i falowniki do efektywnej konwersji mocy.
- Systemy szybkiego ładowania: umożliwiają kompaktowe, wydajne ładowarki dla pojazdów elektrycznych i elektroniki użytkowej.
- Napędy silników przemysłowych: wydajność w środowiskach o wysokiej temperaturze.
2Komunikacja radiowa i bezprzewodowa
- Stacje bazowe 5G: tranzystory o wysokiej częstotliwości z niską stratą sygnału.
- Systemy radarowe i satelitarne: Zwiększone wykorzystanie mocy w przemyśle lotniczym i obronnym.
3. Optoelektronika
- UV-diody LED i lasery: lepsze zarządzanie cieplne dla zastosowań o wysokiej jasności.
4Technologie badawcze
- Badania półprzewodników szerokopasmowych: Fundamentalne badania właściwości materiałów.
Często zadawane pytania (FAQ)
1.Czy substraty te mogą być dostosowywane pod względem dopingu i grubości?
Tak, oferujemy warianty typu N (z dopingiem azotu) i typu P (z dopingiem aluminium) z regulowaną rezystywnością.
2- Jaki jest czas realizacji zamówień?
- Standardowe rozmiary (2-6 stóp): 2-4 tygodnie.
- Wielkie rozmiary (8"-12"): 4-6 tygodni (w zależności od dostępności).
3Jak należy przechowywać i obsługiwać podłoże?
- Przechowywać w warunkach czystych pomieszczeń (klasa 1000 lub lepsza).
- Trzymaj rękawiczki z nitrylu, aby uniknąć zanieczyszczenia.
- Unikaj obciążenia mechanicznego krawędzi.
