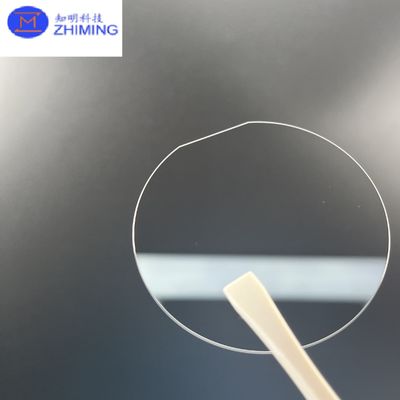

Szafir Wafer 3" Dia76.2±0.1mm, grubość 550um, C-Plane 0001 DSP/SSP

Sapphire Wafer 3" Dia 76.2±0.1mm Grubość 550um C-Plane 0001 DSP SSP

Wafer szafirowy o średnicy 3 cali z opcjami grubości 550 μm stanowi najnowocześniejszy substrat krystaliczny półprzewodnikowy, szeroko stosowany w wielu branżach zaawansowanych technologicznie.O dokładnej średnicy 76.2 ± 0,1 mm i ukierunkowane wzdłuż płaszczyzny C (0001), te płytki szafirowe są zoptymalizowane do zastosowań wymagających wyjątkowych właściwości optycznych, elektrycznych i mechanicznych.Wyprodukowane pod rygorystyczną kontrolą jakości, te płytki szafirowe oferują najwyższą czystość, jednolitość i jakość powierzchni, dzięki czemu są idealne do zaawansowanej elektroniki, optoelektroniki i badań naukowych.

Specyfikacja produktu

Zastosowanie płytek szafirowych

Unikalne właściwości płytek szafirowych sprawiają, że nadają się one do szerokiego zakresu najnowocześniejszych zastosowań:

1Elektronika i półprzewodniki
- Materiał podłożowy do GaN i innych półprzewodników szerokopasmowych
- Urządzenia wysokiej częstotliwości, filtry RF i elementy mikrofalowe
- Substrat dla systemów mikroelektromechanicznych (MEMS)

2Naukowo-przemysłowe

- Substrat do wzrostu epitaksyjnego materiałów zaawansowanych
- składniki w środowiskach o wysokiej temperaturze i promieniowaniu
- Precyzyjne urządzenia i czujniki optyczne

Częste pytania

Q1:Jaki jest czas realizacji zamówień na zamówienie?

• Standardowe specyfikacje: 2 tygodnie
• grubość/orientacja na zamówienie: 4 tygodnie

P2: Jak należy przechowywać płytki?

• Pokój czysty klasy 1000

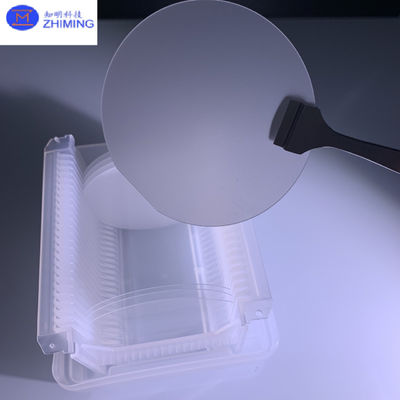

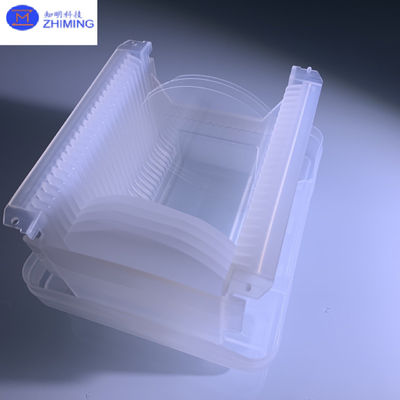

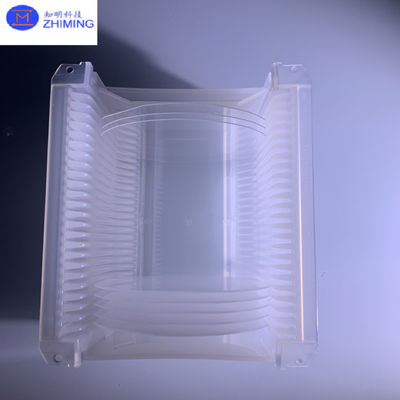

• Kasety oczyszczone azotem
• Unikaj promieniowania UV

P3:Czy oferujecie mniejsze/większe średnice?

• "2" (50,8 mm)
• 3" (76,2 mm)
• 4" (101,6mm)
• 6" (150 mm)
• 8" (200 mm)
