| Nazwa marki: | ZMSH |
| Numer modelu: | Fully Automatic Precision Dicing Saw equipment |
| MOQ: | 2 |
| Cena £: | by case |
| Czas dostawy: | 5-10months |
| Warunki płatności: | T/T |
Abstrakt

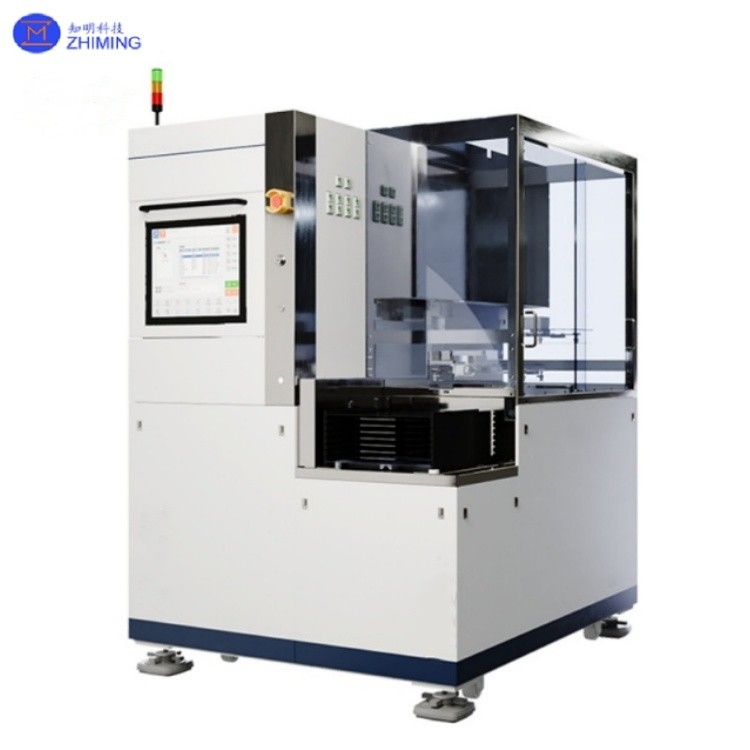

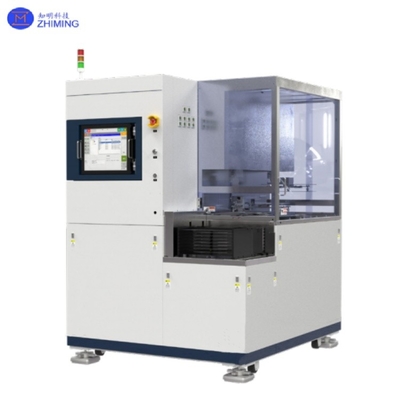

Całkowicie automatyczne precyzyjne cięcie piły do cięcia płytek o pojemności 12 cali
Całkowicie automatyczna piła do cięcia precyzyjnej jest zaawansowanym systemem cięcia półprzewodników zaprojektowanym do wysokiej precyzji separacji płytek (8"/12") i kruchych materiałów.Wykorzystanie technologii lampy diamentowej (30,000-60,000 RPM), osiąga dokładność cięcia na poziomie mikrona (± 2 μm) przy minimalnym szczeleniu (< 5 μm), przewyższając alternatywne metody w zastosowaniach półprzewodnikowych i zaawansowanych opakowań.System integruje szpilki o wysokiej sztywności, etapy pozycjonowania nanometrycznego i inteligentne ustawienie widzenia do pracy bezzałogowej, spełniające rygorystyczne wymagania nowoczesnej produkcji chipów i przetwarzania półprzewodników trzeciej generacji.
Parametry techniczne
| Parametry | Specyfikacja |
| Rozmiar roboczy | Φ8", Φ12" |
| Węgiel | Podwójna oś 1.2/1.8/2.4/3.0, maksymalnie 60000 obr./min |
| Rozmiar ostrza | "2" ~ 3" |
| Oś Y1/Y2 | Wzrost w jednym kroku: 0,0001 mm |
| Dokładność pozycjonowania: < 0,002 mm | |
| Zakres cięcia: 310 mm | |
| Oś X | Zakres prędkości podawania: 0,1 ‰ 600 mm/s |
| Oś Z1 / Z2 | Wzrost w jednym kroku: 0,0001 mm |
| Dokładność pozycjonowania: ≤ 0,001 mm | |
| θ Oś | Dokładność pozycjonowania: ±15" |
| Stacja czyszczenia | Prędkość obrotowa: 100~3000 obrotów na minutę |
| Sposób czyszczenia: automatyczne płukanie i suszenie | |
| Napięcie robocze | 3-fazowe 380V 50Hz |
| Wymiary (W × D × H) | 1550×1255×1880 mm |
| Waga | 2100 kg |
Zalety
1Szybkie skanowanie kadry kasetowej z systemem ostrzegania przed kolizją umożliwia szybkie precyzyjne pozycjonowanie i lepszą możliwość korekty błędów;
2Innowacyjny tryb cięcia synchronicznego z dwoma wrotami zwiększa wydajność obróbki o 80% w porównaniu z systemami z jednym wrotem;
3. Premium importowane śruby kulkowe, przewodniki liniowe i kontrolę zamkniętej pętli osi Y zapewniają długoterminową stabilność obróbki;
4. Całkowicie zautomatyzowana obsługa (ładowanie/pozycjonowanie/cięcie/inspekcja) znacznie zmniejsza interwencję ręczną;
5Unikalna konstrukcja podwójnych wrotów w stylu bramki z minimalną odległością ostrza 24 mm spełnia różnorodne wymagania cięcia;
Cechy
1. Wysoce precyzyjny system pomiaru wysokości bez kontaktu;
2. Możliwość jednoczesnego cięcia wielowafery z dwoma ostrzami;
3Inteligentne systemy wykrywania (automatyczna kalibracja/inspekcja śladu cięcia/monitorowanie pęknięć ostrza);
4. Algorytmy wielowarunkowego wyrównania dostosowywalne do różnych wymagań procesu;
5. Monitoring pozycji w czasie rzeczywistym z automatyczną korektą błędów;
6Mechanizm weryfikacji jakości pierwszego kawałka;
7Zastosowalna integracja modułu automatyki fabrycznej;
Materiały i zastosowania adaptacyjne
| Materiał | Typowe zastosowania | Wymogi dotyczące przetwarzania |
| Azotany aluminium (AlN) | Substraty termiczne o dużej mocy, opakowania LED | Niskonapięciowe wycinanie, zapobieganie delaminacji |
| PZT Ceramic | Filtry 5G, urządzenia SAW | Cięcie stabilne o wysokiej częstotliwości |
| Bismut teluryd (Bi2Te3) | Moduły termoelektryczne | Przetwarzanie w niskich temperaturach |
| Monokrystalowy krzemowy (Si) | Chipy IC | Dokładność podmikronowego wycinania |
| Związek epoksydowy do formowania | Substraty BGA | Kompatybilność materiału wielowarstwowego |
| Cu Pillars/PI Dielectric | WLCSP | Przetwarzanie ultracienkiej płytki |

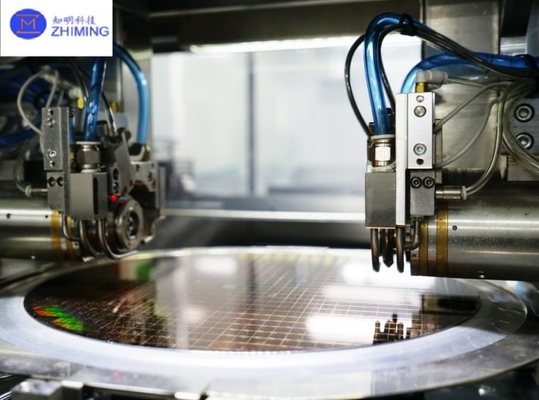

Wpływ obróbki
Pytania i odpowiedzi
1P: Do czego używa się w pełni automatycznej piły precyzyjnej?
Odpowiedź: Jest przeznaczony do precyzyjnego cięcia półprzewodników (krzemowych, SiC), ceramiki i kruchych materiałów, takich jak płytki szklane, osiągając precyzję na poziomie mikronów z minimalnym uszkodzeniem.
2P: W jaki sposób automatyczne wycinanie poprawia produkcję półprzewodników?
A: Główne korzyści:990,9% wydajności z dokładnością ± 2 μm, 50% szybciej niż w obsłudze ręcznej, cięcie ultracienkiej płytki (< 50 μm), zerowe zanieczyszczenie narzędziami.
Tag: #W pełni automatyczne precyzyjne urządzenia do cięcia piły, #8cm 12cm, #Wafer Cutting
