Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali

Im Online Czat teraz

Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali

Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch
Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch Thermo Compression Anodic Bonding Equipment Thermal Pressure Bonding Si Cu Al-Ge Material 600°C 2-8inch

Duży Obraz :  Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Orzecznictwo: rohs
Numer modelu: Urządzenia do łączenia anodowego termokompresyjne
Zapłata:
Minimalne zamówienie: 2
Cena: by case
Czas dostawy: 5-10 miesięcy
Zasady płatności: T/T
Szczegółowy opis produktu
Metody wiązania:: Łączenie ciśnienia termicznego Kompatybilne rozmiary opłat:: 2-8 cali
Kompatybilne materiały:: Si, cu, au, au-sn, al-ge Maksymalna temperatura:: 600℃
Maksymalna siła prasowa:: 100NN, dokładność kontroli ≤ ± 1% Napięcie anodowe i prąd:: ≤2KV, ≤100MA
Podkreślić:

Urządzenia do łączenia anodowego termokompresyjne

,

Urządzenia do wiązania anodowego



Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali





Streszczenie urządzeń anodowych do wiązania termokompresyjnych





Sprzęt do wiązania anodowego termokompresyjnego integruje technologię wiązania podwójnych procesów łączącą termokompresję i wiązanie anodowe,specjalnie zaprojektowane do metalizowanych opakowań płytek o wymiarze 2"-8" (e.g., systemy Si/Cu/Al-Ge) o maksymalnej temperaturze roboczej 600°C. Urządzenia do łączenia anodowego termokompresji poprzez precyzyjną kontrolę parametrów temperatury, ciśnienia i napięcia,osiąga wysokiej wytrzymałości hermetyczne uszczelnienie między płytkami, dzięki czemu nadaje się do zastosowań opakowaniowych wymagających wysokiej odporności na temperaturę i niezawodności, takich jak urządzenia MEMS i półprzewodniki mocy.Główną zaletą jest jednoczesna zdolność do łączenia metali dyfuzją (termokompresja) i łączenia międzyszkłowo-krzemowe (łączenie anodowe).








Specyfikacje techniczne systemu wiązania płytek





Wielkość płytki: 4-8 cali
Kompatybilne materiały: Si, Cu, Au, Au-Sn, Al-Ge itp.
Maksymalna temperatura: 600°C
Maksymalne ciśnienie: 100 kN, dokładność sterowania ± 1%
Poziom ogrzewania: 30°C/min
Jednorodność temperatury: ≤ ± 2%
napięcie i prąd anodowy: ≤2kV, ≤100mA
Dokładność po połączeniu: ≤ 5 μm, ≤ 2 μm
Sposób ładowania: Kaseta
Integracja wielofunkcyjna: Wykrywanie krawędzi, aktywacja, czyszczenie, wyrównanie, wiązanie
Atmosfera łącząca: Próżnia, metanol, gaz obojętny (opcjonalnie)al)





Sprzęt do wiązania anodowego termokompresji obsługuje obróbkę płytek o średnicy 2-8 cali o maksymalnej temperaturze roboczej 600 °C, zakresie ciśnienia 5-200 kN i poziomie próżni ≤5×10−3 Pa.Urządzenia do łączenia anodowego termokompresyjnego zawierają precyzyjny układ sterowania zamkniętą pętlą dla temperatury (± 1 °C), ciśnienie (wahania ≤±1%) i napięcie (0-2000 V regulowane do wiązania anodowego).jest specjalnie zaprojektowany do stosowania w hermetycznych opakowaniach (prędkość przecieku ≤1×10−8 Pa·m3/s) w MEMS i urządzeniach zasilania.








Związanie cieplne pod ciśnieniem

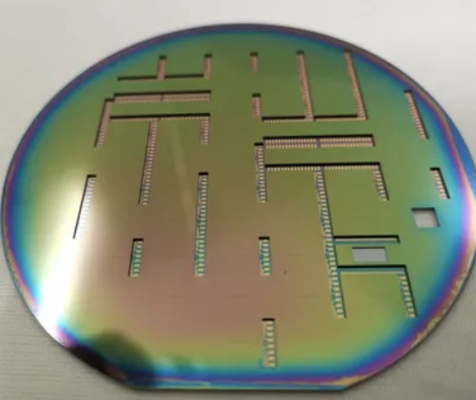

Połączenie Au-Si:



Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali 0




Zasada działania:



Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali 1

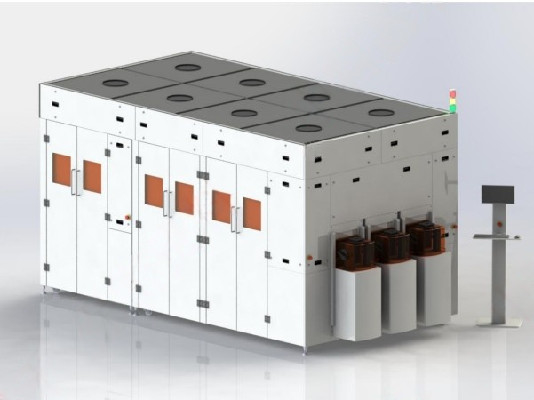

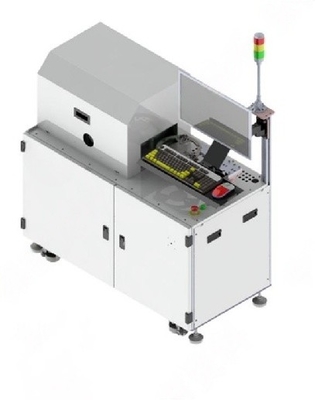

Wyposażenie do łączenia anodowego termokompresyjnego:



Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali 2





Wydajność wyrównania wiązania termokompresyjnego (dokładność < 2 μm)





Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali 3








Wnioski





· Opakowanie urządzenia MEMS: sprzęt do wiązania anodowego termokompresji pozwala na hermetyczną enkapsulację systemów mikroelektromechanicznych, zapewniając długoterminową niezawodność działania.



· Opakowania półprzewodnikowe mocy: sprzęt do wiązania anodowego termokompresji umożliwia wiązanie powierzchniowe odporne na wysokie temperatury i przewodzące cieplnie dla chipów o wysokiej mocy.



· Hermetyczne opakowanie czujników: sprzęt do wiązania anodowego termokompresji zapewnia ochronne opakowanie odporne na wilgoć/tlenkowanie dla czujników wrażliwych na środowisko.



· Integracja optoelektroniczna: sprzęt do wiązania anodowego termokompresji umożliwia wiązanie heteromateriałów między elementami optycznymi a elektronicznymi w celu zwiększenia wydajności konwersji fotoelektrycznej.








Wpływ obróbkiAnodowe wiązanie szkła i krzemu.





Sprzęt do wiązania anodowego termokompresji Si Cu Al-Ge Materiał 600 °C 2-8 cali 4








Pytania i odpowiedzi





1. P: Jakie są kluczowe zalety anodowego wiązania termokompresyjnego w porównaniu ze standardowym wiązaniem anodowym?
A: łączy siłę wiązania dyfuzyjnego metalu ze szklanym hermetycznym uszczelnieniem Si, umożliwiając opakowanie hybrydowe dla urządzeń MEMS/energetycznych w niższych temperaturach (≤600°C).




2P: Jakie materiały można połączyć przy użyciu anodowego połączenia termokompresyjnego?
Odpowiedź: Kompatybilny z stopami Si, szkła, Cu i Al-Ge - idealnie nadaje się do pokrywek MEMS, elektroniki mocy i optoelektroniki.
