Przegląd systemu wiązania płytek

Wyposażenie do wiązania płytek jest zaawansowanym sprzętem do wiązania specjalnie zaprojektowanym do produkcji urządzeń zasilania węglem krzemu (SiC), obsługującym specyfikacje płytek od 2 do 12 cali.Sprzęt do wiązania płytek zawiera zaawansowane technologie bezpośredniego wiązania w temperaturze pokojowej i wiązania aktywowanego na powierzchni, ze specjalną optymalizacją dla heterogennych procesów wiązania SiC-SiC i SiC-Si.Wyposażone w zintegrowany wysokoprzyzwoity system optycznego wyrównania (≤ ± 2 μm) i zamknięte pętle regulacji temperatury/ciśnienia, zapewnia wysoką wytrzymałość wiązania (≥ 2 J/m2) i wyższą jednolitość interfejsu wymaganą do produkcji urządzeń półprzewodnikowych mocy.

Specyfikacje techniczne systemu wiązania płytek

Podstawowe parametry funkcjonalne:

Inteligentny system sterowania:

·HMI dotykowe klasy przemysłowej

·≥ 50 przechowywanych receptur

·Odpowiedź w trybie zamkniętym ciśnienie-temperatura w czasie rzeczywistym

System ochrony bezpieczeństwa:

·Trójstopniowa zabezpieczenie (ciśnienie/temperatura/pustka)

·System hamowania awaryjnego

·Kompatybilność z klasą 100 w pomieszczeniach czystych

Rozszerzone funkcje:

·Opcjonalne obsługiwanie płytek za pomocą robota

·Wsparcie protokołu komunikacyjnego SECS/GEM

·Zintegrowany moduł kontroli w linii

Wyposażenie do wiązania płytek jest specjalnie zaprojektowane do badań i rozwoju oraz masowej produkcji półprzewodników trzeciej generacji.Modułowa architektura urządzeń do wiązania płytek umożliwia wiarygodne wiązanie urządzeń zasilanych SiCInnowacyjna technologia wstępnej obróbki plazmowej znacząco zwiększa wytrzymałość wiązania powierzchni (≥ 5 J/m2), natomiast ultra wysokie środowisko próżniowe zapewnia bezzanieczyszczone interfejsy wiązania.Inteligentny system sterowania temperaturą i ciśnieniem, w połączeniu z dokładnością wyrównania submikronowego, zapewnia rozwiązania wiązania na poziomie płytki dla HEMT, SBD i innych urządzeń.

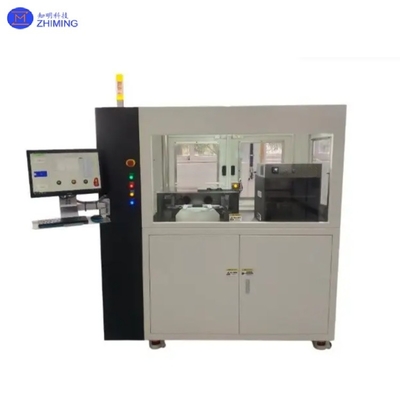

Zdjęcie

Kompatybilne materiały

Wnioski

· Opakowanie urządzenia MEMS: Urządzenie do wiązania płytek jest odpowiednie do hermetycznego uszczelniania systemów mikroelektromechanicznych (MEMS), takich jak akcelerometry i żyroskopy.

· Czujniki obrazu CIS: urządzenia do wiązania płytek umożliwiają wiązanie płytek CMOS z podłożami szkła optycznego w niskich temperaturach.

· Integracja 3D IC: sprzęt do wiązania płytek obsługuje wiązanie wiązania w temperaturze pokojowej dla płytek przez krzemionkę (TSV).

· Urządzenia półprzewodnikowe złożone: urządzenia wiązania płytek ułatwiają transfer warstwy epitaksyalnej dla urządzeń zasilania GaN/SiC.

· Produkcja biochipów: urządzenia do wiązania płytek dostarczają rozwiązań opakowaniowych o niskiej temperaturze dla chipów mikrofluidowych.

Wpływ obróbki/Połączenie płytek LiNbO 3 i płytek SiC

(a) Zdjęcie płytek LiNbO3/SiC połączonych w temperaturze pokojowej. (b) Zdjęcie płytek 1 × 1 mm.

(a) Obraz TEM przekroju poprzecznego interfejsu wiązania LiNbO3/SiC (b) Zwiększony widok (a)
