TGV Sapphire Wafer Perforated Glass Substrate Through Glass Via TGV Zindywidualizowany

TGV Sapphire Wafer Perforated Glass Substrate Through Glass Via (TGV) Niestandardowe

Płytki szafirowe TGV z laserowym wierceniem mikro-wias łączą w sobie doskonałe właściwości szafiru (twardota Mohs 9, temperatura topnienia 2040 °C) z precyzyjną technologią połączeń.Dostępne w średnicy 2-6" (rozszerzalne do 8"), płytki te posiadają przewody 10-500 μm (stosunek kształtu do 20:1) z kątami skurczowymi <2° i wykończeniem powierzchni Ra<0,5 μm, obsługujące gęstość 10-10,000 przewodów/cm2.i aplikacji MEMS, oferują przetwarzanie serii 50 płytek/runda, spełniając standardy SEMI M78, z opcjonalną metalizacją (Cu/Ni/Au) dla zwiększonej funkcjonalności.

Zaawansowany proces wiertniczy laserowy osiąga przepustowość od 200 do 5000 otworów/sekundę przy zachowaniu chemicznej obojętności szafiru.umożliwiające niezawodne kanały mikrofluidowe i hermetyczne optoelektroniczne opakowaniaDostosowane do potrzeb rozwiązania obejmują mikro-przewody o średnicy < 5 μm i specjalistyczne obróbki powierzchni dla wymagających wymogów w zakresie wydajności termicznej/elektrycznej w zastosowaniach o wysokiej częstotliwości i mocy.

Parametry techniczne

Kluczowe cechy

-Wysoka wytrzymałość mechaniczna:Twardota Mohsa 9, odporna na zadrapania i korozję.

-Wyższa stabilność termiczna:Wytrzymuje ekstremalne temperatury (> 2000°C) i wykazuje niską ekspansję termiczną.

-Precyzyjne otwory:Laserowo-fotolitografia umożliwia otwory w skali mikronowej z wysokim współczynnikiem widoczności.

-Wydajność optyczna:Przejrzystość szerokopasmowa (80%+ @400-5000nm) od długości fal UV do IR.

-Właściwości dielektryczne:Doskonała izolacja (rezystywność > 1014 Ω·cm).

Wnioski

-Opakowanie półprzewodników:Heterogennego podłoża integracyjnego dla układów 3D IC i czujników MEMS (np. czujników ciśnienia/inercjalnych).

-Urządzenia optoelektroniczne:Przejrzysty interpozor dla mikro-LED i laserów emitujących powierzchnię z pionową jamą (VCSEL).

-Komponenty RF:Opakowanie anteny 5G/mmWave (niskie straty dielektryczne).

-Biochipsy:Chemicznie obojętna warstwa przezroczysta dla mikrofluidów.

-Czujniki ekstremalnego środowiska:Kosmiczne i głębokie okna czujników.

Wpływ obróbki

Nasze zaawansowane płytki TGV są zaprojektowane tak, aby umożliwić metalizację mikrovia o wysokiej wydajności, zapewniając optymalną przewodność i integralność konstrukcyjną dla najnowocześniejszych zastosowań.

Specjalizujemy się w produkcji płytek TGV o zamówionych wymiarach i konstrukcjach mikrovia, dostosowanych do bezproblemowej integracji z preferowanymi procesami metalizacjirozpylanie, lub galwanizacji.

Wyświetlacz produktu

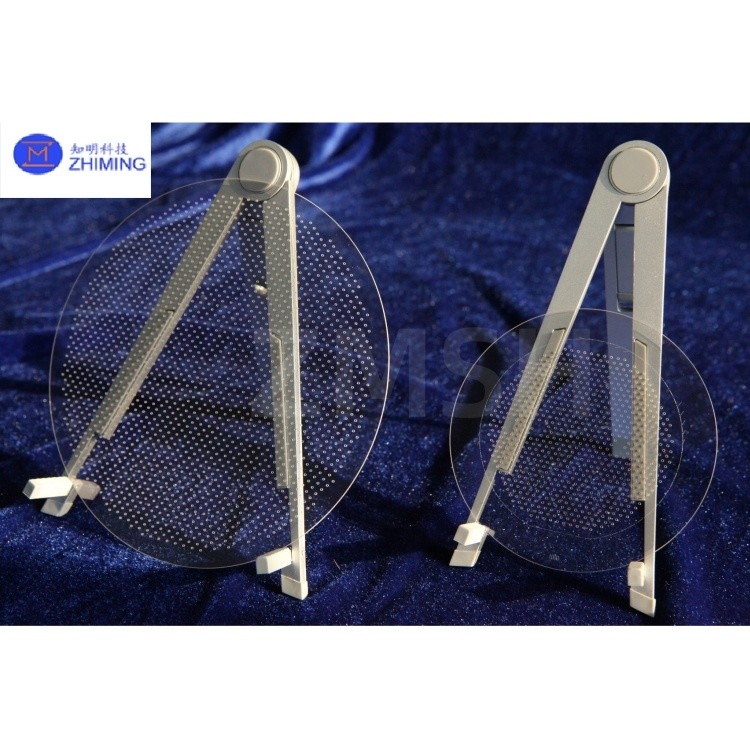

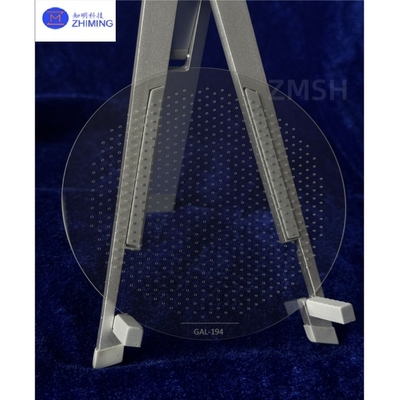

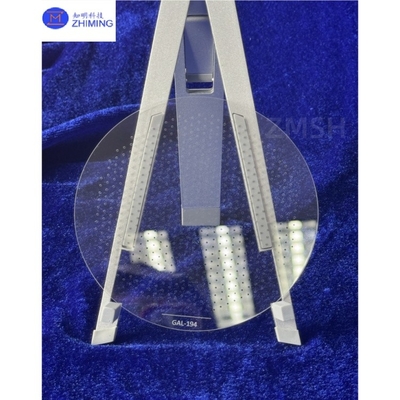

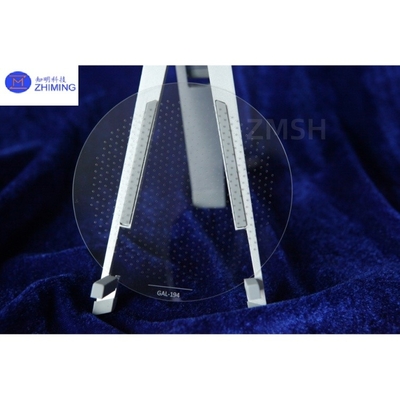

Nasze płytki szklane TGV są precyzyjnie wykonane w celu zapewnienia wyjątkowej jakości powierzchni, umożliwiając bezpośrednią integrację z procesem produkcyjnym przy minimalnym przetwarzaniu.Wysokiej gęstości układy mikrovia są równomiernie rozmieszczone w celu spełnienia rygorystycznych norm przemysłowych.

Od koncepcji do komercjalizacji, dostarczamy elastyczne prototypy i usługi produkcji dużych objętości, aby wspierać Twoje wyjątkowe wymagania projektowe.Nasze elastyczne możliwości produkcyjne zapewniają szybkie rozwiązania bez naruszania precyzji i niezawodności.
