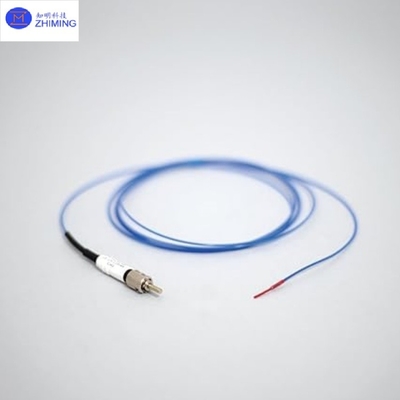

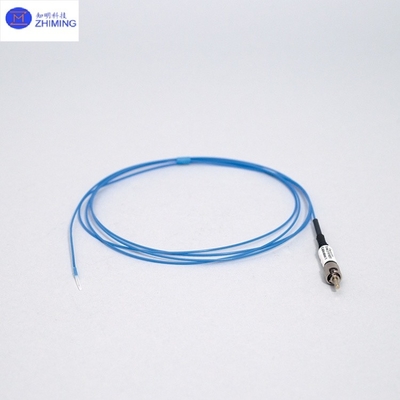

Czujnik temperatury włókna optycznego z arsenkiem galium Niewielkie wielkość sondy 0,5 mm dokładność pomiaru temperatury ±0,1°C

Czujnik temperatury włókna optycznego z arsenkiem galium Niewielkie wielkość sondy 0,5 mm dokładność pomiaru temperatury ±0,1°C

Czujnik temperatury włókna optycznego z arsenek galiu (GaAs) jest rodzajem bezkontaktowego systemu pomiaru temperatury opartego na optycznych właściwościach półprzewodników,który realizuje precyzyjne pomiary temperatury poprzez zasadę, że właściwości absorpcji światła lub fluorescencji materiałów GaAs zmieniają się wraz z temperaturąJego główne zalety w zakresie transmisji sygnału optycznego (brak zakłóceń elektromagnetycznych), niewielkie rozmiary sondy (tak małe jak 0,5 mm), odporność na ekstremalne środowiska (wysokie napięcie, silna korozja,silne pole elektromagnetyczne, itp.), szeroko stosowane w dziedzinie półprzewodników, energii elektrycznej, badań medycznych i naukowych.

Zasada działania

(1) Typ pomiaru temperatury po stronie absorpcji
Zasada: Długość fali po stronie absorpcji światła GaAs zmienia się w kierunku długiej fali (~ 0,4 nm/°C) wraz ze wzrostem temperatury.

Metoda wdrożenia:

Szerokopasmowe źródła światła (takie jak diody LED) przekazują sygnały optyczne do sondy GaAs za pośrednictwem włókien optycznych.

Chipy GaAs absorbują określone długości fal światła (długość fali absorpcji jest zależna od temperatury).

Odblaskowany sygnał świetlny zostaje zwrócony do demodulatora, a temperatura jest obliczana za pomocą analizy widmowej.

Cechy: Prosta struktura, niski koszt, odpowiedni do zastosowań przemysłowych (np. monitorowanie urządzeń energetycznych).

(2) Rodzaj pomiaru temperatury fluorescencyjnej
Zasada: Czas trwania stymulowanej fluorescencji emisji GaAs jest odwrotnie proporcjonalny do temperatury.

Metoda wdrożenia:

Impulsowy laser pobudza sondę GaAs do wytwarzania fluorescencji.

Czas rozpadu fluorescencji (żywotność) jest wykrywany, a temperatura jest przekształcana przez krzywą kalibracyjną.

Cechy: Wyższa dokładność (± 0,05°C), nadająca się do badań medycznych i naukowych.

Specyfikacje techniczne

Szczegółowość

Wysoka precyzja: dokładność pomiaru temperatury do ± 0,1°C (zakres 0~100°C), rozdzielczość 0,01°C.

Szybka reakcja: czas reakcji < 100 ms, odpowiedni do dynamicznego monitorowania temperatury.

Przeciwdziałanie zakłóceniom: pełna transmisja sygnału światłowodowego, całkowita odporność na zakłócenia elektromagnetyczne (EMI/RFI).

Odporny na trudne warunki:

Zakres temperatury roboczej: -50°C~300°C (specjalne opakowanie może osiągnąć 500°C).

Wysokie ciśnienie (> 10 kV) i odporność na promieniowanie (odpowiednie dla przemysłu jądrowego).

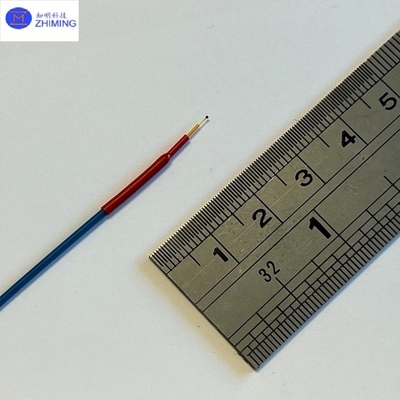

Miniaturowana sonda: minimalna średnica sondy wynosi 0,5 mm, która może być osadzona w małych przestrzeniach lub tkankach biologicznych.

Długodystansowa transmisja: Długość włókna nie ma wpływu na dokładność (1 metr na kilometr jest spójny).
