Wysokiej precyzji maszyna do wiercenia laserowego z wysoką wydajnością Mikro dziury przetwarzania długości fali 1064nm

High Precision Laser Drilling Machine With High Efficiency Micro Hole Processing Wavelength 1064nm
High Precision Laser Drilling Machine With High Efficiency Micro Hole Processing Wavelength 1064nm High Precision Laser Drilling Machine With High Efficiency Micro Hole Processing Wavelength 1064nm High Precision Laser Drilling Machine With High Efficiency Micro Hole Processing Wavelength 1064nm High Precision Laser Drilling Machine With High Efficiency Micro Hole Processing Wavelength 1064nm

Duży Obraz :  Wysokiej precyzji maszyna do wiercenia laserowego z wysoką wydajnością Mikro dziury przetwarzania długości fali 1064nm

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Orzecznictwo: rohs
Numer modelu: Maszyna do wiercenia laserowego o wysokiej precyzji
Zapłata:
Minimalne zamówienie: 1
Cena: by case
Zasady płatności: T/T
Szczegółowy opis produktu
Długość fali:: 1064nm Średnica plamki:: 0.015 mm
Peak power:: 200W-500W range Minimum aperture:: Up to 30μm, or even smaller
Depth range:: Up to 5mm Applicable materials:: Metal, non-metal, ceramic, glass and other hard materials
Podkreślić:

Maszyna do wiercenia laserowego 1064 nm

,

Maszyna do wiercenia laserowego o wysokiej wydajności

,

Wysokiej precyzji maszyna do wiercenia laserowego

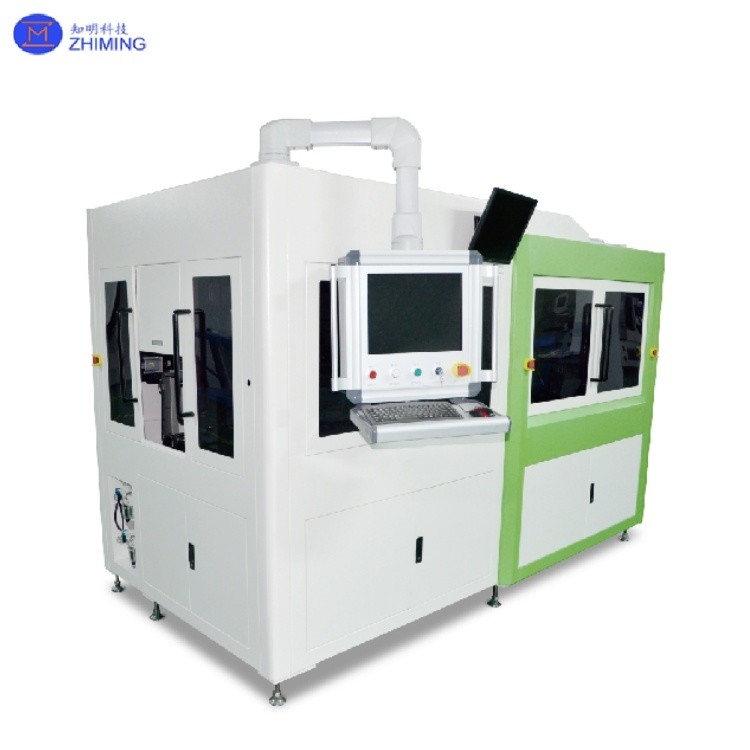

Opis produktuWysokiej precyzji maszyna do wiercenia laserowego z wysoką wydajnością Mikro dziury przetwarzania długości fali 1064nm 0




Maszyna do wiercenia laserowego o wysokiej precyzji o wysokiej wydajności, o długości fali 1064 nm





Źródło lasera:Podstawowy komponent, zwykle wykorzystujący lasery włókniste, lasery CO2 lub lasery ultrafioletowe, wytwarza wiązkę laserową o wysokiej gęstości energii.

· System optyczny:obejmuje soczewki i lusterka do skupiania wiązki laserowej na bardzo małych miejscach o średnicy do kilku mikronów.

· System sterowania ruchem:W celu zapewnienia dokładności pozycji wiertniczej wykorzystuje się wysokiej precyzji system CNC (komputerowego sterowania numerycznego) do sterowania ruchem głowicy laserowej i stołu.

· System chłodzenia:Używane do chłodzenia laserów i systemów optycznych w celu zapobiegania przegrzaniu.

· System gazowy pomocniczy:Dostarczany jest gaz pomocniczy (np. azot, tlen), który pomaga usunąć stopiony materiał i poprawić jakość wiercenia.

· Interfejs człowiek-maszyna:w tym oprogramowanie dotykowe i sterowanie, łatwe do obsługi i monitorowania przez użytkowników.

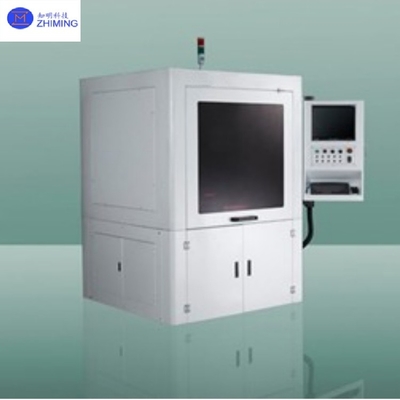

Wysokiej precyzji maszyna do wiercenia laserowego z wysoką wydajnością Mikro dziury przetwarzania długości fali 1064nm 1

Parametry techniczne




1- Maksymalna moc:200W do 500W, modele takie jak XH-B200, XH-B400 i XH-B500.

2Minimalna apertura:do 30 μm lub nawet mniejsze.

3Zakres głębokości:Od płytkich do głębokich otworów, do 5 mm.

4Materiały stosowane:metalowe, niemetalowe, ceramiczne, szklane i inne twardy materiały.

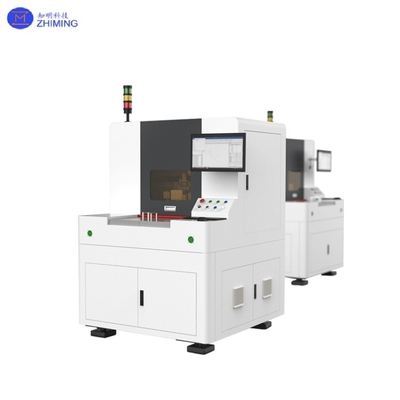

Wysokiej precyzji maszyna do wiercenia laserowego z wysoką wydajnością Mikro dziury przetwarzania długości fali 1064nm 2



Zasada działania i cechy techniczne



1Wysokiej precyzji maszyna do przebijania laserowego wykorzystuje wysoką gęstość energii i charakterystykę skupiania wiązki laserowej do tworzenia maleńkich otworów na powierzchni materiału,który ma niezwykle wysoką dokładność i stabilność przetwarzania.
2Moc lasera jest stabilna, długość fali wynosi zazwyczaj 1064 nm, średnica plamy jest bardzo mała (np. 0,015 mm), szerokość impulsu jest regulowana,i nadaje się do obróbki otworów o różnej głębokości i średnicy.
3Zaawansowany system sterowania wiązką i precyzyjna tabela ruchu są przyjęte w celu zapewnienia stałej jakości otworu, jednolitej przysłony i gładkiej krawędzi bez burr.






Wysokiej precyzji maszyna do wiercenia laserowego z wysoką wydajnością Mikro dziury przetwarzania długości fali 1064nm 3

Zalety


· Wysoka dokładność:Charakterystyka skupiania wiązki laserowej sprawia, że wielkość otworu i jego położenie są niezwykle dokładne, a błąd można kontrolować w zakresie ± 0,005 mm.

· Wysoka wydajność:Szybka prędkość ciosów, do 2000 otworów na sekundę, nadająca się do produkcji seryjnej.

· Elastyczność:Wspiera różnorodne procesy obróbki materiałów, odpowiednie dla różnych kształtów i głębokości potrzeb otworów.

· Bezpieczeństwo:Nie ma potrzeby używania narzędzi, unikając zużycia narzędzi i kosztów wymiany.







System sterowania i oprogramowanie


·Wyposażony w samodzielnie opracowany system sterowania, obsługa grafiki, korekcja dużych formatu i inne funkcje.


·System oprogramowania może przeprowadzać zmiany programów i przełączanie małych partii w celu dostosowania się do różnych wymagań przetwarzania.




Wysokiej precyzji maszyna do wiercenia laserowego z wysoką wydajnością Mikro dziury przetwarzania długości fali 1064nm 4


Zastosowanie


1Przemysł elektroniczny:Do produkcji precyzyjnych komponentów elektronicznych, takich jak przetwarzanie mikrogłębek w podłożu LTCC/HTCC.

2Urządzenia medyczne:Używane do wytwarzania mikrodur na urządzeniach medycznych w celu zapewnienia sterylności i dokładności.

3/ W przemyśle lotniczym:Używane do przetwarzania mikroporów materiałów o wysokiej wydajności, takich jak substraty ceramiczne.

4Pozostałe przemysły:Takie jak tablica filtrująca, naprawa biżuterii, przetwarzanie metali itp.






Częste pytania


1P: Jak działa wysokiej precyzji laser?
Odpowiedź: Skoncentruje się na powierzchni materiału przez wiązkę lasera, tak że materiał natychmiast topi się lub odparowuje, tworząc precyzyjne otwory,i system CNC precyzyjnie kontroluje pozycję otworu i wielkość.
2. P: Do jakich materiałów nadaje się wysokoprzykromowy cios laserowy?
A: Może przetwarzać metale, ceramikę, szkło, tworzywa sztuczne i materiały złożone i jest szeroko stosowany w przemyśle elektronicznym, lotniczym, motoryzacyjnym i medycznym.
Tag: #Wysokoprzyjrzystość laserowa wiertarka, #Laser wiertarka, #Metal, #Nonmetal, #Ceramic, #Glass, #Hard materials
