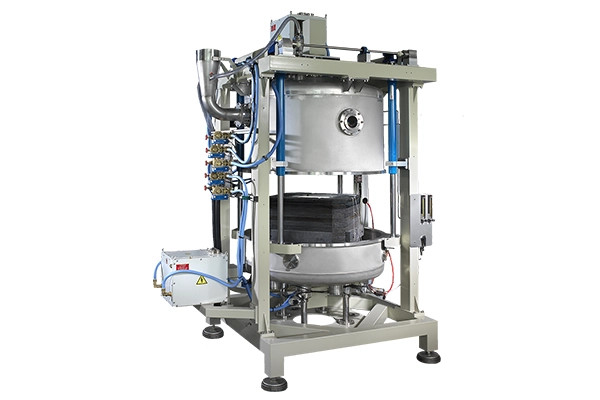

Ogród krystalizacyjny z zafirowym i pianką kyropouloskryształ szafiru wzrostu 200 kg 400 kg
Kyropoulos bubble method (Ky method for short) is a melt growth method by dipping seed crystals into molten sapphire melt and taking them out at a controlled rate when the crucible and crystal are reversedMetoda ta pozwala na wzrost wysokiej jakości, niskiej gęstości wad, dużych rozmiarów kryształu safiru i jest szeroko stosowana w podłożu LED i innych dziedzinach.
Parametry techniczne
| Ilość stopienia: |
≥ 200 kg |
| Wysokość otworu pieca: |
Φ800×1200 mm |
| Zakres prędkości ciągnięcia pojedynczego kryształu: |
0.1 ~ 20 mm/h regulacja prędkości bezstopniowej |
| Szybki wzrost/spadek kryształu nasion: |
Regulacja prędkości 0-150 mm/min bez kroków |
| Zakres prędkości siewu: |
1 ~ 20 r/min regulacja prędkości bezstopniowej |
| Maksymalny ruch podnoszący wału kryształu nasion: |
400 mm |
| Pojemność ogrzewania: |
120 kW |
| Maksymalna temperatura ogrzewania: |
2100°C |
| Zapewnienie zasilania (liniowe wejście): |
380V trójfazowe |
| Prąd roboczy wyjściowy: |
0-10000A prąd stały |
| Wyjściowe napięcie robocze: |
0-12,5 V prądu stałego |
| Maksymalna wysokość gospodarza: |
2800 mm |
| Granicę próżni komory pieca: |
≤ 6,7×10-3 Pa |
| Podwójny ogniw obciążeniowy: |
100 kg (jednostka) |
| Poziom: |
Około 1500 kg. |
| Maszyna: |
około 2000 kg |
| Obszar głównego urządzenia: |
3800 × 2100 mm |
| Maszyna obejmuje powierzchnię: |
4000 × 3100 mm |
| Ciśnienie wejściowe: |
00,3MPa±0,02MPa |
| Temperatura wejścia wody: |
20 ~ 25°C |
Zasada działania
Podstawą metody Kyropoulosa jest projektowanie pola cieplnego i kontrolowanie nasion.urządzenie powoduje jego stopienie i tworzy tryb rozkładu temperatury o wysokiej temperaturze w górnej części i niskiej temperaturze w dolnej częściKryształy nasion rosną z środka powierzchni stopienia, z kryształami nasion jako rdzeniem, a stopienie krystalizuje warstwę po warstwie od tyglika do ściany krystalicznej,ostatecznie tworząc pojedynczy kryształ.
Struktura i cechy produktu
1Projektowanie pola termicznego:w tym ciernik, warstwę ochronną termiczną, górny wymiennik ciepła ziarna i ciało podtrzymujące ciernik itp., w celu zapewnienia równomiernego krystalizowania stopu.
2. Kontrola kryształów nasion:Dzięki precyzyjnemu kontrolowaniu gradientu temperatury i prędkości ciągnięcia kryształu nasiennego osiąga się wysokiej jakości wzrost kryształu.
3System automatyki:Nowoczesne urządzenia są zazwyczaj wyposażone w automatyczny system sadzenia i automatyczny system sterowania, który może wydajnie produkować.
Zalety technologiczne
1Wysokiej jakości kryształ:Metoda Ky może wytwarzać kryształ szafiru o niskiej gęstości wad, dużych rozmiarach, aby sprostać zapotrzebowaniu przemysłu LED na wysokiej jakości podłoże.
2- stosunkowo niskie koszty:W porównaniu z innymi metodami (takimi jak metoda Czochralskiego), metoda Ky ma niską złożoność operacyjną i stosunkowo kontrolowalne koszty.
3Innowacje technologiczne:Ulepszona metoda Ky (IKY) zwiększa wydajność kryształu i obniża koszty produkcji poprzez optymalizację technologii wyciągania nasion i szyi.
Stosowanie maszyny
Sprzęt do procesu bąbelkowego Kyropoulos jest szeroko stosowany w następujących dziedzinach:
1Przemysł LED:Używane do produkcji wysokiej jakości substratów szafirowych w celu zaspokojenia potrzeb produkcji chipów LED.
2. Infraczerwone urządzenia wojskowe:Sapfir jest szeroko stosowany w materiałach do okien podczerwonych ze względu na doskonałe właściwości optyczne.
3Technologia kosmiczna satelitarna:Sapphire jest używany jako kluczowy materiał w technologii satelitarnej.
4Materiał okien laserowych:Używane do wysokiej wydajności materiału laserowego okna.
Oprogramowanie do hodowli kryształów Kyropoulos z wysoką wydajnością, niskim kosztem i wysoką jakością zajmuje ważne miejsce w dziedzinie hodowli kryształów szafiru,i jest szeroko stosowany w wielu dziedzinach zaawansowanych technologii.
Częste pytania
1P: Jakie są podstawowe zalety pieca krystalizacyjnego szafiru (metoda blistra Kyropoulosa) w porównaniu z innymi metodami wzrostu kryształu?
Odpowiedź: 1. Nie ma potrzeby ciągłego ciągnięcia kryształu nasiennego: w fazie wzrostu o równej średnicy kryształ krystalizuje się naturalnym chłodzeniem, bez konieczności mechanicznego podnoszenia,zmniejszenie zakłóceń mechanicznych i wad.
2Przystosowany do dużych kryształów: może produkować 85-120 kg pojedynczego kryształu szafiru, aby zaspokoić potrzeby masowej produkcji przemysłowej, takie jak podłoże LED i aplikacje okien optycznych.
3Wysoka wydajność i niski poziom wad: zoptymalizowana konstrukcja pola cieplnego (takie jak segmentowane grzejniki i wielowarstwowa tarcza cieplna), zmniejszenie gęstości zwichnięć (< 1000/cm2) i wydajność ponad 75%.
4Oszczędność energii i automatyzacja: całkowicie zamknięta komora próżniowa i dwuwarstwowa struktura chłodzenia wodnego zmniejszają straty energii,w połączeniu z systemem sterowania PLC w celu uzyskania automatycznej pracy i zmniejszenia interwencji ręcznej.
2P: Jaka jest zasadnicza różnica między zasadą działania urządzeń metodą bąbelkową a tradycyjną metodą podnoszenia (taką jak metoda Czochralskiego)?
A: 1. Różnica stopnia wzrostu: metoda podnoszenia: cały proces wymaga mechanicznego podnoszenia kryształu nasiennego, a wzrost kryształu jest osiągalny poprzez kontrolowanie prędkości podnoszenia,który łatwo powoduje wady z powodu drgań mechanicznych. Metoda wzrostu bąbelki: tylko w fazie rozciągania do wyciągnięcia kryształu nasiennego, równa średnica etapu zależy od gradientu temperatury naturalnego wzrostu, zmniejszyć naprężenie i poprawić jednolitość kryształu.
2- sterowanie polem termicznym: metoda wzrostu bąbelków wykorzystuje podwójne ocieplenie niezależne od strefy temperatury (stronne ogrzewanie + dolne ogrzewanie),precyzyjnie reguluje gradienty temperatury osiowej i promieniowejZasada podnoszenia opiera się na jednym źródle ogrzewania, a gradient temperatury jest stały, co jest trudne do dostosowania do wzrostu dużych kryształów.
3Scenariusz zastosowań: metoda pęcherzowa jest bardziej odpowiednia dla dużych kryształów o wysokiej czystości (takich jak szafir, fluorek wapnia), podczas gdy metoda Tila jest głównie stosowana dla krzemu,germanium i inne konwencjonalne materiały półprzewodnikowe.
