Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Orzecznictwo: rohs
Numer modelu: Sapphire Crystal Furnace Kyropoulos
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: by case
Zasady płatności: T/T
Pojemność topnienia:: |
≥200kg |
Moc grzejnika:: |
120 kW |
Maksymalna temperatura ogrzewania:: |
2100℃ |
Wyjście Worka prąd:: |
0-10000A DC |
Pojemność topnienia:: |
≥200kg |
Moc grzejnika:: |
120 kW |
Maksymalna temperatura ogrzewania:: |
2100℃ |
Wyjście Worka prąd:: |
0-10000A DC |

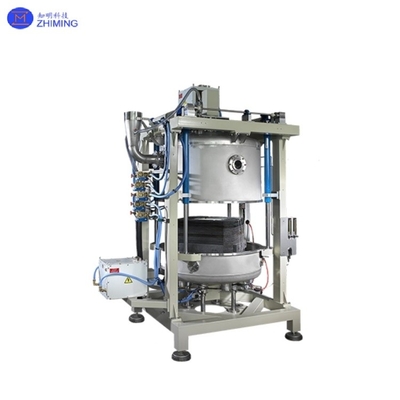

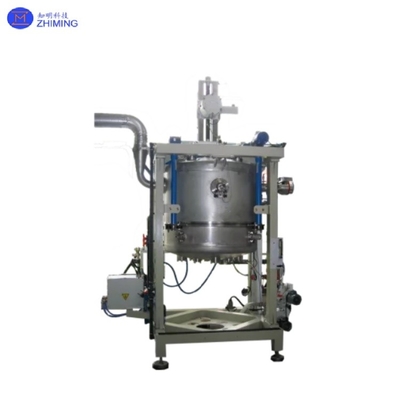

Piekarnik krystalizujący szafir to urządzenie do hodowli wysokiej jakości kryształów szafirów przy użyciu technologii metody Kyropoulosa (metody bańki).prędkość podnoszenia i warunki chłodzenia, urządzenie może rozwijać duży rozmiar i niską wadę kryształu szafiru w środowisku o wysokiej temperaturze, który jest szeroko stosowany w LED, oknie optyczne, półprzewodnik podłoża i innych dziedzinach.
Piekarnik do wzrostu kryształów szafiru to urządzenie do wzrostu pojedynczych kryształów szafiru przy użyciu metody ogrzewania oporu, przy użyciu zasady wzrostu bąbelków można rozwijać do 85-120 kg kryształu szafiru.Komora próżniowa wykorzystywana do wzrostu szafiru w sprzęcie przyjmuje konstrukcję pionowąKomora próżniowa, włączając górną pokrywę i spodnią płytę, przyjmuje strukturę chłodzenia wodnego w dwóch warstwach, a górną pokrywę można otworzyć.
| Ilość stopienia: | ≥ 200 kg |
| Wysokość otworu pieca: | Φ800×1200 mm |
| Zakres prędkości ciągnięcia pojedynczego kryształu: | 0.1 ~ 20 mm/h regulacja prędkości bezstopniowej |
| Szybki wzrost/spadek kryształu nasion: | Regulacja prędkości 0-150 mm/min bez kroków |
| Zakres prędkości siewu: | 1 ~ 20 r/min regulacja prędkości bezstopniowej |
| Maksymalny ruch podnoszący wału kryształu nasion: | 400 mm |
| Pojemność ogrzewania: | 120 kW |
| Maksymalna temperatura ogrzewania: | 2100°C |
| Zapewnienie zasilania (liniowe wejście): | 380V trójfazowe |
| Prąd roboczy wyjściowy: | 0-10000A prąd stały |
| Wyjściowe napięcie robocze: | 0-12,5 V prądu stałego |
| Maksymalna wysokość gospodarza: | 2800 mm |
| Granicę próżni komory pieca: | ≤ 6,7×10-3 Pa |
| Podwójny ogniw obciążeniowy: | 100 kg (jednostka) |
| Poziom: | Około 1500 kg. |
| Maszyna: | około 2000 kg |
| Obszar głównego urządzenia: | 3800 × 2100 mm |
| Maszyna obejmuje powierzchnię: | 4000 × 3100 mm |
| Ciśnienie wejściowe: | 00,3MPa±0,02MPa |
| Temperatura wejścia wody: | 20 ~ 25°C |
1. Stopień stopienia:Surowiec wysokiej czystości tlenku glinu (Al2O3) jest wprowadzany do tyglika i podgrzewany do temperatury powyżej 2050 °C za pomocą systemu ogrzewania (takich jak ogrzewanie oporowe lub ogrzewanie indukcyjne), aby całkowicie stopić.
2Inicjacja kryształu nasiennego:Kryształ nasion szafiru zanurza się w roztopieniu, a roztopienie zaczyna krystalizować się na powierzchni kryształu nasion poprzez precyzyjne kontrolowanie gradientu temperatury i prędkości ciągnięcia.
3Rozwój kryształu:Powoli podnosząc kryształ nasienia i obracając krusznik, kryształ stopniowo rośnie w kierunku kryształu nasienia.zoptymalizowana konstrukcja pola cieplnego zapewnia jednolite rozkład temperatury podczas wzrostu kryształu i zmniejsza wady.
4Chłodzenie i grzanie:Po zakończeniu wzrostu kryształu temperatura jest powoli obniżana i przeprowadza się proces wygrzewania w celu uwolnienia wewnętrznego naprężenia i poprawy jakości kryształu.
1System ogrzewania:Ogrzewacz segmentowany (ogrzewacz boczny i ogrzewacz dolny) może niezależnie kontrolować temperaturę, optymalizować przepływ topnienia i rozkład pola cieplnego.
2System izolacji termicznej:wielowarstwowy ekran izolacyjny (np. ekran odblaskowy wolframu, grafit izolacyjny), zmniejsza straty ciepła, poprawia jednolitość pola cieplnego.
3System podnoszenia i obrotu:wysokoprecyzyjny mechanizm podnoszenia (zakres prędkości podnoszenia: 0,05-10 mm/h) i mechanizm obrotowy zapewniający stabilność i jednolitość podczas wzrostu kryształu.
4System chłodzenia:system chłodzenia wodą w obiegu (przewodnik siewnego i korpus pieca) w celu zapobiegania miejscowemu przegrzaniu, ochrony urządzeń i poprawy jakości kryształów.
5System próżniowy:wyposażone w pompę mechaniczną i pompę dyfuzyjną zapewniającą, aby stopień próżni w piecu osiągnął 6,0 × 10−4 Pa w celu zmniejszenia zanieczyszczenia zanieczyszczeniami.
6System sterowania:PLC + sterowanie ekranem dotykowym, wspieranie parametrów procesu przed przechowywaniem i monitorowanie w czasie rzeczywistym, w celu osiągnięcia automatycznej pracy.
1Wysokiej jakości kryształy:Poprzez optymalizację konstrukcji pola cieplnego i precyzyjne kontrolowanie parametrów procesu, wytwarzane są kryształy szafiru o niskiej wadze (gęstość zmycia < 1000/cm2) i wysokiej jednolitości.
2- Duży kryształ:Wspieranie produkcji 85-120 kg dużych kryształów szafiru w celu zaspokojenia potrzeb przemysłowych.
3Wysoka wydajność:Wydajność > 75%, co znacząco obniża koszty produkcji.
4Oszczędność energii i wysoka wydajność:Wykorzystanie niskenergetycznego pola cieplnego i efektywnego systemu ogrzewania w celu zmniejszenia zużycia energii.
5. Automatyczne działanie:Automatyczny system sterowania, zmniejszenie zależności od doświadczenia ręcznego, cykl szkolenia operacyjnego tylko 2-3 miesiące.
6Modułowa konstrukcja:Modułowa struktura sprzętu, łatwa w utrzymaniu i modernizacji.
1Przemysł LED:Używane do produkcji substratów szafirowych (PSS) jako substratów do wzrostu epitaksyalnego LED.
2Okno optyczne:Rozwój kryształów szafiru o wysokiej przejrzystości do produkcji okien optycznych, soczewek i komponentów laserowych.
3Przemysł półprzewodników:Jako materiał podłoża urządzeń półprzewodnikowych jest odpowiedni do urządzeń o wysokiej mocy i wysokiej częstotliwości.
4Elektronika użytkowa:Stosowane do produkcji soczewek ochronnych kamer smartfonów, płytek osłonowych smartwatchów itp.
5/ W przemyśle lotniczym:Produkcja wysokiej wytrzymałości szafirowych okien do systemów optycznych samolotów i statków kosmicznych.
6Obszar badań naukowych:Używane do badania mechanizmu wzrostu i optymalizacji wydajności kryształu szafiru.
1Sprzedaż sprzętu:Zapewnienie usług w zakresie sprzedaży pieców z kryształami safirów i powiązanego sprzętu.
2Wsparcie techniczne:Zapewnienie klientom szkoleń w zakresie montażu, uruchamiania i eksploatacji urządzeń.
3. Dostosowane rozwiązania:Projektowanie dostosowanych urządzeń i procesów zgodnie z potrzebami klienta.
4- Usługa posprzedażna:Zapewnienie usług w zakresie utrzymania, naprawy i dostaw części zamiennych sprzętu.
5Optymalizacja procesów:Pomoc klientom w optymalizacji procesu wzrostu kryształu, poprawie wydajności produkcji i jakości produktu.
6Doradztwo techniczne:Zapewnienie usług w zakresie wzrostu kryształów szafiru i powiązanych obszarów doradztwa technicznego.
