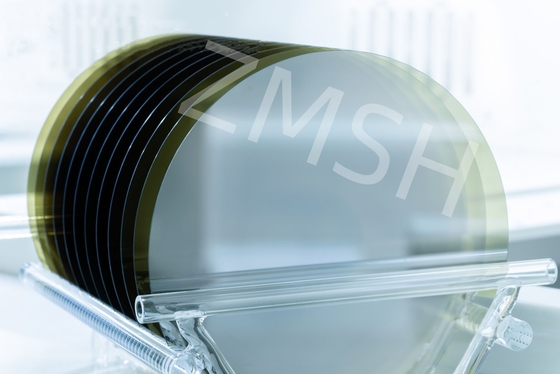

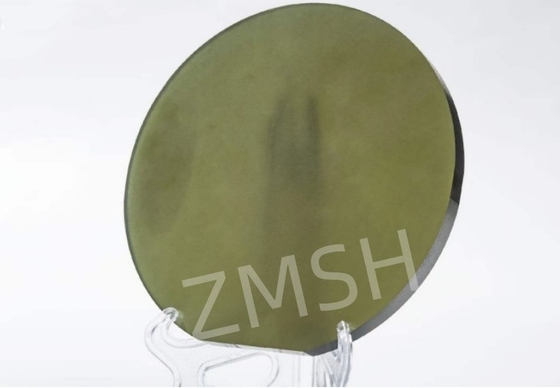

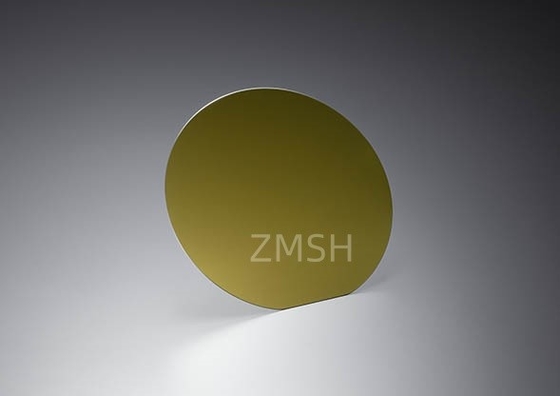

12 cali średnica 300 mm SIC Substrat Epitaxial Polerowana płytka silikonowa węglowodorkowa ingot Prime Grade 4H-N Typ przewodzący słoneczny fotowoltaiczny

12 cali średnica 300 mm SIC Substrat Epitaxial Polerowana płytka silikonowa węglowodorkowa ingot Prime Grade 4H Typ przewodzący fotovoltaiczny

Wprowadzenie produktu

12-calowy podłoże SiC to duża płytka z węglanu krzemu (SiC), głównie stosowana w produkcji urządzeń półprzewodnikowych o wysokiej wydajności.Karbid krzemowy jest szerokopasmowym materiałem półprzewodnikowym o doskonałych właściwościach fizycznych i chemicznych, nadaje się do zastosowań o wysokiej mocy, wysokiej częstotliwości i wysokiej temperaturze.zastosowania przemysłowe i inne dziedziny, przy jednoczesnym przynoszeniu znaczących korzyści gospodarczych i środowiskowych dla przemysłu półprzewodnikowego poprzez poprawę efektywności produkcji, obniżenie kosztów i napędzenie postępu technologicznego.Wraz z ciągłym rozwojem technologii węglika krzemu, 12-calowe podłoża zajmą ważne miejsce na przyszłym rynku.Wprowadzenie 12-calowego podłoża oznacza znaczący przełom w zakresie rozmiaru i mocy technologii węglika krzemowego w celu zaspokojenia rosnącego popytu na rynku.

Parametry produktu

Charakterystyka produktu

1Duże rozmiary: średnica 12 cali (300 mm), w porównaniu z tradycyjnym substratem o średnicy 6 cali (150 mm) i 8 cali (200 mm), znacznie poprawiając wydajność chipu pojedynczej płytki.

2Wysoka jakość kryształu: zastosowanie zaawansowanej technologii wzrostu kryształu (takiej jak fizyczna metoda przeniesienia pary, PVT), aby zapewnić, że podłoże ma niską gęstość wad i wysoką jednolitość.

Doskonałe właściwości fizyczne:

1Wysoka twardość (twardota Mohs 9.2, drugie tylko po diamenty).

2Wysoka przewodność cieplna (około 4,9 W/cm·K), nadająca się do rozpraszania ciepła urządzeń o dużej mocy.

3Wysoka siła pola elektrycznego (około 2,8 MV / cm), obsługa zastosowań wysokiego napięcia.

4Stabilność chemiczna: odporność na wysokie temperatury, odporność na korozję, odpowiednia do trudnych warunków.

5. Próżnia szerokopasmowa: Próżnia pasmowa wynosi 3,26 eV (4H-SiC), nadająca się do zastosowań o wysokiej temperaturze i wysokiej mocy.

Zastosowanie produktu

1Elektronika mocy:

MOSFET i IGBT: Używane w pojazdach elektrycznych, napędach silników przemysłowych i systemach energii odnawialnej.

Diody Schottky'ego: do wysokowydajnych systemów konwersji mocy i dystrybucji energii.

2. Urządzenia RF:

Stacja bazowa łączności 5G: obsługuje transmisję sygnału RF o wysokiej częstotliwości i mocy.

Systemy radarowe: stosowane w przemyśle lotniczym i obronnym.

3. Pojazdy nowej energii:

System napędu elektrycznego: poprawa wydajności napędu silnika i wytrzymałości pojazdów elektrycznych.

Ładowarka samochodowa: obsługuje szybkie ładowanie i wysoką moc.

4- zastosowania przemysłowe:

Wysokonapięciowe źródło zasilania: stosowane w sprzęcie przemysłowym i systemach energetycznych.

Inwerter słoneczny: poprawa wydajności konwersji systemu wytwarzania energii słonecznej.

5Elektronika użytkowa:

Urządzenie szybkiego ładowania: Wspiera technologię szybkiego ładowania o dużej mocy, skraca czas ładowania.

Wysokiej wydajności adapter zasilania: Używany do zarządzania zasilania urządzeń, takich jak laptopy i telefony komórkowe.

6/ W przemyśle lotniczym:

Elektronika wysokotemperaturowa: systemy zasilania dla statków powietrznych i statków kosmicznych, dostosowane do ekstremalnych warunków.

Zalety produktu

1. Poprawa wydajności produkcji:Powierzchnia 12-calowego podłoża jest 2,25 razy większa niż podłoża 8-calowego, a w jednym procesie można wyprodukować więcej chipów, zmniejszając koszt jednostkowego chipu.Zmniejszyć straty krawędzi i poprawić wykorzystanie materiału.

2. Obniżenie kosztów produkcji:Duża wielkość podłoża zmniejsza wymianę urządzeń i etapy procesu w procesie produkcji oraz optymalizuje przepływ produkcji. Produkcja na dużą skalę dodatkowo obniża koszty.

3. Poprawa wydajności urządzenia:Wysoka jakość kryształu i niska gęstość wad zwiększają niezawodność i wydajność urządzenia. Doskonałe właściwości fizyczne wspierają zastosowania o wyższej mocy i częstotliwości.

4. Wpływ postępu technologicznego:12-calowy podłoże sprzyjało zastosowaniu na dużą skalę technologii półprzewodników z węglem krzemu i przyspieszyło innowacje w branży.

5Ochrona środowiska i oszczędność energii:Wydajność urządzeń z węglem krzemu zmniejsza zużycie energii i jest zgodna z trendem ekologicznej produkcji i zrównoważonego rozwoju.

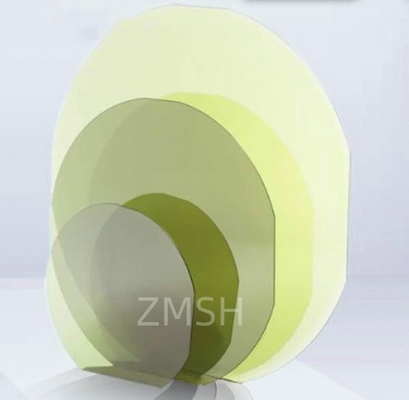

Inne produkty, które możemy dostarczyć

8-calowa płytka SiC, krzemowa płytka Karburowa, Prime Dummy Research Grade 500um 350 Um.

Płytki SIC o wysokiej czystości 4H-Półpłyty półprzewodnikowe EPI

3C/4H/6H typ SiC Substrat węglowodorów krzemowych Substrat Prime Grade Dummy Grade
