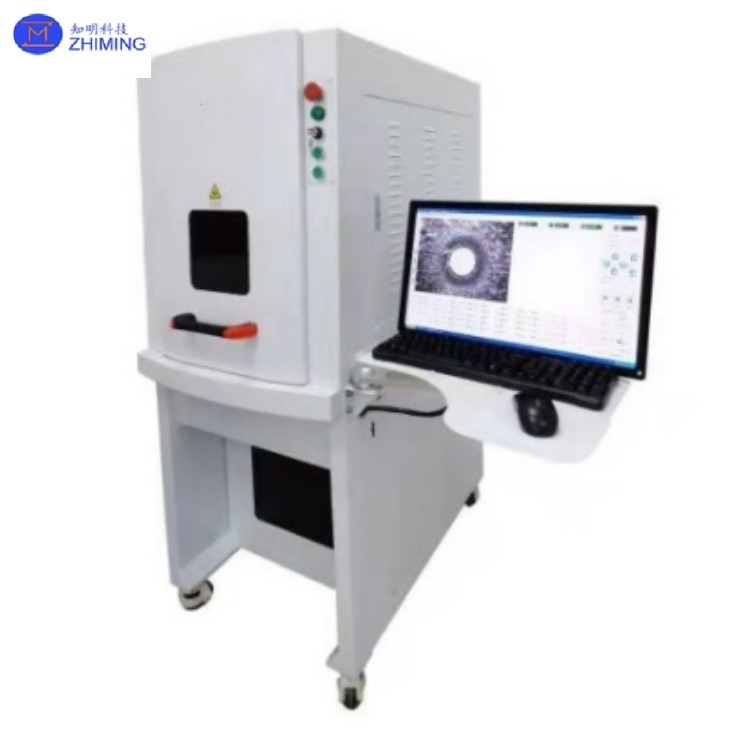

Maszyna do wiercenia laserowego Laser precyzyjne cięcie wiercenia Grubość 0,01-1 mm

Maszyna do wiercenia laserowego laserowego precyzyjnego cięcia grubość wiercenia 0,01-1 mm

Maszyna do perforowania laserowego to rodzaj zaawansowanego sprzętu przetwarzającego, który wykorzystuje wiązkę laserową o wysokiej energii do wiercenia precyzyjnych otworów na powierzchni lub wewnątrz materiału.Stwarza wysokie temperatury poprzez skupienie wiązki lasera, powodując natychmiastowe stopienie lub odparowanie materiału, tworząc w ten sposób precyzyjne otwory.stał się niezbędnym narzędziem w nowoczesnym przemyśle produkcyjnym.

Maszyna do przebijania laserowego głównie dostosowuje kąt rozbieżności wiązki laserowej do najlepszego stanu, realizuje minimalny punkt ostrości poprzez rozszerzenie wiązki i ostrość,i wykorzystuje system sterowania do osiągnięcia laserowego mikroobróbki, wiercenie i cięcie laserowe.

Parametry techniczne

1System monitorowania ostrości laserowej

System monitorowania ostrości laserowej obejmuje reflektor, lusterko ostrości, czarno-białą kamerę CCD, monitor.

2System sterowania komputerem i system oprogramowania

Cała maszyna jest wyposażona w komputer sterujący, specjalne oprogramowanie do laserowego przebijania i specjalne oprogramowanie do precyzyjnego cięcia laserowego.można ustawić otwór, grubość i kąt wiercenia, prędkość wiercenia, częstotliwość lasera i inne parametry; z wyświetleniem graficznym perforacji, funkcją śledzenia procesu;Dostępne programowanie kodu G lub automatyczne programowanie wprowadzania graficznego CADGłównymi cechami maszyny są wysoka precyzja wiercenia, niewielka powierzchnia cieplna, potężna funkcja oprogramowania, która może spełniać laserowe przetwarzanie mikrohury większości materiałów.

3Minimalna średnica otworu 0,005 mm, grubość otworu 0,01-1 mm, średnica otworu, grubość i kształt otworu mogą być ustawione przez komputer.

4. Trojosiowy stolik ruchowy

Cała maszyna zawiera precyzyjną tablicę ruchu X, Y, Z, wykorzystującą precyzyjną śrubę kulkową, liniową szybę przewodnią.

Przykładowe zastosowania: komponenty mikroelektroniczne, komunikacja, precyzyjne części lotnicze, precyzyjne sprzęt, wysokiej klasy komponenty cyfrowe, złącza światłowodowe, arkusze atomizacyjne,sprzęt medyczny i inne urządzenia wiertnicze.

Warunki pracy

1Jest odpowiedni do pracy w temperaturze otoczenia 18-28°C i wilgotności względnej 30-60%.

2. nadaje się do dwupasowego zasilania /220V/50HZ/10A.

3. Zainstalować wtyczki spełniające wymagania odpowiednich chińskich norm. Jeśli takie wtyczki nie są dostępne, należy zapewnić odpowiednie adaptery.

Zasada działania


Maszyna do przebijania laserowego generuje wiązkę wysokiej energii przez laser, który jest skoncentrowany przez system optyczny i działa na powierzchni materiału.Materiał szybko nagrzewa się po wchłonięciu energii lasera, osiągając punkt stopienia lub punkt odparowania i tworząc otwór.obróbki otworów z różnymi otworami, głębokości i kształtów.

Główna cecha

· Wysoka precyzja:Może przetwarzać otwór mikrometrowy (np. 10-500 μm), a kształt przejścia jest kontrolowany (okrągłe otwór, otwór o kształcie).

· Przetwarzanie bez kontaktu:bez obciążenia mechanicznego, odpowiedni do materiałów kruchych, cienko ściennych lub o wysokiej twardości.

· Wysoka wydajność:Szybkie wiercenie, nadające się do masowej produkcji.

· wszechstronność:Nadaje się do metalu, ceramiki, szkła, tworzyw sztucznych, materiałów kompozytowych i innych materiałów.

· Ochrona środowiska:brak odpadów z cięcia, zmniejszenie zanieczyszczenia środowiska.

Maszyny do perforacji laserowej

Maszyna do przebijania laserowego przez system laserowy; Zasilanie napędowe laserowe; Precyzyjny stół XYZ; Precyzyjny system rotacji pływającej powietrzem; System monitorowania ostrości laserowej; System sterowania komputerowego.
