| Numer modelu: | Modulator fazy litowej NIOBate LNP6118 |
| Cena £: | by case |
| Warunki płatności: | T/T |

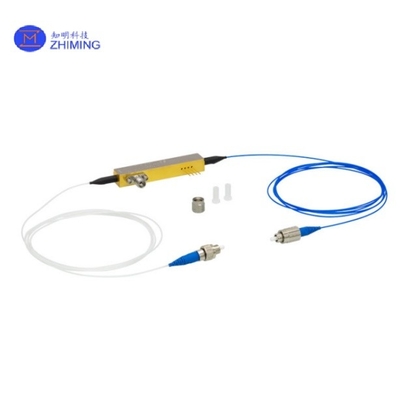

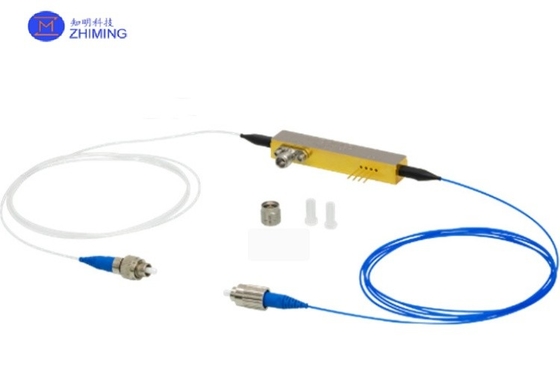

LNP6118 to szerokopasmowy modulator fazy LiNbO3 z-cut zaprojektowany do obsługi pracy w zakresie 1310 nm i 1550 nm. Odpowiedź elektrooptyczna (S21) jest płynna od prądu stałego do 40 GHz.Włókno wejściowe utrzymuje polaryzację (PM), a włókno wyjściowe jest standardowym włóknem jednowarunkowym; oba kończą się z łącznikami FC / PC. Klucz łącznika FC / PC jest ustawiony na wolnej osi włókna PM,który z kolei jest dostosowany do nadzwyczajnego trybu chipa. Złącze wejściowe RF jest połączeniem 1,85 mm (V) wymienialnym w polu. Oddzielny modulator fazy niskiej częstotliwości, w serii z modulatorem fazy RF, jest dostępny za pośrednictwem oddzielnego zestawu pinów.
LNP6118 zawiera wewnętrzny polaryzator, który jest dostosowany do nadzwyczajnego trybu chipa.
1.Wysoka szerokość pasma modulacji:obsługuje modulację sygnału o wysokiej częstotliwości, nadającą się do szybkiej komunikacji optycznej i przetwarzania sygnału.
2.Niska utrata wstawienia:Zoptymalizowana konstrukcja zmniejsza stratę energii sygnału optycznego podczas modulacji.
3.Wysoka dokładność modulacji fazy:zapewnia dokładną kontrolę fazy w celu zapewnienia stabilności i dokładności modulacji sygnału.
4.Szeroki zakres długości fali:odpowiedni do różnych długości fal (takich jak pasma C, pasma L), kompatybilny z różnymi systemami optycznymi.
5.Kompaktny projekt:Kompaktny pakiet umożliwiający łatwą integrację ze złożonymi systemami optycznymi.
6.Niskie napięcie napędu:Zmniejsza zużycie energii i nadaje się do zastosowań o wysokiej efektywności energetycznej.
| Specyfikacje optyczne | Min. | Typowe | Maksymalnie |
| Długość fali roboczeja) | 1260 nm | - | 1625 nm |
| Strata wstawienia (1310 nm) | - | 50,0 dB | 50,5 dB |
| Strata wstawienia (1550 nm) | - | 40,0 dB | 40,5 dB |
| Strata zwrotu optycznego | 40 dB | - | - |
| Moc wejściowa optyczna (tryb nadzwyczajny) | - | - | 100 mW |
| Moc wejściowa optyczna (tryb zwykły) | - | - | 10 mWb |
| Specyfikacje elektrycznec | Min. | Typowe | Maksymalnie |
| Szerokość pasma E/O (-3 dB) | - | 35 GHz | - |
| Zakres częstotliwości pracy | Prąd stały do 40 GHz (minimum) | ||
| RF Vπ(@ 10 GHz) | - | 70,0 V | - |
| RF Vπ(@ 30 GHz) | - | 8.5 V | 9.5 V |
| S11 (przewód stały do 25 GHz) | - | -12 dB | -10 dB |
| S11 (25 do 40 GHz) | - | -8 dB | -6 dB |
| Moc wejściowa w porcie RF | - | - | 24 dBm |
| Specyfikacje modulatorów niskiej częstotliwościc | Min. | Typowe | Maksymalnie |
| Zakres częstotliwości pracy | DC do 1 MHz (typowy) | ||
| Vπ(@ 1 kHz) | - | 10 V | - |
a. Modulator jest zaprojektowany do użytku w określonych długościach fali. Używanie modulatora w innych długościach fali może powodować zwiększenie strat optycznych, które nie są objęte gwarancją.,utrata ta może być tymczasowa; na przykład wzrost utraty spowodowany krótszymi długościami fali może być zwykle odwrócony przez podgrzewanie modulatora do 80 °C przez godzinę.
b. Należy zachować szczególną ostrożność podczas dostosowywania stanu polaryzacji wejścia optycznego, aby uniknąć uruchomienia nadmiaru mocy optycznej w trybie zwykłym,który zostanie wchłonięty przez polaryzator i może uszkodzić modulator.
c. Przy 1550 nm
| Specyfikacje środowiskowe | Min. | Typowe | Maksymalnie |
| Temperatura pracy | 0 °C | - | 70 °C |
| Temperatura przechowywania | -40 °C | - | 85 °C |
| Specyfikacje mechaniczne | |
| Orientacja kryształowa | Z-Cut |
| Złącze RF | Kobieta 1,85 mm (V) |
| Rodzaj włókna | Wprowadzenie: PANDA Utrzymanie polaryzacji Wyjście: SMF-28®† Jednorazowy tryb |
| Złącza włókniste | 20,0 mm Wąski klucz FC/PC |
| Długość włókna | 1.5 m (typ.) |
| Koszulka z włókien | Ø900 μm Łatwe przewody |
| STANDARD INPUT FIBER | |
|
TYPU Włókna |
PM |
| TYPU |
FC/UPC |
| Klucz | NARROW |
| Kluczowe wyrównanie | Powoli. |
| Włókno standardowe | |
| TYPU Włókna | SM |
| TYPU | FC/UPC |
| Klucz | NARROW |
| Kluczowe wyrównanie | N/A |
LNP6118 Stosowanie:
1.System komunikacji optycznej:stosowane do modulacji fazowej w komunikacji światłowodowej w celu poprawy wydajności i jakości transmisji sygnału.
2.Koherentna komunikacja optyczna:Modulacja fazowa i demodulacja sygnałów optycznych są realizowane w spójnym odbiorniku.
3.Odczuwanie optyczne:W przypadku czujników optycznych o wysokiej precyzji, takich jak interferometry i rozproszone systemy czujników światłowodowych.
4.Komunikacja kwantowa:Kodowanie fazowe sygnałów optycznych w systemach dystrybucji kluczy kwantowych (QKD).
5.Radar laserowy (LiDAR):Używany do fazowego liDAR w celu poprawy dokładności i rozdzielczości.
6.Badania naukowe:Używane w eksperymentach optycznych i badaniach modulacji fazy i regulacji pola światła.
