Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: ZMSH
Numer modelu: 4H-N SiC
Warunki płatności i wysyłki
Minimalne zamówienie: 1
Cena: by case
Czas dostawy: 2-4 tygodnie
Zasady płatności: T/T
Materiał: |
Monokryształ SiC |
Rodzaj: |
4h-n |
Wielkość: |
12 cali |
Klasa: |
Klasa P lub ocena D lub R |
Dostosowanie: |
Utrzymany |
Zastosowanie: |
Elektronika mocy, czujniki |
Materiał: |
Monokryształ SiC |
Rodzaj: |
4h-n |
Wielkość: |
12 cali |
Klasa: |
Klasa P lub ocena D lub R |
Dostosowanie: |
Utrzymany |
Zastosowanie: |
Elektronika mocy, czujniki |

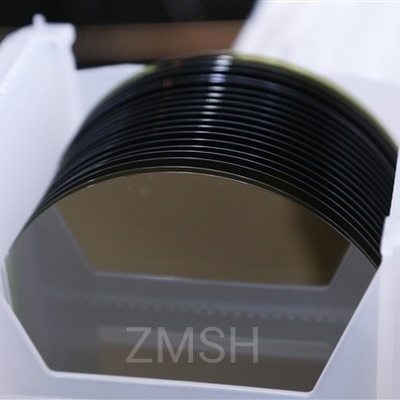

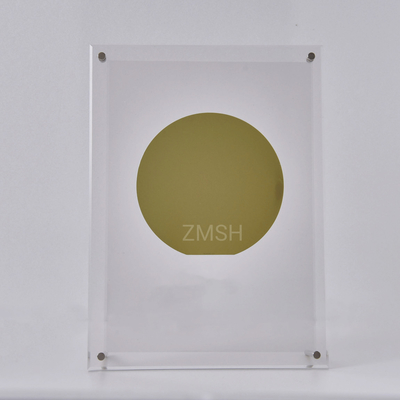

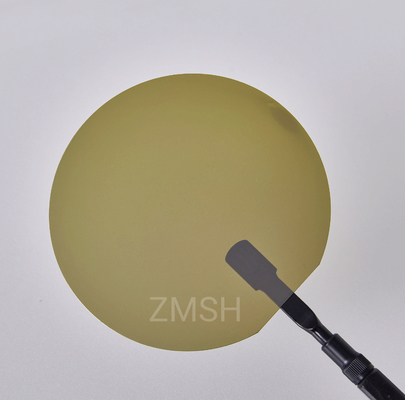

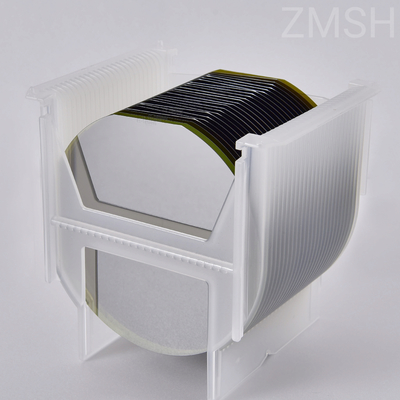

12-calowy podłoże z węglanu krzemu (SiC) jest dużym materiałem podłoża stosowanym do produkcji urządzeń półprzewodnikowych o wysokiej wydajności.Karbid krzemowy jest szerokopasmowym materiałem półprzewodnikowym o doskonałej fizyce, właściwości chemicznych i elektrycznych dla zastosowań o wysokiej temperaturze, wysokiej częstotliwości i wysokiej mocy.12-calowy (300 mm) podłoże jest obecnie w czołówce technologii węglika krzemowego i reprezentuje trend popytu przemysłu półprzewodnikowego na duże, wysokiej wydajności i niskiej produkcji.
Proces produkcji 12-calowego podłoża z węglanu krzemu obejmuje takie etapy jak wzrost kryształu, cięcie, szlifowanie i polerowanie.Wykorzystuje się w tym celu metody o charakterze fizycznym (PVT) i chemiczne (HTCVD) w celu zapewnienia wysokiej czystości materiału.Poprzez precyzyjne obróbki, 12-calowe podłoża węglika krzemowego mogą spełniać rygorystyczne wymagania zaawansowanych urządzeń półprzewodnikowych w zakresie płaskości powierzchni, gęstości wad i właściwości elektrycznych.
Ze względu na doskonałą wydajność 12-calowy podłoże z węglika krzemu ma szeroki zakres możliwości zastosowania w dziedzinie elektroniki mocy, łączności radiowej,Nowoenergetyczne pojazdy i sprzęt przemysłowy, i stał się jednym z kluczowych materiałów promujących rozwój półprzewodnikowej technologii nowej generacji.
Średnica | 300.0 mm+0 mm/-0,5 mm |
Orientacja powierzchni | 4° w kierunku <11-20>±0,5° |
Pierwsza płaska długość | Wylęg |
Dalsza płaska długość | Żadnego |
Orientacja węzła | <1-100>±1° |
kąt wcięcia | 90°+5/-1° |
Głębokość wcięcia | 1 mm+0,25 mm/-0 mm |
Ortogonalne błędne ukierunkowanie | ± 5,0° |
Wykończenie powierzchni | C-Face: Optical Polish, Si-Face: CMP |
Krawędź płytki | Wyroby z miedzi |
Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń objętych pozycjami 0202 i 0203 | Si-Face:Ra≤0,2 nm C-Face:Ra≤0,5 nm |
Gęstość | 5000,0μm±25,0μm |
LTV ((10mmx10mm) | ≤ 3 μm |
TTV | ≤ 10 μm |
BOK | ≤ 25 μm |
Warp. | ≤ 40 μm |
Parametry powierzchni | |
Szczątki/przycinki | Brak dozwolonych≥0,5 mm Szerokość i głębokość |
Zarysowania2 ((Si twarz CS8520) | ≤ 5 i łączna długość ≤ 1 średnica płytki |
TUA2 ((2mm*2mm) | ≥ 95% |
Pęknięcia | Żaden nie jest dozwolony |
Plamy | Żaden nie jest dozwolony |
Wyłączenie krawędzi | 3 mm |
12 "podłoża z węglika krzemu o charakterystyce szerokopasmowej, wysokiej przewodności cieplnej,Wysoka siła pola elektrycznego rozpadu i wysoka prędkość odpływu nasycenia elektronami oraz inne doskonałe właściwości.
1P:Co to jest substrat SiC?
A: Substrat SiC jest substratem wykonanym z jednokrystalicznego materiału z węglanu krzemu (SiC), który charakteryzuje się szeroką pasmową luką, wysoką przewodnością cieplną i wysokim napięciem rozbicia,i jest szeroko stosowany w produkcji urządzeń półprzewodnikowych o wysokiej wydajności.
2P: Ile żetonów jest na 12-calowej płytce?
Odpowiedź: W przybliżeniu, 300 mm płytka o średnicy około 12 cali może zazwyczaj wyprodukować około 300-400 chipów, w zależności od wielkości kostki i ilości przestrzeni między nimi.
Tag: #12calowySubstrat SiC, #Sic wafer, #Silicon Carbide, #High purity, 12-calowa płytka, # 4H-N typ, # duży rozmiar, # 12 cali Sic materiał półprzewodnikowy
