2 cali/4 cali/6 cali/5,0*5,0 mm/10,0*10,0 mm Sic Substrat węglanu krzemowego typ 3C-N Na osi: < 111 > ± 0,5° Poziom produkcji Poziom fałszywy
Substrat węglanu krzemu (SiC) typu 3C-N jest materiałem półprzewodnikowym o strukturze krystalicznej sześciennej, gdzie "3C" oznacza jego system krystaliczny sześcienny,natomiast "typ N" odnosi się do półprzewodnika typu N utworzonego przez włączenie atomów azotu (N)Materiał ten odgrywa ważną rolę w przemyśle półprzewodnikowym, zwłaszcza w zastosowaniach, w których wymagane są ściśle wysokie temperatury, wysokie ciśnienie i wysokie częstotliwości.
Substrat z węglanu krzemu (SiC) jest podstawowym materiałem niedawno opracowanego szerokopasmowego półprzewodnika, który jest głównie stosowany w elektronikach mikrofalowych, elektronikach mocy i innych dziedzinach.Jest przednią częścią szerokopasmowego łańcucha przemysłu półprzewodników i jest podstawowym i kluczowym materiałem.Substraty węglika krzemowego mają różne struktury krystaliczne, z których najczęściej występują sześciokątne α-SiC (takie jak 4H-SiC, 6H-SiC) i sześciokątne β-SiC (tj. 3C-SiC).
Charakterystyka:
1Wysoka mobilność elektronów:3C-SiC ma stosunkowo wysoką mobilność elektronów, co daje mu przewagę w przetwarzaniu sygnałów elektronicznych o dużej prędkości.który jest znacznie wyższy niż tradycyjne materiały półprzewodnikowe, takie jak krzemowy.
2Mniejsza przepaść pasma:W porównaniu z innymi krystalicznymi rodzajami węglanu krzemowego, takimi jak 4H-SiC i 6H-SiC, 3C-SiC ma mniejszą lukię pasmową (około 2,36 eV).Ta cecha umożliwia urządzeniu 3C-SiC posiadanie mniejszego prądu tunelowania FN i wyższej niezawodności w przygotowaniu warstwy tlenku, co przyczynia się do poprawy wydajności produktu.
3Wysoka przewodność cieplna:materiały z węglanu krzemu mają ogólnie wysoką przewodność cieplną, a 3C-SiC nie jest wyjątkiem. Wysoka przewodność cieplna pomaga lepiej rozpraszać ciepło w zastosowaniach o dużej mocy,zmniejszenie akumulacji ciepła i zmniejszenie zależności od systemów chłodzenia, co znacząco zwiększa wydajność i niezawodność urządzenia.
4. Wysokiej awarii pola elektrycznego:Siła pola elektrycznego 3C-SiC jest również stosunkowo wysoka i może wytrzymać wysokie napięcia bez awarii.Charakterystyka ta sprawia, że ma potencjalną wartość zastosowania w elektronikach mocy wysokiego napięcia.
Parametry techniczne:
6 średnica kilkuset centymetrów Karbid krzemowy (SiC) Substrat Specyfikacja
| PoziomKlasa |
精选级 ((Z 级)
Produkcja MPD zerowa
Klasa (Z) Klasa)
|
工业级 (()P级)
Standardowa produkcja
Klasa (P) Klasa)
|
测试级 ((D级)
Klasy fałszywe (D Klasa)
|
| Średnica |
145.5 mm~150,0 mm |
| 厚度 Grubość |
350 μm ± 25 μm |
| 晶片方向 Orientacja płytki |
-
Offoś: 2,0°-4,0° w kierunku [1120] ± 0,5° dla 4H/6H-P, na osi: ∼111 ∼0,5° dla 3C-N
|
| 微管密度 ※ Gęstość mikropitów |
0 cm-2 |
| 电 阻 率 ※ Oporność |
p-typ 4H/6H-P |
≤ 0,1 Ω ̊cm |
≤ 0,3 Ω ̊cm |
| n-typ 3C-N |
≤ 0,8 mΩ ̊cm |
≤ 1 m Ω ̊cm |
| 主定位边方向 Główna orientacja płaska |
4H/6H-P |
-
{1010} ± 5,0°
|
| 3C-N |
-
{110} ± 5,0°
|
| 主定位边长度 Długość pierwotna |
32.5 mm ± 2,0 mm |
| 次定位边长度 Długość płaska |
180,0 mm ± 2,0 mm |
| 次定位边方向 Sekundarna orientacja płaska |
Silikon zwrócony w górę: 90° CW. od Prime flat ± 5,0° |
| 边缘去除 Edge Exclusion Wyłączenie krawędzi |
3 mm |
6 mm |
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm |
| powierzchnia grubość ※ chropowitość |
Polskie Ra≤1 nm |
| CMP Ra≤0,2 nm |
Ra≤0,5 nm |
| 边缘裂纹 (强光灯观测) Szczeliny krawędzi przez wysoką intensywność światła |
Żadnego |
Długość łączna ≤ 10 mm, długość pojedyncza ≤ 2 mm |
| 六方空洞 ((强光灯测)) ※ Płyty sześciokątne przez wysoką intensywność światła |
Powierzchnia kumulacyjna ≤ 0,05% |
Powierzchnia kumulacyjna ≤ 0,1% |
| Wielkoznaczne (zdolne do obserwacji światła) |
Żadnego |
Łączna powierzchnia ≤ 3% |
| Wykrycie węglowe |
Powierzchnia kumulacyjna ≤ 0,05% |
Łączna powierzchnia ≤ 3% |
| /Szybko, szybko, szybko, szybko, szybko, szybko, szybko / |
Żadnego |
Długość łączna ≤ 1 × średnica płyty |
| 崩边 ((强光灯观测)) Edge Chips High By Intensity Light |
Żadne nie dozwolone szerokość i głębokość ≥ 0,2 mm |
5 dozwolone, ≤ 1 mm każda |
| Zanieczyszczenie powierzchni krzemu przez wysoką intensywność |
Żadnego |
| 包装 Opakowanie |
Kaseta z wieloma płytkami lub pojemnik z jedną płytką |
Uwaga:
※ Limity wad mają zastosowanie do całej powierzchni płytki, z wyjątkiem obszaru wykluczenia krawędzi.
Zastosowanie:
1Elektronika mocy:
· SiC MOSFET:Substraty z węglanu krzemu typu 3C-N mogą być wykorzystywane do produkcji SiC MOSFET (transystory o działaniu pola tlenku metalu azotu krzemu), które działają dobrze w wysokim napięciu, wysokim prądzie,aplikacje szybkiego przełączaniaW porównaniu z tradycyjnymi silikonowymi MOSFETami, MOSFETy SiC mają niższe straty włączania i wyłączania oraz mogą stabilnie działać przy wyższych temperaturach i napięciach.
· Diody SiC:Substraty 3C-SiC mogą być również wykorzystywane do produkcji diod SiC, które mogą znacznie poprawić prędkość przełączania i ogólną wydajność konwersji systemu w źródłach zasilania HVDC,Inwertery i inne systemy.
2Urządzenia radiowe i komunikacyjne:
· SiC HEMT:W wzmacniaczach mocy częstotliwości radiowych do wytwarzania HEMT SiC (transystory o wysokiej mobilności elektronów) można użyć substratów z węglanu krzemu typu 3C-N.SiC HEMT może pracować stabilnie na bardzo wysokich częstotliwościach i jest odpowiedni do szybkich scenariuszy transmisji danych, takich jak komunikacja 5G i komunikacja satelitarna.Jednocześnie jego charakterystyka niskiej straty pomaga zmniejszyć zużycie energii i poprawić wydajność sieci.
3Elektronika motoryzacyjna:
· Pojazdy elektryczne i jazda autonomiczna:Wraz z rozwojem pojazdów elektrycznych i technologii autonomicznej jazdy rośnie zapotrzebowanie na wysoką gęstość mocy, doskonałe możliwości zarządzania cieplą i długotrwałą elektronikę.Ze względu na wysoką stabilność temperatury, wysokiej przewodności cieplnej i odporności na promieniowanie, podłoże 3C-N SIC ma szeroki zakres zastosowań w systemach konwersji mocy pojazdów elektrycznych, systemach zarządzania bateriami (BMS),Ładowarki i inwertery pokładowe, oraz czujniki dla systemów jazdy autonomicznej.
4. Urządzenia optoelektroniczne:
· Diody UV i diody laserowe:W diodach UV LED i diodach laserowych podłoże 3C-SiC zapewnia lepszą wydajność światła i przewodność cieplną, co optymalizuje wydajność optyczną i niezawodność urządzenia.To sprawia, że 3C-SiC jest potencjalnie przydatny w takich dziedzinach jak sterylizacja, oczyszczanie powietrza, medyczne wykrywanie i technologia laserowa.

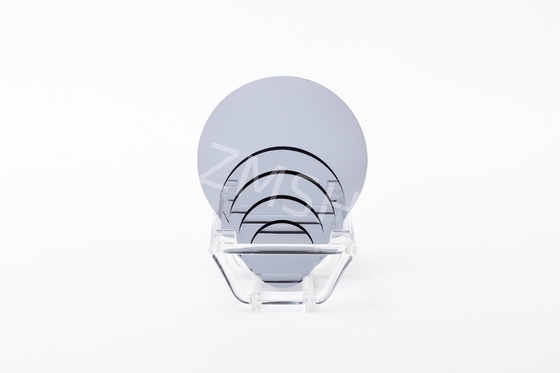

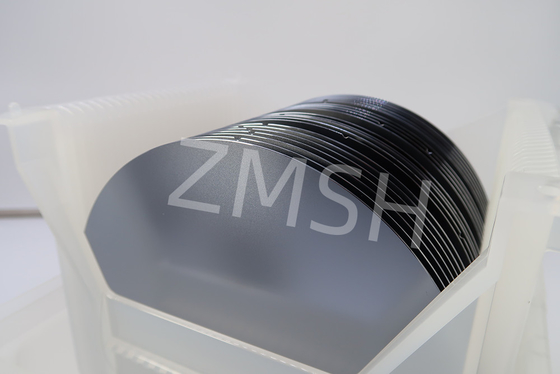

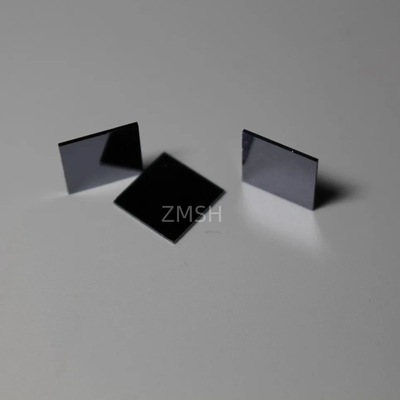

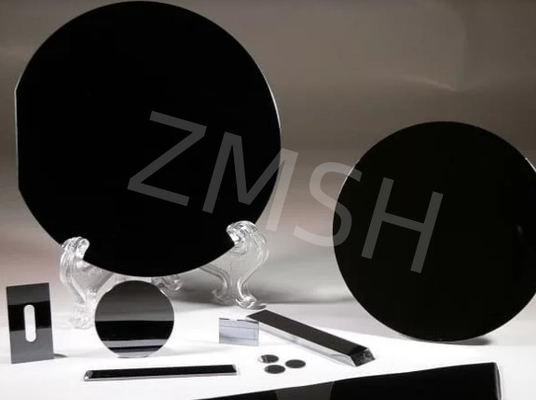

Wyświetlacz próbki:
