2c4c6c6c6c SiC podłoża węglika krzemowego 6H wysokiego P-dopingu typu Off osi: 4,0°w kierunku Prime Grade Dummy Grade
Karbyd krzemu (SiC) to związek półprzewodnikowy składający się z krzemu (Si) i węgla (C), który ma unikalne właściwości fizyczne i chemiczne.6H-SiC jest politypem węglanu krzemu o strukturze sześciokątnej i szerokości przepaści pasmowej 30,02 eV, który wykazuje specyficzne właściwości elektryczne i termiczne. Podłoże z węglem krzemu typu 6H-P, w szczególności podłoże 6H-SiC o przewodności typu P, ma kąt od osi 4,0°,który pomaga zoptymalizować wydajność elektryczną i stabilność termiczną urządzenia.
Charakterystyka:
1. szerokopasmowa luka:6H-SiC ma szerokość pasma 3,02 eV, co jest znacznie szersze niż 1,1 eV krzemu (Si).Ta cecha sprawia, że 6H-SiC jest niezwykle stabilny w środowiskach o wysokiej temperaturze z niską częstotliwością wycieku prądu, który nadaje się do elektroniki mocy o wysokiej temperaturze.
2Wysoka przewodność cieplna:Wysoka przewodność cieplna 6H-SiC pomaga w lepszym rozpraszaniu ciepła w zastosowaniach o dużej mocy, zmniejsza akumulację ciepła i poprawia wydajność pracy i niezawodność urządzenia.
3. Wysokiej awarii pola elektrycznego:6H-SiC ma wysoką wytrzymałość pola elektrycznego i może wytrzymać wyższe napięcia bez awarii, co nadaje się do zastosowań w dziedzinie elektroniki mocy wysokiego napięcia.
4. Przewodność elektryczna typu P:Substrat typu P Sic ma specyficzne właściwości elektryczne, jego elektrony mają większą mobilność w stosunku do otworów i mogą uzyskać mniejszy spadek napięcia,który sprzyja kontrolowaniu zachowania urządzenia.
5. Optymalizacja kąta poza oś:Konstrukcja odchylenia się od osi na poziomie 4,0° pomaga zoptymalizować wydajność elektryczną i stabilność termiczną urządzenia oraz poprawić ogólną wydajność urządzenia.
Parametry techniczne:
6 średnica kilkuset centymetrów Karbid krzemowy (SiC) Substrat Specyfikacja
| PoziomKlasa |
精选级 ((Z 级)
Produkcja MPD zerowa
Klasa (Z) Klasa)
|
工业级 (()P级)
Standardowa produkcja
Klasa (P) Klasa)
|
测试级 ((D级)
Klasy fałszywe (D Klasa)
|
| Średnica |
145.5 mm~150,0 mm |
| 厚度 Grubość |
350 μm ± 25 μm |
| 晶片方向 Orientacja płytki |
-
Offoś: 2,0°-4,0° w kierunku [1120] ± 0,5° dla 4H/6H-P, na osi: ∼111 ∼0,5° dla 3C-N
|
| 微管密度 ※ Gęstość mikropitów |
0 cm-2 |
| 电 阻 率 ※ Oporność |
p-typ 4H/6H-P |
≤ 0,1 Ω ̊cm |
≤ 0,3 Ω ̊cm |
| n-typ 3C-N |
≤ 0,8 mΩ ̊cm |
≤ 1 m Ω ̊cm |
| 主定位边方向 Główna orientacja płaska |
4H/6H-P |
-
{1010} ± 5,0°
|
| 3C-N |
-
{110} ± 5,0°
|
| 主定位边长度 Długość pierwotna |
32.5 mm ± 2,0 mm |
| 次定位边长度 Długość płaska |
180,0 mm ± 2,0 mm |
| 次定位边方向 Sekundarna orientacja płaska |
Silikon zwrócony w górę: 90° CW. od Prime flat ± 5,0° |
| 边缘去除 Edge Exclusion Wyłączenie krawędzi |
3 mm |
6 mm |
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm |
| powierzchnia grubość ※ chropowitość |
Polskie Ra≤1 nm |
| CMP Ra≤0,2 nm |
Ra≤0,5 nm |
| 边缘裂纹 (强光灯观测) Szczeliny krawędzi przez wysoką intensywność światła |
Żadnego |
Długość łączna ≤ 10 mm, długość pojedyncza ≤ 2 mm |
| 六方空洞 ((强光灯测)) ※ Płyty sześciokątne przez wysoką intensywność światła |
Powierzchnia kumulacyjna ≤ 0,05% |
Powierzchnia kumulacyjna ≤ 0,1% |
| Wielkoznaczne (zdolne do obserwacji światła) |
Żadnego |
Łączna powierzchnia ≤ 3% |
| Wykrycie węglowe |
Powierzchnia kumulacyjna ≤ 0,05% |
Łączna powierzchnia ≤ 3% |
| /Szybko, szybko, szybko, szybko, szybko, szybko, szybko / |
Żadnego |
Długość łączna ≤ 1 × średnica płyty |
| 崩边 ((强光灯观测)) Edge Chips High By Intensity Light |
Żadne nie dozwolone szerokość i głębokość ≥ 0,2 mm |
5 dozwolone, ≤ 1 mm każda |
| Zanieczyszczenie powierzchni krzemu przez wysoką intensywność |
Żadnego |
| 包装 Opakowanie |

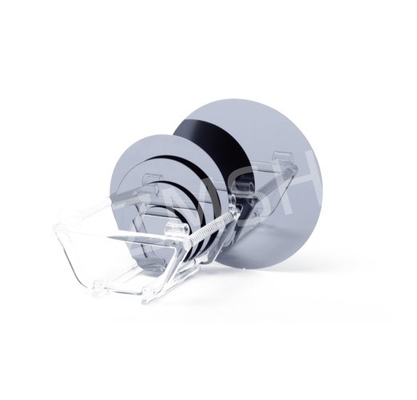

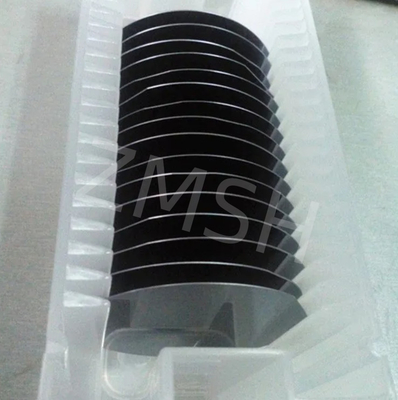

Kaseta z wieloma płytkami lub pojemnik z jedną płytką |
Uwaga:
※ Limity wad mają zastosowanie do całej powierzchni płytki, z wyjątkiem obszaru wykluczenia krawędzi.
Zastosowanie:
1Urządzenie zasilania:
Substrat z węglanu krzemu 3C-N jest szeroko stosowany w wysokoprądowych tranzystorach o działaniu pola półprzewodnikowego tlenku metalu (MOSFET) i innych urządzeniach zasilania,ze względu na doskonałą przewodność i odporność na wysokie temperatury, co czyni go podstawowym materiałem urządzeń elektronicznych o wysokim napięciu i wysokiej częstotliwości.
2. Urządzenia komunikacyjne o wysokiej częstotliwości:
W dziedzinie komunikacji RF i mikrofalowej,Substrat z węglika krzemu 3C-N jest stosowany do produkcji urządzeń RF o wysokiej wydajności ze względu na jego charakterystykę wysokiej częstotliwości i charakterystykę niskich strat.
3Oprogramowanie optoelektroniczne:
Ze względu na wysoką przewodność cieplną i właściwości optyczne, substraty SIC typu 3C-N mogą być stosowane w optoelektronicznych diodach LED i innych urządzeniach optoelektronicznych.
4. Pojazdy nowej energii:
Nowoczesne pojazdy energetyczne mają rosnące zapotrzebowanie na urządzenia o wysokiej wydajności i niskich stratach mocy, a substraty z węglanu krzemu 3C-N mają szerokie perspektywy zastosowań w tej dziedzinie.

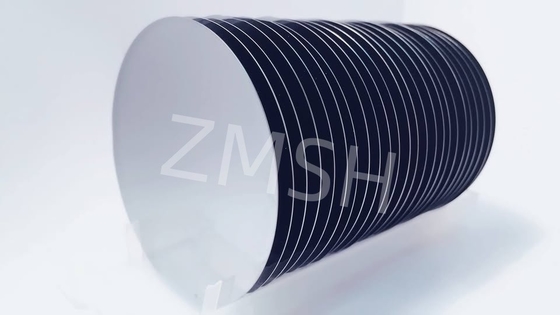

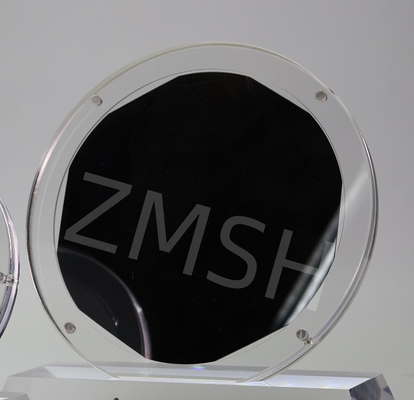

wyświetlacz próbki:
