Płytka z węglem krzemowym typu Sic 6H-P Oś odłączona: 2,0° w kierunku produkcji
Typ 6H-P Sic jest wykonany z zaawansowanego procesu przygotowywania materiału półprzewodnikowego ze specyficzną strukturą krystaliczną i typem dopingu.,Wzornictwo o kącie poza ośmiowym 2.0° pomaga zoptymalizować wydajność kryształu w określonym kierunku w celu zaspokojenia potrzeb określonych scenariuszy zastosowań.
Charakterystyka:
1. wysokie stężenie dopingu:6H-P typu Sic osiąga wysokie stężenie rozkładu nośnika otworu poprzez specjalny proces dopingu, co pomaga poprawić przewodność elektryczną i prędkość przełączania urządzenia.
2. Niska rezystywność:Ze względu na wysokie stężenie dopingu podłoże wykazuje niską rezystywność, co pomaga zmniejszyć straty energii urządzenia podczas pracy.
3. Dobra stabilność termiczna:Sam materiał Sic ma bardzo wysoką temperaturę topnienia, dzięki czemu podłoże 6H-P może utrzymywać stabilną wydajność w środowisku o wysokiej temperaturze.
4. Doskonałe właściwości mechaniczne:Materiał Sic ma wysoką twardość, odporność na zużycie i inne właściwości, dzięki czemu podłoże 6H-P może wytrzymać większe obciążenia mechaniczne w procesie produkcji.
5. Optymalizacja kąta poza oś:Konstrukcja kąta pozaosiowego wynosi 2,0°, dzięki czemu wydajność podłoża jest zoptymalizowana w określonym kierunku, co pomaga poprawić ogólną wydajność urządzenia.
Parametry techniczne:
2 średnica cala KrzemowySubstrat z węglowodorów (SiC) Specyfikacja
|
Poziom Klasa
|
工业级
Wartość produkcji
(P stopnia)
|
/Klasyfikacja
Stopień badawczy
(klasy R)
|
试片级
Klasy fałszywe
(Klasa D)
|
| Średnica |
500,8 mm±0,38 mm |
| 厚度 Grubość |
350 μm±25 μm |
| 晶片方向 Orientacja płytki |
Z dala od osi: 2,0°-4,0° w kierunku [1120] ± 0,5° dla 4H/6H-P, Na osi: ∆111 ∆± 0,5° dla 3C-N |
| Gęstość mikropłynu |
0 cm-2 |
| współczynnik odporności |
4H/6H-P |
≤ 0,1 Ω.cm |
| 3C-N |
≤ 0,8 mΩ•cm |
| 主定位边方向 Główna orientacja płaska |
4H/6H-P |
{10-10} ±5,0° |
| 3C-N |
{1-10} ±5,0° |
| 主定位边长度 Długość pierwotna |
150,9 mm ±1,7 mm |
| 次定位边长度 Długość płaska |
80,0 mm ±1,7 mm |
| 次定位边方向 Sekundarna orientacja płaska |
Silikon zwrócony w górę: 90° CW. od Prime flat ±5,0° |
| 边缘去除 Edge Exclusion Wyłączenie krawędzi |
3 mm |
3 mm |
| 总厚度变化/?? 曲度/?? 曲度 TTV/Bow /Warp |
≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm |
| 表面粗??度※ chropowatość |
Polskie Ra≤1 nm |
| CMP Ra≤0,2 nm |
| 边缘裂纹 (强光灯观测) Szczeliny krawędzi przez wysoką intensywność światła |
Żadnego |
1 dozwolone, ≤1 mm |
| 六方空洞 ((强光灯观测)) ※ Płyty sześciokątne przez wysoką intensywność światła |
Łączna powierzchnia ≤1 % |
Łączna powierzchnia ≤3 % |
| Wielkoznaczne (zdolne do obserwacji światła) |
Żadnego |
Łączna powierzchnia ≤ 2 % |
Łączna powierzchnia ≤ 5% |
|
Si 面划痕 ((强光灯观测) #
Powierzchnia krzemu podrapa się przez światło o wysokiej intensywności
|
3 zadrapania na 1 × płytkę
średnica łączna długość
|
5 zadrapań na 1 × płytkę
średnica łączna długość
|
8 zadrapań do 1 × średnicy płytki, łącznej długości |
| 崩边 ((强光灯观测)) Edge Chips High By Intensity Światło światła |
Żadnego |
3 dozwolone, ≤0,5 mm każda |
5 dozwolone, ≤ 1 mm każda |
|
Zanieczyszczenie twarzy
Zanieczyszczenie powierzchni krzemu wysoką intensywnością
|
Żadnego |
| 包装 Opakowanie |
Kaseta z wieloma płytkami lub pojemnik z jedną płytką |
Uwaga:
※Ograniczenia wad mają zastosowanie do całej powierzchni płytki, z wyjątkiem obszaru wykluczenia krawędzi.
Zastosowanie:
- Urządzenia zasilania:Substraty SiC typu 3C-N są szeroko stosowane w napędowo kontrolowanych urządzeniach MOSFET z węglanu krzemu, zwłaszcza w dziedzinie średniego napięcia (poniżej 1200 V).
- Urządzenia komunikacyjne o wysokiej częstotliwości:Ze względu na doskonałe właściwości wysokiej częstotliwości SiC typu 3C-N jest stosowany jako podstawowy materiał urządzeń komunikacyjnych wysokiej częstotliwości.
- Elektronika mocy:Substraty SiC typu 3C-N nadają się do zastosowań w dziedzinie elektroniki mocy, zwłaszcza w urządzeniach konwersji mocy o wysokiej wydajności i dużej niezawodności.
- Lotnictwo kosmiczne i wojsko:Dzięki wysokiej wytrzymałości i odporności na wysokie temperatury SiC typu 3C-N jest stosowany w przemyśle lotniczym i wojskowym.
- Nie.
- Sprzęt medyczny:Jego odporność na korozję i wysoka precyzja sprawiają, że może być również stosowany w urządzeniach medycznych.

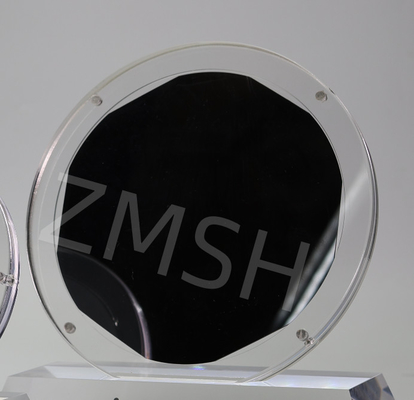

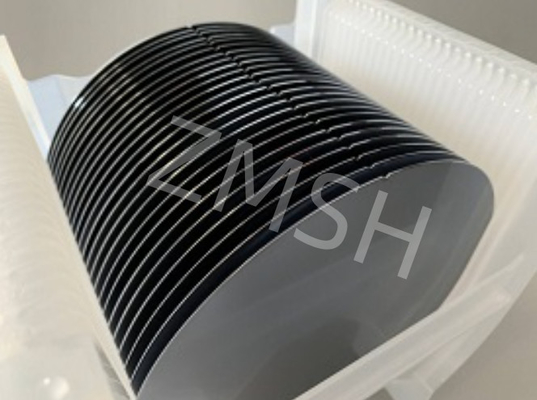

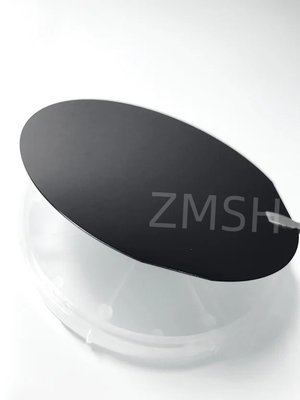

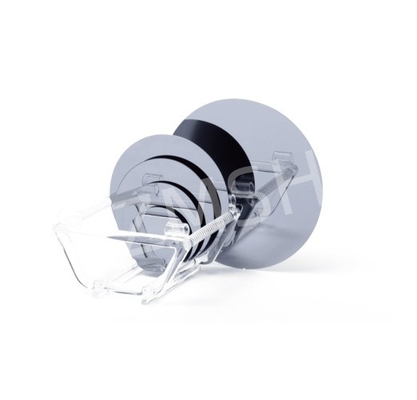

Wyświetlacz próbki:
