Szczegóły Produktu:
Zapłata:
|
Politypia: | 4H-P | gęstość: | 3,23 g/cm3 |
---|---|---|---|
Oporność: | ≤ 0,1 Ω.cm | Twardość Mohsa: | ≈9,2 |
Orientacja powierzchni: | Ośnia: 2,0 ° -4,0 ° w kierunku [1120] ± 0,5 ° | Węglowodany: | Polski RA ≤1 nm |

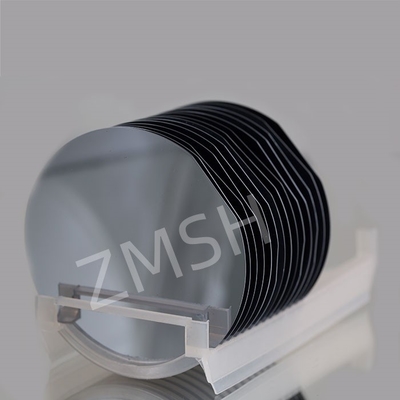

Opakowanie: | Kaseta wielofunkcyjna lub pojemnik na pojedynczy wafel | Zastosowanie: | Chip LED, komunikacja satelitarna |
Podkreślić: | Substrat z węglanu krzemowego o pojemności 6 cali Sic,Substrat z węglanu krzemowego o pojemności 2 cali Sic |

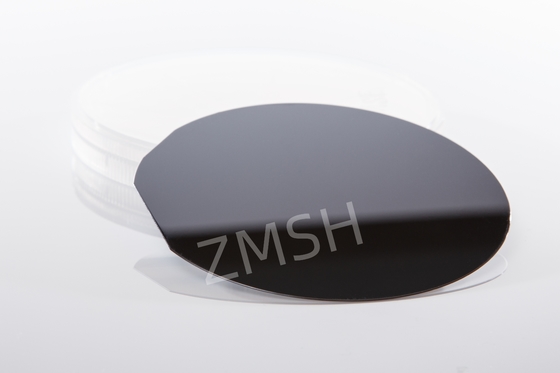

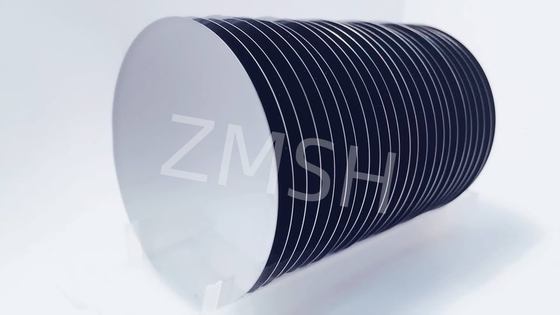

Karbid krzemowy podłoża typu 4H-P odnosi się do P-typ (pozytywny typ) materiału karbidu krzemowego z strukturą krystaliczną 4H. Wśród nich "4H" opisuje polikrystalową formę karbidu krzemowego,który ma sześciokątną strukturę siatki i jest bardziej powszechny wśród różnych form krystalicznych węglanu krzemu, jest szeroko stosowany w produkcji urządzeń półprzewodnikowych ze względu na doskonałe właściwości fizyczne i chemiczne.który odnosi się do odchylenia kąt kierunku cięcia podłoża w stosunku do węgla krystalicznego, co ma pewien wpływ na właściwości elektryczne i mechaniczne materiału.
2 średnica cala KrzemowySubstrat z węglowodorów (SiC) Specyfikacja
Poziom Klasa |
工业级 Wartość produkcji (P stopnia) |
/Klasyfikacja Stopień badawczy (klasy R) |
试片级 Klasy fałszywe (Klasa D) |
||
Średnica | 500,8 mm±0,38 mm | ||||
厚度 Grubość | 350 μm±25 μm | ||||
晶片方向 Orientacja płytki | Z dala od osi: 2,0°-4,0° w kierunku [1120] ± 0,5° dla 4H/6H-P, Na osi: ∆111 ∆± 0,5° dla 3C-N | ||||
Gęstość mikropłynu | 0 cm-2 | ||||
współczynnik odporności | 4H/6H-P | ≤ 0,1 Ω.cm | |||
3C-N | ≤ 0,8 mΩ•cm | ||||
主定位边方向 Główna orientacja płaska | 4H/6H-P | {10-10} ±5,0° | |||
3C-N | {1-10} ±5,0° | ||||
主定位边长度 Długość pierwotna | 150,9 mm ±1,7 mm | ||||
次定位边长度 Długość płaska | 80,0 mm ±1,7 mm | ||||
次定位边方向 Sekundarna orientacja płaska | Silikon zwrócony w górę: 90° CW. od Prime flat ±5,0° | ||||
边缘去除 Edge Exclusion Wyłączenie krawędzi | 3 mm | 3 mm | |||
总厚度变化/?? 曲度/?? 曲度 TTV/Bow /Warp | ≤ 2,5 μm/≤5 μm/≤15 μm/≤30 μm | ||||
表面粗??度※ chropowatość | Polskie Ra≤1 nm | ||||
CMP Ra≤0,2 nm | |||||
边缘裂纹 (强光灯观测) Szczeliny krawędzi przez wysoką intensywność światła | Żadnego | 1 dozwolone, ≤1 mm | |||
六方空洞 ((强光灯观测)) ※ Płyty sześciokątne przez wysoką intensywność światła | Łączna powierzchnia ≤1 % | Łączna powierzchnia ≤3 % | |||
Wielkoznaczne (zdolne do obserwacji światła) | Żadnego | Łączna powierzchnia ≤ 2 % | Łączna powierzchnia ≤ 5% | ||
Si 面划痕 ((强光灯观测) # Powierzchnia krzemu podrapa się przez światło o wysokiej intensywności |
3 zadrapania na 1 × płytkę średnica łączna długość |
5 zadrapań na 1 × płytkę średnica łączna długość |
8 zadrapań do 1 × średnicy płytki, łącznej długości | ||
崩边 ((强光灯观测)) Edge Chips High By Intensity Światło światła | Żadnego | 3 dozwolone, ≤0,5 mm każda | 5 dozwolone, ≤ 1 mm każda | ||
Zanieczyszczenie twarzy Zanieczyszczenie powierzchni krzemu wysoką intensywnością |
Żadnego | ||||

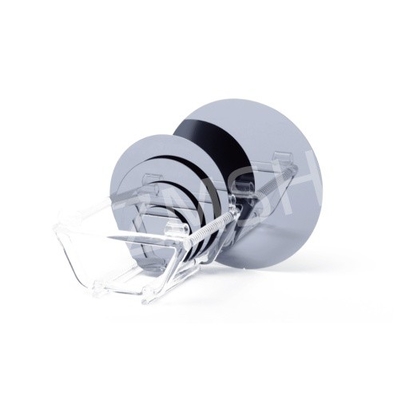

包装 Opakowanie | Kaseta z wieloma płytkami lub pojemnik z jedną płytką |
Uwaga:
※Ograniczenia wad mają zastosowanie do całej powierzchni płytki, z wyjątkiem obszaru wykluczenia krawędzi.
- Nie.
1P: Jaki jest wpływ odchylenia się o 2,0° od osi na wydajność podłoża z węglem krzemowym?
Odpowiedź: Cięcie poza osią może poprawić niektóre właściwości elektryczne i mechaniczne podłoża SIC, takie jak zwiększenie mobilności nośnika i optymalizacja topografii powierzchni,które sprzyjają produkcji i poprawie wydajności kolejnych wyrobów.
2P: Jak wybrać odpowiedni podłoże z węglanu krzemu 4H-P poza oś do 2,0°?
Odpowiedź: ZMSH może wybrać produkty spełniające wymagania klienta w oparciu o konkretny scenariusz zastosowania, biorąc pod uwagę takie czynniki, jak czystość podłoża, gęstość wad,integralność kryształowa i stężenie dopingu.
Tag: #Sic wafer, #silicon carbide substrate, #H-P typu, #Off osi: 2.0°-4.0°toward, #Sic typ 4H-P
